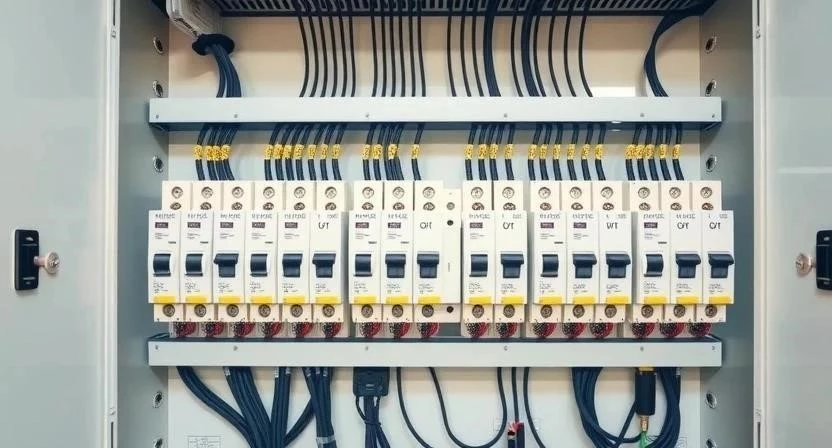

При обустройстве электропроводки в новом доме или после капитального ремонта встает критически важная задача — грамотная организация защиты сети. Ошибки на этом этапе могут привести к возгоранию или поражению током, а стоимость исправления последствий несоизмеримо выше цены качественного оборудования. Правильно подобранные автоматы и узо обеспечивают безопасность жизни и сохранность бытовой техники. Разберемся, как собрать надежный щиток, который не подведет в экстренной ситуации.
- Подготовка к работам и оценка сложности
- Список необходимых комплектующих
- Инструментарий для монтажа
- Организация рабочего пространства
- Подготовка электрощита
- Алгоритм сборки щитка
- Технические тонкости и нюансы
- Типичные промахи при монтаже
- Смета на электромонтаж
- Эксплуатация и обслуживание
- Другие способы защиты
- Часто задаваемые вопросы
Подготовка к работам и оценка сложности
Прежде чем закупать компоненты, нужно оценить масштаб предстоящего проекта. Сборка щитка требует соблюдения правил ПУЭ и наличия базовых навыков работы с электрикой. Если вы никогда не держали в руках стриппер, лучше пригласить специалиста. Самостоятельный монтаж может занять от 4 до 8 часов в зависимости от количества групп. Старые устройства, установленные более 10-15 лет назад, рекомендуется менять превентивно, так как их механизмы изнашиваются. Чтобы понять, с чем вы имеете дело, выполните следующие действия:
- Рассчитайте суммарную мощность всех электроприборов в доме.
- Проверьте текущее состояние изоляции кабелей.
- Определите необходимое количество групп (освещение, розетки, кухня).
- Уточните наличие и качество контура заземления.
- Выберите тип корпуса (накладной или встраиваемый).
Список необходимых комплектующих
Для сборки щитка потребуется набор модульного оборудования. Я всегда советую брать проверенные бренды, такие как ABB или Schneider Electric, чтобы избежать ложных срабатываний. Вот список того, что должно быть под рукой:
- Автоматические выключатели (разных номиналов);
- УЗО или дифференциальные автоматы;
- DIN-рейка (металлический профиль);
- Нулевые и фазные шины;
- Кабель (например, ВВГнг-LS);
- Наконечники для проводов (НШВИ);
- Корпус электрощита;
- Маркировочные наклейки.
Ниже приведена таблица с примерным расходом и стоимостью базового набора на щиток из 24 модулей:
| Материал | Количество | Расход на ед. | Цена за ед. (руб) | |
|---|---|---|---|---|
| Автомат 16А | 10 шт | 1 шт | 450 | 4500 |
| УЗО 40А/30мА | 3 шт | 1 шт | 1800 | 5400 |
| Кабель ВВГнг 3х2.5 | 30 м | 1 м | 85 | 2550 |
| DIN-рейка | 2 шт | 1 шт | 300 | 600 |
| Шина нулевая | 2 шт | 1 шт | 250 | 500 |
Инструментарий для монтажа
Качественный инструмент — залог надежного контакта. Не экономьте на отвертках, иначе сорвете шлицы на дорогих автоматах. Рекомендую иметь следующий набор:
- Индикаторная отвертка (для проверки фазы);
- Мультиметр (для замера напряжения и прозвонки);
- Стриппер (для снятия изоляции);
- Набор отверток (шлицевые и крестовые);
- Пассатижи (для работы с проводом);
- Пресс-клещи (для обжима наконечников);
- Строительный уровень (для ровной установки).
Организация рабочего пространства
Начинаем с подготовки помещения. Первым делом обязательно обесточиваем сеть на вводном щите. Я однажды забыл это сделать и чуть не получил удар током — будьте предельно внимательны. Защитите пол и стены пленкой, так как при монтаже может лететь пыль. Организуйте хорошее освещение прямо в зоне щитка, используйте переносную лампу или налобный фонарь.
Подготовка электрощита
Перед установкой модулей нужно подготовить сам электрощит. Проверьте заземляющий контур и убедитесь в его целостности. Разметьте расположение всех модулей согласно схеме. Важно заранее проверить кабели на наличие повреждений изоляции. Если щит накладной, убедитесь, что поверхность стены ровная.
Алгоритм сборки щитка
Процесс монтажа требует концентрации. Соблюдайте последовательность, чтобы не пришлось переделывать работу. Я подготовил для вас четкий план действий:
- Составьте схему распределения нагрузок.
- Выберите номинал автомата под сечение кабеля.
- Подберите ток утечки для УЗО.
- Установите DIN-рейку и шины в корпус.
- Смонтируйте вводной автомат.
- Подключите УЗО.
- Установите групповые автоматы.
- Соедините фазные и нулевые провода.
- Проверьте затяжку всех контактов.
- Протестируйте систему кнопкой ТЕСТ.
- Проведите маркировку групп.
- Закройте щиток и выполните первый запуск.
Для контроля времени на каждом этапе используйте следующую таблицу:
| Этап | Время (мин) | Особенности |
|---|---|---|
| Проектирование схемы | 40 | Учесть все потребители |
| Монтаж DIN-рейки | 15 | Строго по уровню |
| Установка модулей | 60 | Плотная посадка |
| Разводка проводов | 90 | Использовать наконечники |
| Проверка и затяжка | 30 | Протянуть повторно через час |
| Тестирование | 10 | Нажать кнопку ТЕСТ |
Технические тонкости и нюансы
В щитке важно соблюдать температурный режим. Избыточное тепло от перегрузки может привести к деградации изоляции. Влажность также враг — старайтесь не ставить щиты в сырых подвалах без спецзащиты. Совместимость брендов крайне важна: я стараюсь использовать компоненты одного производителя, чтобы избежать проблем с геометрией шин. И самое главное — правильное заземление, без него УЗО теряет половину своего смысла.
Типичные промахи при монтаже
Новички часто допускают ошибки, которые потом приходится исправлять за большие деньги. Один раз я видел, как человек смешал ноль разных групп на одной шине, из-за чего УЗО выбивало постоянно. Другая беда — слишком большой номинал автомата. Если поставить 25А на провод сечением 1.5 мм², кабель сгорит раньше, чем сработает защита. Также нельзя ставить УЗО без заземления и оставлять контакты недотянутыми — это прямой путь к пожару.
Смета на электромонтаж
Стоимость электромонтажа складывается из цены оборудования и работы. Если делать всё самому, вы сэкономите на услугах мастера, но рискуете качеством. Сравним варианты:
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Оборудование | 15 000 | 15 000 | 0 |
| Работа по монтажу | 0 | 10 000 | 10 000 |
| Расходники | 2 000 | 2 000 | 0 |
| Доставка материалов | 500 | 500 | 0 |
| 17 500 | 27 500 | 10 000 |
Эксплуатация и обслуживание
После завершения работ не расслабляйтесь. Периодически нажимайте кнопку ТЕСТ на УЗО (раз в месяц), чтобы убедиться, что механизм не заклинил. Раз в год полезно пройтись по щитку и подтянуть контакты отверткой, так как от температурных колебаний они могут ослабнуть. Помните, что срок службы модульного оборудования ограничен.
Другие способы защиты
Существуют и другие варианты. Например, дифференциальные автоматы (АВДТ) объединяют в себе функции автомата и УЗО, что экономит место на DIN-рейке. Также полезно поставить реле напряжения — оно спасет технику от скачков вольт. Сравним основные варианты:
| Тип устройства | Защита от КЗ | Защита от утечки | Занимаемое место |
|---|---|---|---|
| Автомат | Да | Нет | 1 модуль |
| УЗО | Нет | Да | 2 модуля |
| АВДТ | Да | Да | 2 модуля |
| Связка Автомат+УЗО | Да | Да | 3 модуля |
| Реле напряжения | Нет | Нет | 1 модуль |
Часто задаваемые вопросы
Можно ли ставить УЗО вместо автомата?
Нет, УЗО не защищает от короткого замыкания и перегрузки, оно защищает только от утечки тока.
Почему выбивает УЗО, но не автомат?
Это означает наличие утечки тока на землю или повреждение изоляции, а не перегрузку сети.
Что лучше: ABB или IEK?
ABB — это премиальный сегмент с высокой точностью срабатывания, IEK — бюджетный вариант для простых задач.
Сколько автоматов можно поставить на одно УЗО?
Количество ограничено суммарной мощностью нагрузки, чтобы не превысить номинал самого УЗО.
Нужно ли УЗО в квартире с заземлением?
Да, наличие заземления делает работу УЗО еще более эффективной и безопасной.
Как подобрать номинал автомата для розетки?
Обычно для розеток используют автоматы на 16А при условии, что сечение провода не менее 2.5 мм².
Что такое селективность?
Это способность системы отключать только поврежденный участок, не обесточивая весь дом.
Как часто проверять защиту?
Рекомендую нажимать кнопку ТЕСТ на УЗО не реже одного раза в месяц.
