Монтаж электрических сетей в частном доме

Монтаж электрических сетей в частном доме требует строгого соблюдения технических регламентов, так как любая ошибка в расчетах может привести к возгоранию. Подготовка качественной системы занимает от 5 до 14 дней, а стоимость материалов на базовую комплектацию часто превышает 60 000 рублей. Чтобы электропроводка по ПУЭ была безопасной, необходимо учитывать все нюансы проектирования и монтажа.

Что нужно знать перед началом

Прежде чем браться за инструменты, важно понимать юридическую значимость документов. Проект электропроводки — это не просто схема, а документ, на основании которого технадзор может принять объект в эксплуатацию. Если вы планируете серьезные изменения в сети, лучше заказать профессиональный проект, чтобы избежать проблем с законом и безопасностью.

Базовые понятия электробезопасности включают знание того, что такое фаза, ноль и заземление. Я всегда советую начинать с изучения основ: короткое замыкание и перегрузка — это главные враги вашей сети. Помните, что неправильный выбор сечения жилы приведет к перегреву изоляции.

Необходимые материалы

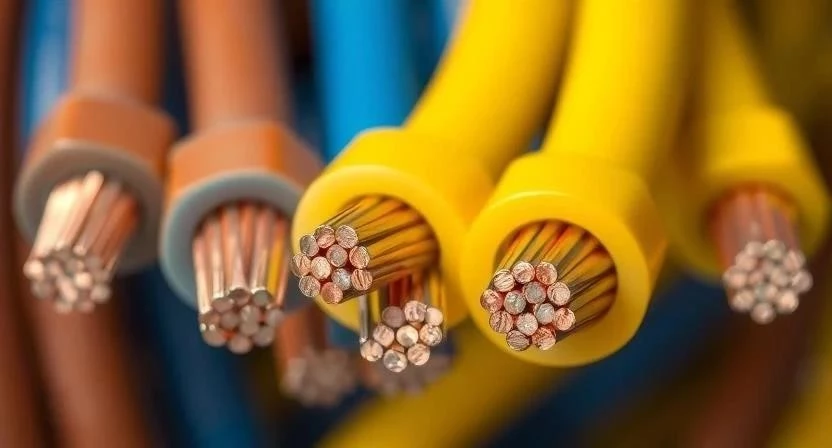

Для качественного электромонтажа я подбираю только проверенные компоненты. Использование дешевых аналогов — это прямой путь к пожару. Основу системы составляет медный провод, чаще всего марки ВВГнг, который не поддерживает горение.

• Кабель ВВГнг (для силовых линий и розеток);
• Кабель ВВГнг-LS (с низким дымовыделением для жилых помещений);
• Автоматические выключатели (соответствующие нагрузке);
• УЗО (устройство защитного отключения) для защиты людей);
• Распределительные коробки (герметичные или стандартные);
• Гофра ПВХ или ПНД (для защиты кабеля в штробах);
• Подрозетники (пластиковые или металлические);
• Термоусадочные трубки и маркировочные кольца;

Ниже представлена таблица, которая поможет вам правильно подобрать кабель под ваши задачи.

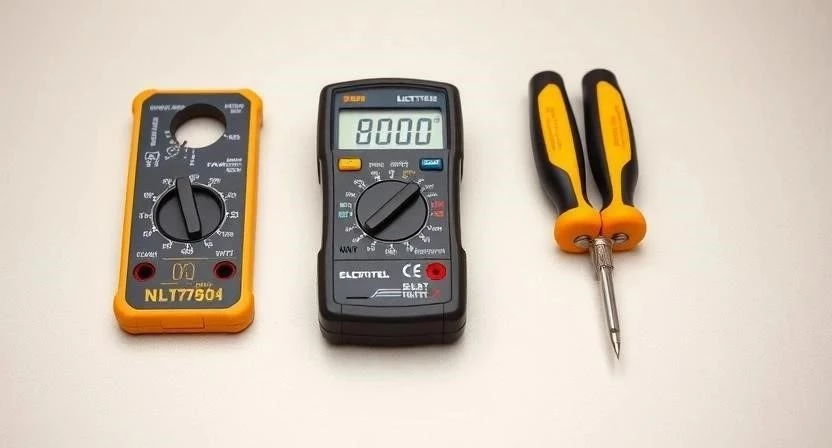

Необходимые инструменты

Качественный инструмент экономит время и нервы. Я рекомендую не экономить на измерительных приборах, так как точность здесь критически важна.

• Перфоратор с набором буров;
• Стриппер (инструмент для снятия изоляции);
• Мультиметр (для проверки напряжения и прозвонки);
• Индикаторная отвертка;
• Строительный уровень;
• Штроборез (желательно с пылесосом);
• Клещи для обжима гильз;

Подготовка помещения

Первым делом я начинаю с планирования точек питания. Нужно четко понимать, где будут стоять розетки и выключатели, чтобы не пришлось штробить стены повторно. Разметка трасс должна строго соответствовать нормам: провода прокладываются вертикально или горизонтально, избегая углов дверных проемов и окон.

Перед началом грязных работ обязательно защитите отделку и вынесите мебель. Даже если вы используете пылесос, мелкая строительная пыль проникает повсюду.

Подготовка поверхности

Процесс начинается со штробления стен. Я всегда проверяю глубину залегания кабеля, чтобы он не торчал из стены после штукатурки. После штробления поверхность необходимо тщательно очистить от пыли, иначе любая смесь или клей ляжет неровно.

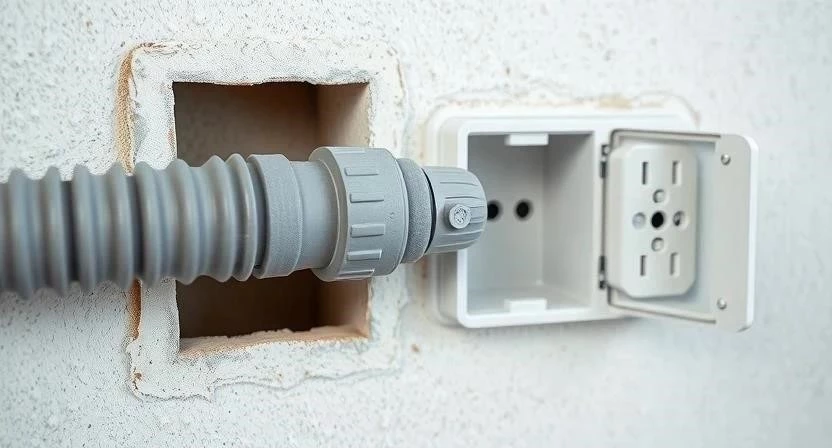

Установка подрозетников — ответственный этап. Я использую монтажные коробки, которые позволяют выставить розетку идеально по уровню. Если подрозетник будет стоять криво, любая розетка будет смотреться неэстетично, а контакт может быть нестабильным.

Пример из опыта: Когда я впервые штробил бетонную стену, я забыл про строительный пылесос — в итоге вся квартира была в белой пыли, а мне пришлось тратить лишние 3 часа на уборку. Теперь я всегда подключаю пылесос к штроборезу.

Пошаговая инструкция по монтажу

1. Проектирование схемы по ПУЭ. Составьте подробный план всех потребителей и рассчитайте нагрузку. Это фундамент всей работы.

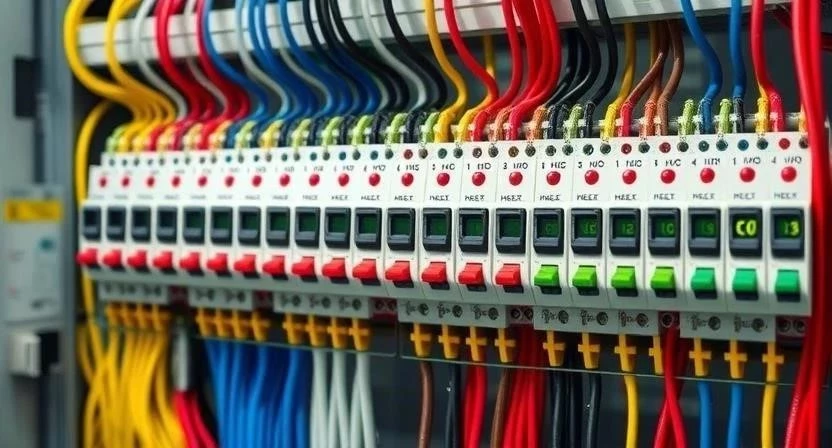

2. Монтаж распределительного щита. Установите корпус, закрепите DIN-рейки и установите вводной автомат, УЗО и групповые выключатели.
3. Прокладка магистральных линий. Проложите основные кабели от щита к распределительным коробкам, используя гофру для защиты.
4. Установка распаечных коробок. Разместите их в доступных местах, чтобы обеспечить возможность обслуживания соединений.
5. Монтаж розеток и выключателей. Установите подрозетники и подсоедините к ним кабели, соблюдая фазу и ноль.
6. Организация заземления. Убедитесь, что контур заземления надежно соединен с системой заземления в доме согласно ГОСТ.
7. Подключение освещения. Проложите линии к светильникам, учитывая необходимость раздельных выключателей для разных групп света.
8. Проверка изоляции. Используйте мегомметр, чтобы убедиться, что при монтаже не было повреждений оболочки кабеля.
9. Тестирование под нагрузкой. Поочередно включайте мощные приборы, чтобы проверить, не срабатывают ли автоматы преждевременно.
10. Маркировка линий. Подпишите каждый автомат в щитке и каждую линию в коробках, чтобы в будущем не гадать, какой провод за что отвечает.

Для проверки качества выполненных работ я использую следующий алгоритм:

1. Отключите вводной автоматический выключатель.
2. Проверьте отсутствие напряжения индикаторной отверткой.
3. Прозвоните цепь мультиметром для проверки целостности.
4. Проверьте сопротивление изоляции мегомметром.
5. Включите УЗО и нажмите кнопку «Тест» для проверки срабатывания.
6. Подключите контрольную нагрузку.
7. Визуально проверьте отсутствие нагрева контактов.

Важные нюансы

При работе с кабелем крайне важно соблюдать допустимые радиусы изгиба. Если согнуть провод слишком резко, микротрещины в изоляции могут привести к короткому замыканию через некоторое время. Также учитывайте температурные режимы: в неотапливаемых помещениях кабель должен иметь соответствующую маркировку.

Что касается соединений проводов, я рекомендую использовать сварку или гильзовку (ГМЛ). Это самые надежные методы, обеспечивающие отличную проводимость и долговечность.

Частые ошибки

Самая опасная ошибка — это смешивание алюминия и меди в одной скрутке. Из-за разницы потенциалов возникает электрохимическая коррозия, что ведет к окислению и пожару. Я часто вижу, как новички завышают нагрузку на одну линию, забывая, что каждый автомат имеет свой предел.

Пример из опыта: Однажды я увидел, как сосед соединил медный провод с алюминиевым просто скруткой. Через полгода место контакта почернело и задымилось — это классический пример нарушения ПУЭ, который чуть не привел к пожару.

Расчет стоимости

Стоимость качественного монтажа всегда выше, чем попытка сделать всё «на коленке». Разница заключается в долговечности и отсутствии необходимости переделывать работу через год.

Уход после завершения

После того как электромонтажные работы завершены, не стоит забывать о регламенте проверки. Раз в год я рекомендую проверять работу УЗО, нажимая на кнопку тестирования. Также полезно раз в несколько лет подтягивать контакты в распределительном щите, так как со временем из-за температурных расширений они могут ослабнуть.

Альтернативные варианты

Если вы не хотите штробить стены, можно использовать открытую проводку в кабель-каналах или декоративных ретро-проводах. Это выглядит стильно в интерьерах лофт, но требует строгого соблюдения норм пожарной безопасности. Также сейчас популярны системы умного дома, которые позволяют управлять нагрузкой через Wi-Fi или Zigbee, но даже они должны интегрироваться в общую схему согласно ПУЭ.

Пример из опыта: При установке умного дома я решил использовать беспроводные реле, но сначала проложил все кабели по стандартной схеме, чтобы иметь резервный проводной вариант на случай сбоя сети.

FAQ

Какое сечение провода использовать для розеток?
Согласно нормам, для розеточных групп необходимо использовать медный кабель сечением не менее 2.5 мм².

Нужно ли ставить УЗО в каждой комнате?
По ПУЭ УЗО обязательно должно стоять на все группы, которые защищают влажные зоны (ванная, кухня) и линии, питающие розетки.

Можно ли менять проводку частично?
Это допустимо, но крайне не рекомендуется смешивать старую алюминиевую проводку с новой медной без использования специальных переходников или клеммников.

Какая высота розеток по ГОСТ?
Стандартная высота розеток от чистового пола составляет 30 см, выключателей — 90 см, но в проекте могут быть указаны иные значения.
