Монтаж электропроводки в доме и системы отопления требует точного расчета нагрузок и синхронизации процессов. Ошибка в сечении провода или выборе диаметра трубы может привести к аварии. Сложность работ высокая, а время выполнения напрямую зависит от площади помещения и типа стен. Правильная защита электропроводки и надежное подключение системы отопления гарантируют безопасность эксплуатации здания на долгие годы.
Что нужно знать перед началом
Совмещение электромонтажных и сантехнических работ требует определенных навыков. Вам придется разбираться и в электрических схемах, и в гидравлике. Оценка сложности зависит от того, будет ли монтаж скрытым или открытым. Скрытая прокладка выглядит эстетичнее, но требует штробления стен. Работы лучше планировать в межсезонье, чтобы не зависеть от температурного режима. Я всегда советую начинать с составления подробного проекта, иначе потом придется переделывать половину системы.
Необходимые материалы
Для качественной разводки важно выбирать надежные комплектующие. Я использую только проверенный кабель ВВГнг, так как он не поддерживает горение. Для отопления подбираю трубы, устойчивые к перепадам давления. Ниже представлен перечень основных позиций:
- Кабель ВВГнг (сечение согласно нагрузке);
- Автоматический выключатель (подбор по мощности);
- УЗО (для защиты от утечек тока);
- Гофра для защиты кабеля;
- Трубы для отопления (полипропилен или металлопластик);
- Фитинги и соединительные элементы;
- Теплоизоляция для труб;
- Радиаторы отопления;
- Циркуляционный насос;
- Термостат для управления температурой.
Для точного планирования используйте таблицу с примерными расходами:
| Материал | Расход на м2/пог.м | Примерная цена за ед. | |
| Кабель ВВГнг | 0.5 — 1.5 м | 120 руб/м | 15 000 руб |
| Труба отопления | 1 — 2 м | 350 руб/м | 20 000 руб |
| Автомат/УЗО | 1 шт на группу | 600 руб/шт | 5 000 руб |
| Радиатор | 1 шт на секцию | 2500 руб/шт | 30 000 руб |
| Фитинги | зависит от узлов | 150 руб/шт | 8 000 руб |

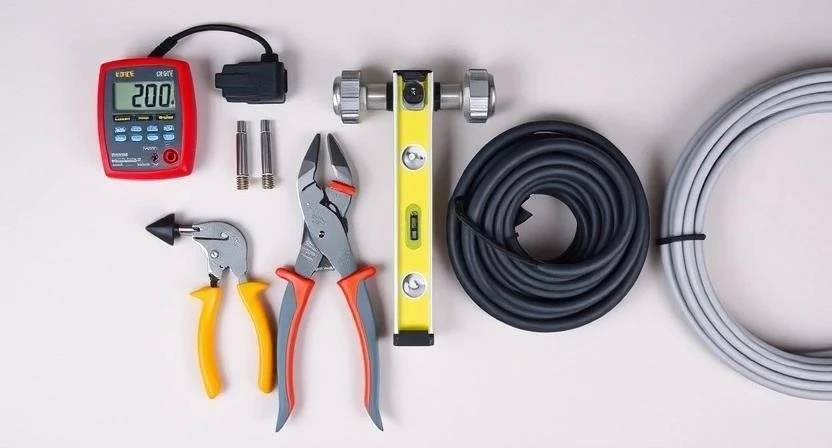

Необходимые инструменты
Качественный инструмент экономит время и силы. Я рекомендую не экономить на мультиметре и перфораторе, так как это основные рабочие единицы. Для обжима контактов обязательно нужен специальный инструмент, чтобы избежать плохого соединения.
- Перфоратор (для сверления и штробления);
- Штроборез (для ровных каналов);
- Мультиметр (для проверки напряжения);
- Обжимной инструмент (кримпер);
- Набор ключей (газовые, разводные);
- Строительный уровень;
- Индикаторная отвертка;
- Дрель или шуруповерт.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
| Перфоратор | Сверление отверстий | Обязательно | 12 000 руб |
| Штроборез | Создание каналов | Желательно | 8 000 руб |
| Мультиметр | Замеры параметров | Обязательно | 1 500 руб |
| Уровень | Проверка плоскости | Обязательно | 800 руб |
| Кримпер | Монтаж наконечников | Желательно | 2 000 руб |
Подготовка помещения
Прежде чем приступать к работе, необходимо освободить пространство. Вынесите мебель или накройте её плотной пленкой, чтобы защитить от строительной пыли. Стены и пол также стоит закрыть картоном. Организуйте временное освещение и питание, чтобы иметь возможность работать даже при отключении основного света. Я всегда проверяю наличие работающих розеток в зоне монтажа заранее.
Подготовка поверхности
Разметка трасс — важнейший этап. Сначала намечаются линии прокладки электропроводки, затем — маршруты труб отопления. Важно соблюдать дистанцию между ними. После разметки начинается штробление стен. Я использую штроборез, так как это дает более чистый край, чем обычный перфоратор. После завершения штробления все каналы нужно тщательно очистить от пыли и прогрунтовать для обеспечения лучшей адгезии при последующей отделке.
Пошаговая инструкция
Соблюдение последовательности действий минимизирует риск ошибок. Весь процесс можно разделить на следующие этапы:
- Проектирование (4-6 часов): Составление схемы размещения розеток, выключателей и радиаторов.

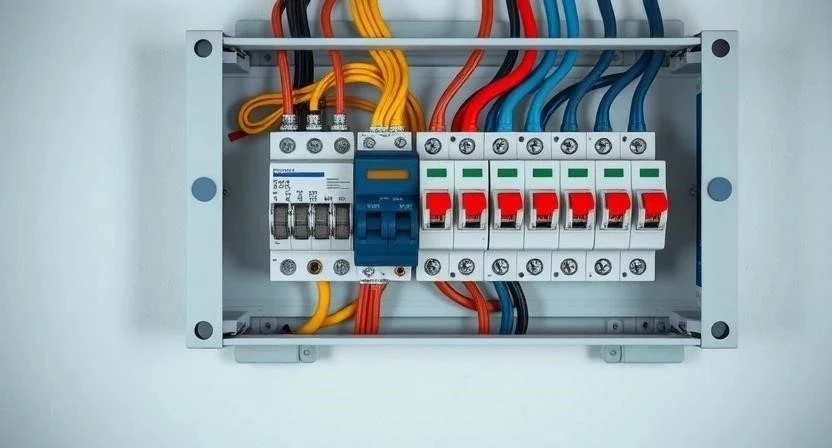

- Монтаж щита (6-8 часов): Установка распределительного щита и монтаж защиты (автоматы, УЗО).

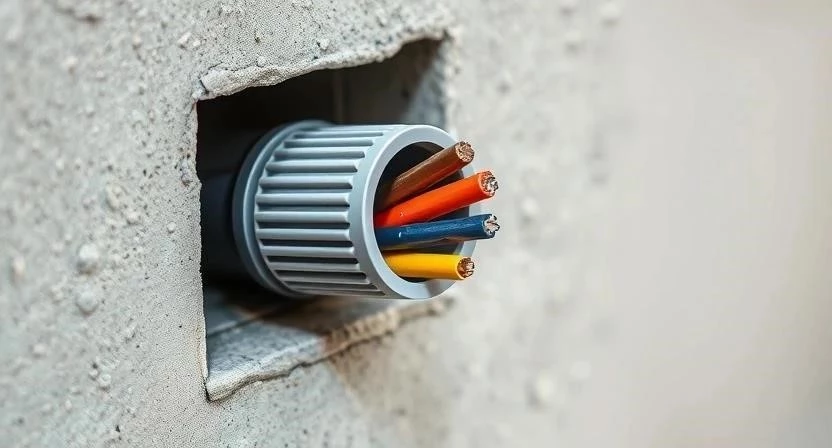

- Прокладка кабеля (8-12 часов): Укладка линий в гофре по подготовленным штробам.
- Установка котла (5-7 часов): Монтаж электрокотла и его подключение к сети.
- Монтаж магистралей (10-14 часов): Разводка труб отопления по дому.

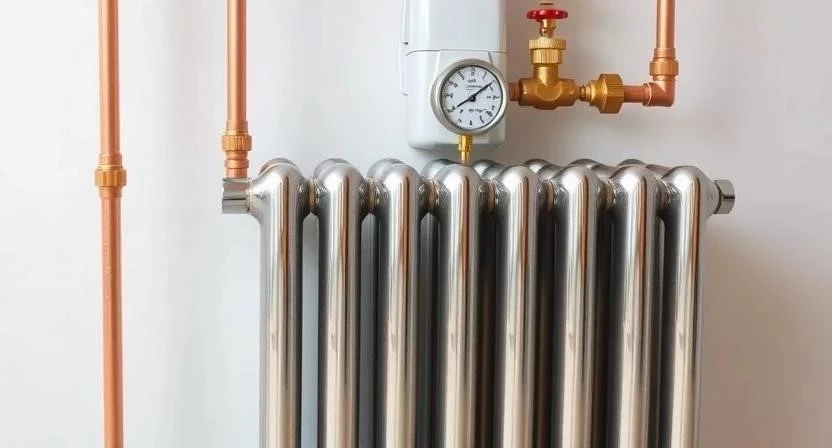

- Подключение радиаторов (8-10 часов): Установка секций и подключение к трубам.
- Монтаж теплого пола (6-8 часов): Укладка нагревательного элемента или труб.
- Интеграция управления (3-4 часа): Подключение термостатов и автоматики.
- Заземление (2-3 часа): Подключение всех металлических элементов к контуру заземления.
- Проверка гидравлики (4-5 часов): Тестирование системы отопления на герметичность.
- Пусконаладка (4-6 часов): Тестирование электроцепей под нагрузкой и запуск котла.
- Финишные работы (12-24 часа): Закрытие штроб и чистовая отделка.
| Этап работ | Время (ч) | Особенности |
| Проектирование | 5 | Важна точность замеров |
| Электромонтаж | 24 | Использование гофры обязательно |
| Сантехнический монтаж | 28 | Контроль стыков |
| Пусконаладка | 10 | Проверка всех защит |
Важные нюансы
При монтаже всегда учитывайте температурные зазоры для труб, так как материалы расширяются при нагреве. Не забывайте про совместимость материалов: например, нельзя напрямую соединять медь и сталь без специальных переходников из-за электрохимической коррозии. Требования ПУЭ строго регламентируют сечение провода и способы защиты. В котельной должна поддерживаться минимальная влажность, чтобы избежать окисления контактов. Когда я монтировал систему в подвале, пришлось дополнительно использовать влагозащищенные розетки.
Частые ошибки
Новички часто совершают критические промахи. Вот основные из них:
- Пересечение кабеля и труб отопления (это создает риск повреждения изоляции);
- Отсутствие заземления системы отопления;
- Неправильный подбор сечения провода под мощность приборов;
- Ошибки в гидравлической схеме (плохая циркуляция);
- Использование слишком тонких труб для магистралей;
- Игнорирование защиты от перенапряжения;
- Некачественная изоляция соединений.
Я однажды заметил, как мастер пытался проложить кабель прямо сквозь трубу — это верный путь к пожару.
Расчет стоимости
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
| Материалы | 70 000 | 70 000 | 0 |
| Работа | 0 | 55 000 | 55 000 |
| 70 000 | 125 000 | 55 000 |
Уход после завершения
После запуска системы важно регулярно проводить профилактику. Я рекомендую соблюдать следующий план:
- Проверка плотности контактов в распределительном щите;
- Обслуживание котла согласно инструкции;
- Контроль давления в системе отопления;
- Проверка работы термостатов;
- Визуальный осмотр труб на предмет протечек.
Альтернативные варианты
Выбор типа отопления сильно влияет на электромонтаж. Газовое отопление требует меньше электричества, но требует специфической разводки для автоматики. Электрическое отопление потребляет много мощности, что диктует необходимость толстого сечения кабеля. Твердое топливо — вариант для автономных домов, но он сложнее в управлении. Что касается проводки, то скрытая прокладка в штробах выглядит лучше, но открытая (в кабель-каналах) гораздо проще в ремонте и модернизации.
FAQ
Как правильно выбрать УЗО?
Выбирайте УЗО с током утечки не более 30 мА для жилых помещений и 10 мА для зон с повышенной влажностью (ванная, котельная).
Совместимы ли разные термостаты?
Совместимость зависит от типа управления котлом (сухой контакт или напряжение). Всегда проверяйте техническую документацию производителя.
Нужно ли заземление для котла?
Да, заземление котла обязательно для защиты электроники от скачков напряжения и обеспечения безопасности человека.
Какой кабель лучше для теплого пола?
Для электрического теплого пола используйте специальный нагревательный кабель или мат, рассчитанный на длительную работу при повышенных температурах.
