Интеграция электропроводки в строительные процессы требует точного планирования и строгого соблюдения технологических карт. Ошибки на этапе монтажа могут увеличить бюджет ремонта на 30% или привести к аварийным ситуациям в будущем. Профессиональная разводка электрики зависит от правильного выбора сечения кабеля и соблюдения норм ПУЭ. Качественный проект электропроводки закладывает фундамент безопасности всего здания.
Что нужно знать перед началом
Оценка сложности проекта является первым шагом к успешному монтажу. Если вы планируете электромонтажные работы в новостройке, учитывайте наличие готовых трасс. В старом фонде ситуация иная: часто требуется полная замена коммуникаций. Я рекомендую заранее определить, какие электротехнические группы будут выделены отдельно (освещение, розетки, мощные приборы).
Необходимые навыки электрика варьируются от базового понимания схем до умения работать с высокоточным измерительным оборудованием. Время выполнения работ сильно привязано к этапам строительства. Начинать монтаж следует после завершения черновых работ по возведению стен, но до начала чистовой отделки помещений. Это позволит избежать повреждения дорогих материалов при штроблении.

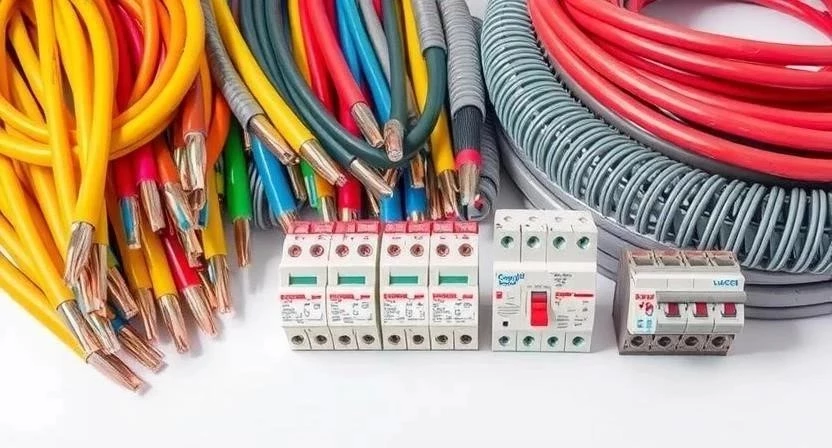

Необходимые материалы
Для качественной прокладки кабеля нужно закупить надежные комплектующие. Я всегда выбираю медный провод с ПВХ-изоляцией, так как он обеспечивает лучшую проводимость и долговечность. Важно учитывать не только тип кабеля, но и его защиту.
- Кабель ВВГнг — основной тип для скрытой проводки;
- Гофротруба ПВХ — для защиты кабеля в штробах и пустотах;
- Подрозетники — для фиксации розеток и выключателей;
- Автоматические выключатели — для защиты линий от перегрузок;
- Распределительные коробки — для соединения ветвей;
- Монтажные коробки — для скрытого размещения соединений;
- Расходные материалы (дюбели, саморезы, изолента);
- Заземляющие проводники.
Ниже представлена детальная информация по основным позициям.
| Материал | Количество (на 50 м2) | Расход на м2 (прим.) | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 150 м | 3 м | 110 руб/м | 16 500 |
| Кабель ВВГнг 3х1.5 | 100 м | 2 м | 85 руб/м | 8 500 |
| Гофра ПВХ 16 мм | 120 м | 2.4 м | 35 руб/м | 4 200 |
| Подрозетники | 30 шт | 0.6 шт | 45 руб/шт | 1 350 |
| Автоматы (разные) | 10 шт | 0.2 шт | 450 руб/шт | 4 500 |

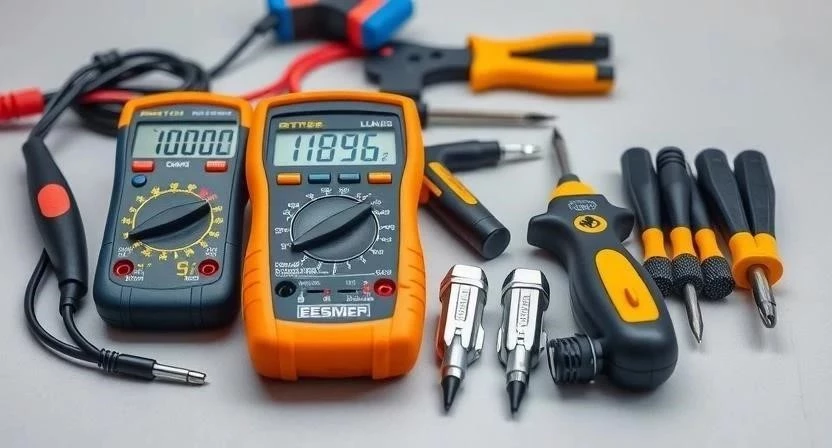

Необходимые инструменты
Правильный подбор инструмента напрямую влияет на скорость и чистоту монтажа. Использование профессионального оборудования минимизирует риск повреждения несущих конструкций.
- Перфоратор — для создания отверстий под подрозетники;
- Штроборез — для прорезания ровных каналов в стенах;
- Стриппер — для быстрой и аккуратной зачистки изоляции;
- Мультиметр — для проверки напряжения и целостности цепей;
- Строительный уровень — для соблюдения горизонталей и вертикалей;
- Рулетка — для точной разметки трасс;
- Индикаторная отвертка — для определения фазировки;
- Миксер — для замешивания растворов при заделке штроб.
Выбирая инструмент, я советую арендовать дорогостоящий штроборез, если работы разовые. Это значительно дешевле покупки собственного устройства.
| Инструмент | Назначение | Обязательно/Желательно | Цена аренды/покупки (руб.) |
|---|---|---|---|
| Штроборез | Прорезка штроб | Обязательно | 1 500 / 15 000 |
| Перфоратор | Бурение отверстий | Обязательно | 800 / 8 000 |
| Стриппер | Зачистка жил | Обязательно | 600 / 1 200 |
| Мультиметр | Тестирование | Обязательно | 1 200 / 3 500 |
| Уровень | Разметка | Обязательно | 400 / 1 500 |
Подготовка помещения
Организация пространства перед началом работ критически важна. Сначала необходимо очистить зоны будущей прокладки кабеля от строительного мусора. Я всегда требую, чтобы помещение было полностью освобождено от мебели или, как минимум, защищено плотной пленкой. Защита отделочных материалов предотвращает попадание мелкой пыли от штробления в текстиль или технику. После завершения этапа штробления важно оперативно выносить мусор, чтобы он не мешал последующим мастерам.
Подготовка поверхности
Разметка точек является фундаментом всей электросхемы. Сначала намечаются места установки розеток и выключателей, затем — трассы прохождения кабеля. При разметке обязательно используйте лазерный уровень для проверки вертикалей и горизонталей, иначе кривые линии будут заметны под финишной отделкой.
Штробление стен должно выполняться строго по намеченным линиям. После того как каналы прорезаны и выбраны, поверхность необходимо очистить от пыли. Я применяю грунтовку после штробления, чтобы обеспечить качественную адгезию строительного раствора при заделке каналов. Это предотвратит появление трещин в местах прохождения проводов.
Пошаговая инструкция по монтажу
Выполнение электромонтажных работ требует системного подхода. Соблюдайте последовательность этапов, чтобы не пришлось переделывать уже готовые участки.
- Составление схемы (2-3 часа). Проектирование электросхемы с учетом нагрузки на сеть и расположения потребителей.

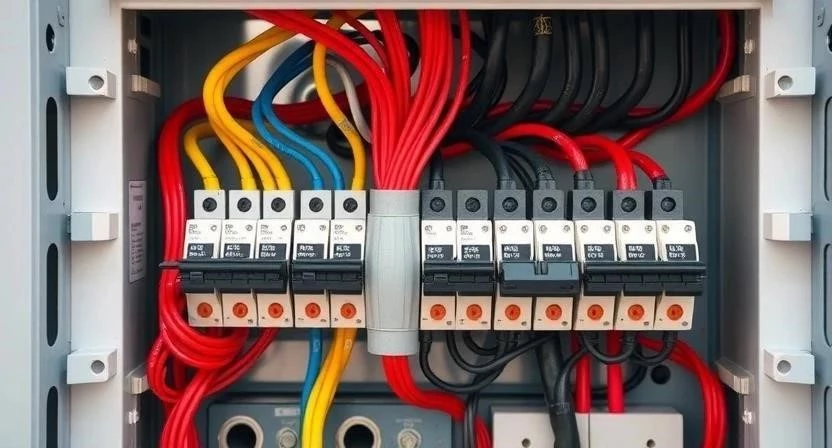

- Монтаж распределительного щита (4-6 часов). Установка корпуса щитка, монтаж DIN-реек и установка автоматических выключателей.
- Установка подрозетников (5-8 часов). Бурение отверстий и фиксация монтажных коробок в стенах.
- Прокладка магистральных линий (8-12 часов). Протяжка основных кабельных трасс от щита к распределительным узлам.

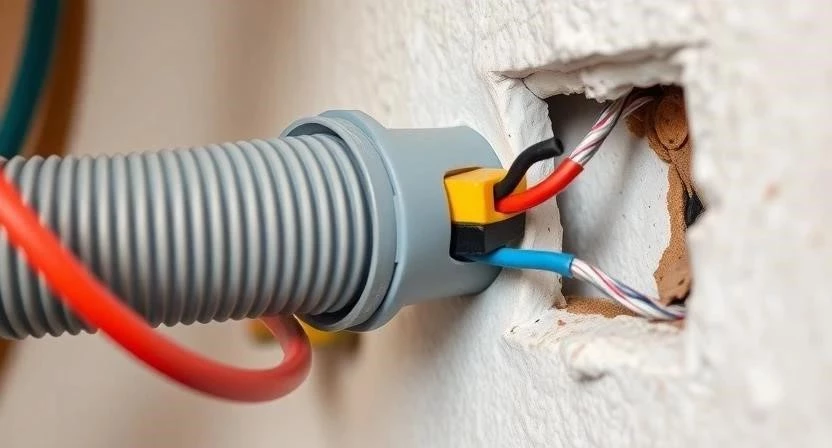

- Монтаж в гофру (6-10 часов). Защита кабеля в гофротрубе для обеспечения электробезопасности и возможности замены.
- Соединение проводов в коробках (5-7 часов). Выполнение надежных соединений (скрутка с последующей сваркой или клеммники).
- Тестирование линий (3-4 часа). Проверка отсутствия короткого замыкания и правильности фазировки с помощью мультиметра.
- Маркировка (2 часа). Подписывание каждого автомата в щитке и кабелей в коробках для удобства эксплуатации.
- Финальная проверка (2-3 часа). Контрольный обход всех точек, проверка работы розеток и освещения под нагрузкой.
Я заметил, что многие новички пропускают этап маркировки, а потом тратят часы на поиск нужной линии. Не совершайте этой ошибки.
Меры безопасности: При работе всегда используйте защитные очки и перчатки. При использовании штробореза обязательно проветривайте помещение, так как концентрация пыли будет высокой. Соблюдайте электробезопасность: никогда не работайте под напряжением и используйте только исправный инструмент с заземлением.
| Этап работ | Время (часов) | Особенности |
|---|---|---|
| Проектирование | 3 | Учет мощностей приборов |
| Монтаж щита | 5 | Аккуратная укладка проводов |
| Штробление | 10 | Соблюдение несущих конструкций |
| Прокладка кабеля | 12 | Использование гофры |
| Сборка щита/тесты | 6 | Проверка фазировки |
Важные нюансы
Соблюдение температурного режима крайне важно: монтаж при слишком низкой температуре может привести к хрупкости изоляции. Влажность также влияет на процесс заделки штроб — избыток влаги замедлит высыхание раствора. При выборе материалов следите за их совместимостью (например, использование медных наконечников для алюминиевых жил, если это необходимо).
Особое внимание уделите правилам пересечения кабелей. Кабели должны пересекаться под углом 90 градусов, чтобы минимизировать взаимное влияние и упростить доступ к ним. Я всегда проверяю, чтобы кабели не перегибались слишком сильно, нарушая целостность жил.
Частые ошибки
Неправильный выбор сечения кабеля — самая опасная ошибка. Например, использование слишком тонкого провода для мощной электроплиты приведет к перегреву и пожару. Также часто забывают про заземление, что делает использование бытовой техники небезопасным.
Другие типичные промахи:
- Неправильный выбор номинала автоматического выключателя (слишком высокий номинал не защитит провод от перегрева);
- Нарушение норм ПУЭ при группировке кабелей;
- Использование дешевых соединителей вместо качественных клемм;
- Отсутствие защиты кабеля в местах повышенной механической нагрузки;
- Неправильная фазировка, вызывающая ошибки в работе электроники.
Если вы обнаружили ошибку, например, неверное сечение, не пытайтесь «залатать» ее — кабель нужно заменить целиком.
Расчет стоимости
| Статья расходов | Количество | Цена (руб.) | Своими руками | С мастером | Экономия | |
|---|---|---|---|---|---|---|
| Материалы | 1 комплект | 35 000 | 35 000 | 35 000 | 35 000 | 0 |
| Работа | 50 м2 | 800/м2 | 40 000 | 0 | 40 000 | 40 000 |
| Аренда инструмента | 3 дня | 2 000 | 6 000 | 6 000 | 0 | -6 000 |
| ИТОГО | 81 000 | 41 000 | 75 000 | 34 000 |
Уход после завершения
После завершения работ важно соблюдать правила эксплуатации сети. Не перегружайте одну линию слишком большим количеством мощных приборов одновременно. Я рекомендую раз в год проводить визуальный осмотр щитка и проверять плотность контактов в розетках. Со временем контакты могут ослабнуть из-за температурных расширений. Срок службы качественного медного кабеля в гофре составляет не менее 30 лет.
Альтернативные варианты
Выбор между скрытой и открытой проводкой зависит от бюджета и стиля интерьера. Скрытая проводка эстетичнее, но сложнее в монтаже и ремонте. Открытая проводка (в кабель-каналах или декоративных трубках) проще в обслуживании и дешевле.
Современные технологии также предлагают использование беспроводных систем управления светом, что позволяет минимизировать количество проводов в стенах. Однако для базовой разводки силовых линий все равно потребуется классическая схема.
FAQ
Как правильно выбрать сечение кабеля?
Для освещения обычно используют кабель 1.5 мм², для розеток — 2.5 мм². Для мощных потребителей (варочные панели, бойлеры) сечение может быть выше, согласно расчету нагрузки.
Сколько розеток нужно в комнате?
Количество зависит от планировки и техники, но рекомендуется закладывать минимум 3-4 розетки на каждые 10 м² площади.
Нужна ли защита от перенапряжения?
Да, установка реле напряжения в электрощитке защитит вашу технику от скачков напряжения в сети.
Можно ли заменить старую проводку частично?
Я крайне не советую смешивать старые алюминиевые провода с новыми медными напрямую без специальных переходников, так как это ведет к окислению контактов.
