Процесс обустройства инженерных систем в новом жилье требует четкого планирования и строгого соблюдения технических норм. Ошибки на этапе разводки могут привести к дорогостоящему демонтажу или даже к возгоранию. Монтаж электропроводки своими руками — задача трудоемкая, требующая от 3 до 7 дней чистого времени в зависимости от площади помещения. Важно понимать, что любая небрежность в выборе сечения провода или качестве соединений ставит под угрозу безопасность всей семьи.
- Оценка сложности и предварительные требования
- Перечень необходимых комплектующих
- Набор профессионального инструмента
- Подготовка рабочего пространства
- Работа с поверхностью стен
- Последовательность проведения работ
- Технические нюансы и условия
- Типичные промахи при монтаже
- Сравнение затрат на электромонтаж
- Эксплуатация и уход за сетью
- Другие подходы к разводке
- Вопросы и ответы
Оценка сложности и предварительные требования
Прежде чем браться за штробление стен, я всегда рекомендую оценить уровень своих знаний в электротехнике. Если вы не понимаете разницу между фазой и нулем, лучше довериться специалисту. Основные правила диктует ПУЭ (Правила устройства электроустановок), которые запрещают использование алюминия в жилых помещениях и требуют обязательного заземления. Проводить работы лучше всего на этапе чернового ремонта, когда стены еще не оштукатурены финишным слоем. Это позволит избежать лишней пыли при последующей отделке и упростит процесс штробления.
Перечень необходимых комплектующих
Для качественной разводки вам понадобится внушительный список расходных материалов. Я советую покупать всё в одном крупном строительном гипермаркете, чтобы не тратить время на разъезды. При расчете количества кабеля всегда добавляйте 10-15% запаса на изгибы и подрезку. Для жилой комнаты площадью 20 м² потребуется около 50-70 метров кабеля разного сечения.
- Медный кабель ВВГнг (основной материал);
- Гофрированная труба (для защиты кабеля);
- Подрозетники (пластиковые стаканы);
- Распределительные коробки;
- Автоматические выключатели (разного номинала);
- УЗО (устройство защитного отключения);
- Клеммники Wago для быстрого соединения;
- Электрощиток (модульный);
- Шины заземления;
- Дюбель-гвозди для крепления гофры.
Ниже приведена примерная смета на основные материалы для стандартной квартиры:
| Наименование | Расход на комнату (средний) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 50 м | 85 руб/м | 4250 руб |
| Кабель ВВГнг 3х1.5 | 30 м | 60 руб/м | 1800 руб |
| Подрозетники | 10 шт | 45 руб/шт | 450 руб |
| Автоматические выключатели | 6 шт | 350 руб/шт | 2100 руб |
| Гофра ПВХ | 40 м | 25 руб/м | 1000 руб |

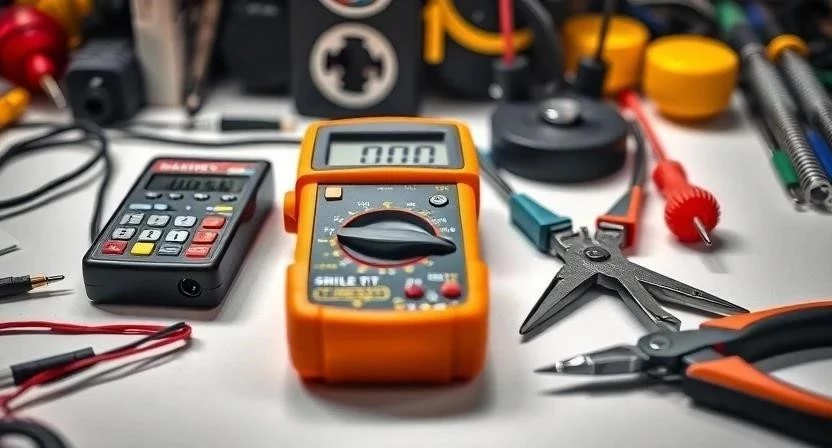

Набор профессионального инструмента
Качественный инструмент экономит массу сил и времени. Я часто сталкивался с тем, что использование дешевого инструмента приводит к сорванным шлицам на винтах автоматов или неровным штробам. Если бюджет ограничен, некоторые позиции выгоднее взять в аренду, особенно тяжелый электроинструмент.
- Перфоратор (для бурения отверстий под подрозетники);
- Штроборез (для создания ровных каналов);
- Стриппер (для снятия изоляции без повреждения жил);
- Мультиметр (для проверки напряжения и целостности цепей);
- Пассатижи и кусачки;
- Строительный уровень;
- Набор отверток (шлицевые и крестовые);
- Индикаторная отвертка.
| Инструмент | Назначение | Способ приобретения |
|---|---|---|
| Перфоратор | Бурение отверстий | Аренда |
| Штроборез | Прорезка каналов | Покупка |
| Стриппер | Зачистка проводов | Покупка |
| Мультиметр | Тестирование цепей | Покупка |
| Уровень | Разметка горизонталей | Покупка |
Подготовка рабочего пространства
Перед началом активной фазы необходимо освободить комнаты от мебели или максимально сдвинуть её к центру. Я всегда накрываю пол и оставшиеся предметы плотной полиэтиленовой пленкой, так как пыли от штробления будет очень много. Организуйте мощное освещение: работать в полумраке с проводами смертельно опасно. Также подготовьте мешки для сбора строительного мусора, чтобы не захламлять проходы.
Работа с поверхностью стен
Очистка стен от пыли и наплывов штукатурки — обязательный этап. Сначала я провожу разметку всех будущих трасс с помощью лазерного уровня или строительного шнура. Важно проверять стены на прочность: если это пустотелый кирпич или газоблок, глубина штробы должна быть строго ограничена, чтобы не нарушить несущую способность конструкции. Готовность поверхности к штроблению определяется отсутствием толстых слоев старой краски или отслаивающейся шпаклевки.
Последовательность проведения работ
Соблюдение технологии гарантирует, что проводка прослужит десятилетия. Я подготовил для вас детальный план действий.
- Составление однолинейной схемы электропроводки с учетом всех потребителей.
- Разметка трасс на стенах (строго вертикально и горизонтально).
- Штробление стен под кабель с использованием штробореза.
- Бурение отверстий под подрозетники перфоратором.

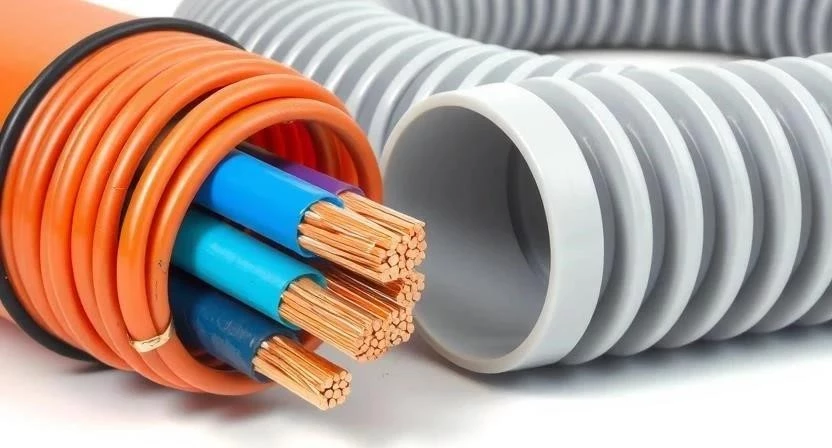

- Прокладка кабеля в гофрированной трубе для защиты.

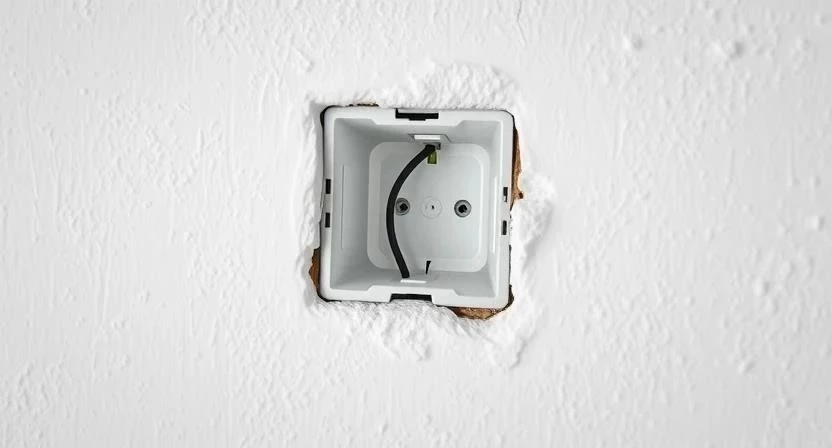

- Установка и жесткая фиксация подрозетников в отверстиях.
- Монтаж распределительных коробок в местах ответвлений.
- Соединение проводов в коробках (рекомендую использовать клеммники Wago).

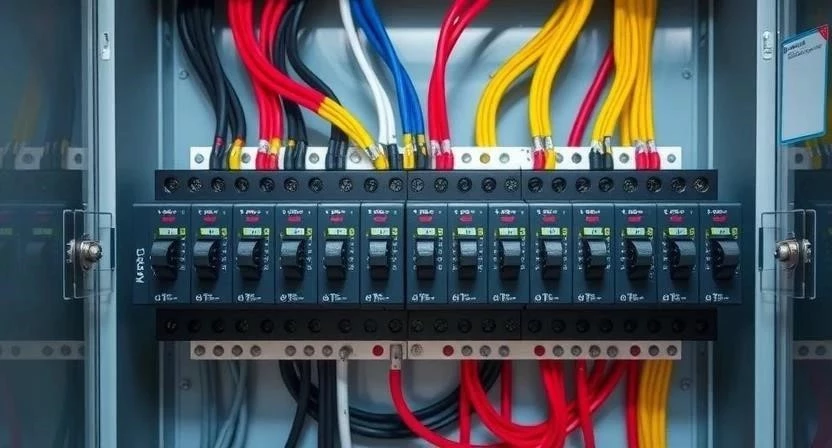

- Сборка и монтаж электрощитка, установка автоматов и УЗО.
- Установка розеток и выключателей в подрозетники.
- Проверка всей системы мультиметром на отсутствие короткого замыкания.
- Первое включение и нагрузочное тестирование.
Когда я делал проводку в своей первой квартире, я совершил ошибку, не заложив запас кабеля в подрозетниках — потом пришлось буквально вытягивать провода силой. Еще один мой опыт: при монтаже щитка я всегда оставляю 20% свободного места под будущие модули, это очень выручает при расширении сети. В третьем случае я понял, что использование качественной гофры значительно упрощает процесс затягивания кабеля в узкие каналы.
| Этап | Время (прим.) | Критический параметр контроля |
|---|---|---|
| Разметка и штробление | 8-12 часов | Глубина штробы и отсутствие повреждения арматуры |
| Прокладка кабеля | 6-8 часов | Отсутствие натяжения и перегибов кабеля |
| Монтаж щитка | 4-6 часов | Плотность затяжки клемм и правильность фазировки |
| Установка фурнитуры | 4-5 часов | Ровность установки розеток по уровню |
Технические нюансы и условия
Соблюдение температурного режима критично: работы лучше проводить при температуре выше +5°C. В помещениях с повышенной влажностью (ванная, кухня) обязательно используйте только влагозащищенную фурнитуру с индексом IP44 и выше. Если вы штробили бетонные стены, дайте штукатурке полностью высохнуть перед тем, как заделывать штробы, иначе из-за усадки могут появиться трещины. Помните, что кабель ВВГнг нельзя соединять с алюминиевым кабелем напрямую — это вызовет электрохимическую коррозию.
Типичные промахи при монтаже
Многие новички совершают одни и те же ошибки, которые я собрал в этот список:
- Использование кабеля слишком малого сечения (например, 1.5 мм² на мощную плиту).
- Отсутствие заземляющего проводника в цепи.
- Неправильная схема соединения (перепутанная фаза и ноль).
- Повреждение несущих стен при глубоком штроблении.
- Отсутствие защиты (УЗО) для групп, питающих влажные зоны.
- Использование скруток вместо современных клеммников или сварки.
- Перегрузка одной линии слишком большим количеством мощных приборов.
Сравнение затрат на электромонтаж
Экономия на электрике — это ловушка. Вы можете сэкономить на работе, но потеряете на материалах или безопасности.
| Статья расходов | Цена своими руками (руб) | Цена с мастером (руб) |
|---|---|---|
| Материалы (кабель, щит) | 15 000 | 18 000 (с наценкой) |
| Инструменты (аренда/покупка) | 5 000 | 0 |
| Работа по монтажу | 0 | 35 000 |
| ИТОГО | 20 000 | 53 000 |
Ваша потенциальная экономия составит около 33 000 рублей, но только если вы готовы потратить на это неделю своего времени и имеете нужный инструмент.
Эксплуатация и уход за сетью
После завершения всех работ не забывайте о профилактике. Я рекомендую через полгода проверить затяжку винтов в электрощитке, так как от температурных колебаний они могут ослабнуть. Соблюдайте правила эксплуатации: не включайте в одну розетку через тройники несколько мощных приборов (чайник, стиральную машину, обогреватель). Срок службы качественного медного кабеля составляет около 30 лет, но ревизию щитка стоит проводить раз в 3-5 лет.
Другие подходы к разводке
Если вы не хотите штробить стены, можно рассмотреть открытую проводку. Она отлично подходит для стилей лофт или ретро, где кабель укладывается в декоративные ретро-проводки или накладные кабель-каналы. Также существуют беспроводные выключатели, которые позволяют не тянуть провод к самому механизму управления, что значительно упрощает монтаж в готовом ремонте.
Вопросы и ответы
Какой кабель выбрать для розеток?
Для розеток стандартно используется медный кабель сечением 3х2.5 мм².
Можно ли использовать алюминий?
В современных жилых помещениях использование алюминия запрещено правилами ПУЭ из-за его хрупкости и склонности к окислению.
Что такое УЗО и зачем оно нужно?
Устройство защитного отключения предотвращает поражение человека током при утечке и защищает от возгорания.
Как рассчитать нагрузку на одну линию?
Нужно сложить мощности всех приборов на линии и убедиться, что она не превышает номинал автоматического выключателя (например, 16А для розеток).
Обязательно ли использовать гофру?
В штробах использование гофры желательно для защиты кабеля от механических повреждений и упрощения его замены в будущем.
Как соединять провода: скрутка или клеммы?
Скрутки запрещены ПУЭ. Используйте клеммники Wago, сварку или опрессовку гильзами.
Можно ли штробить в панельном доме?
Штробление допускается только в ненесущих перегородках. Категорически запрещено штробить несущие плиты и стены.
Как проверить проводку на обрыв?
Для этого используется мультиметр в режиме прозвонки цепи при полностью отключенном напряжении.
Меры безопасности:
Всегда работайте в диэлектрических перчатках и защитных очках. При работе с химическими составами (герметики, очистители) обязательно проветривайте помещение. Никогда не работайте под напряжением и соблюдайте правила электробезопасности при использовании электроинструмента.
