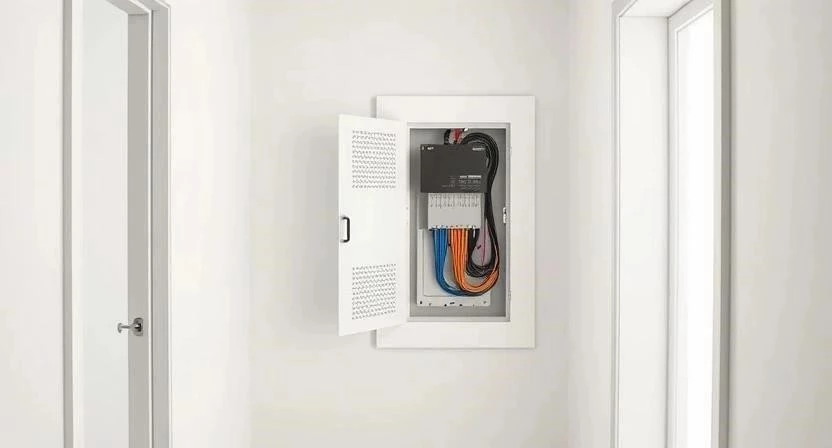

Монтаж системы электроснабжения — это ответственный процесс, требующий точного расчета нагрузки на щиток. Ошибка в выборе номинала или сечения провода может привести к перегреву и пожару. Установка электрощита в квартире обычно занимает от одного до двух рабочих дней, но требует серьезной подготовки. Важно заранее оценить сложность работ и согласовать проект электроснабжения с управляющей компанией.
- Подготовка и важные аспекты перед монтажом
- Список комплектующих для сборки
- Инструментарий мастера
- Организация рабочего пространства
- Работа с поверхностью и стенами
- Процесс монтажа и подключения по этапам
- Технические тонкости и требования ПУЭ
- Типичные промахи при электромонтаже
- Смета на электромонтажные работы
- Обслуживание системы после установки
- Другие варианты исполнения щита
- Ответы на популярные вопросы
Подготовка и важные аспекты перед монтажом
Прежде чем приступать к работе, я всегда оцениваю общую сложность задачи. Нужно понимать, что монтаж распределительного щита требует базовых знаний электротехники и понимания принципов работы автоматики. Если вы планируете делать всё сами, закладывайте на работу минимум два полных дня. Также помните, что любые изменения в схеме электроснабжения, особенно вводного кабеля, должны быть согласованы с вашей управляющей компанией, чтобы избежать проблем с законом и безопасностью.

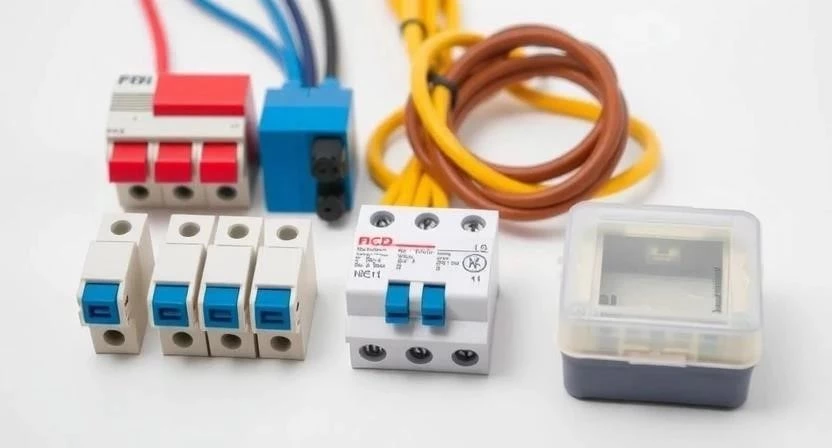

Список комплектующих для сборки
Для качественного монтажа недостаточно просто купить корпус. Я всегда советую выбирать комплектующие одного производителя, чтобы обеспечить идеальную совместимость компонентов на DIN-рейке. В список необходимых материалов входят:
- Корпус щита (встраиваемый или накладной);
- Автоматические выключатели подбор по номиналу;
- УЗО (устройство защитного отключения);
- Дифференциальный автомат;
- Нулевая шина (N);
- Шина заземления (PE);
- Кабель ВВГнг (с медными жилами);
- Наконечники НШВИ для обжима проводов;
Ниже приведена таблица с примерным расчетом материалов для стандартной квартиры.
| Наименование материала | Количество | Примерная цена (руб.) | |
|---|---|---|---|
| Корпус щита на 24 модуля | 1 шт. | 1 500 | 1 500 |
| Автоматический выключатель 16А | 8 шт. | 450 | 3 600 |
| УЗО 40А 30мА | 2 шт. | 1 800 | 3 600 |
| Кабель ВВГнг 3х2.5 м | 50 м | 80 | 4 000 |
| Наконечники НШВИ (комплект) | 1 упак. | 300 | 300 |
| ИТОГО | 13 000 |

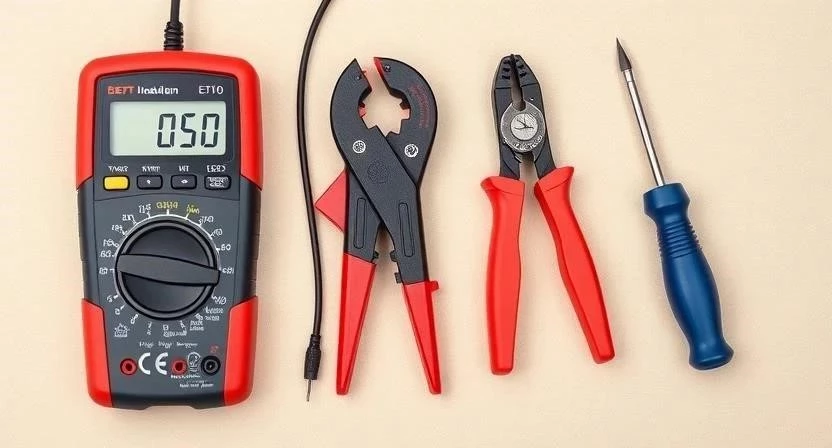

Инструментарий мастера
Правильный инструмент — это половина успеха. Я рекомендую не экономить на обжимном инструменте, так как плохой контакт в щитке — самая частая причина возгораний. Вот что вам понадобится:
- Отвертки (крестовые и шлицевые разных размеров);
- Стриппер (для снятия изоляции);
- Кримпер (обжимной инструмент для наконечников);
- Мультиметр (для проверки напряжения);
- Перфоратор (для монтажа корпуса);
- Уровень (для ровной установки);
- Пассатижи (для подгибания проводов);
| Инструмент | Функция | Приоритет |
|---|---|---|
| Мультиметр | Проверка фазы, нуля и заземления | Обязательно |
| Кримпер | Надежный обжим наконечников НШВИ | Обязательно |
| Перфоратор | Бурение отверстий в бетоне/кирпиче | Обязательно |
| Уровень | Контроль горизонтального положения щита | Обязательно |
| Стриппер | Быстрое снятие изоляции без повреждения жилы | Желательно |
Организация рабочего пространства
Выбор места для установки щита критически важен. Я обычно рекомендую вешать его в коридоре или прихожей, где есть свободный доступ, но при этом он не мешает проходу. Убедитесь, что место сухое и защищено от прямых солнечных лучей. Перед началом работ обязательно защитите окружающие поверхности — стены и пол — пленкой, так как при штроблении будет много строительной пыли.
Работа с поверхностью и стенами
Подготовка поверхности начинается с точной разметки. Сначала я наною контуры корпуса щита на стену с помощью карандаша и уровня. После этого необходимо выполнить штробление стен под вводной кабель и отходящие линии. Используйте перфоратор с насадкой для штробления, чтобы края были ровными. После штробления обязательно просверлите отверстия под дюбели и тщательно очистите штробы от пыли пылесосом или кистью. Если оставить пыль, дюбель может не зайти до конца, и щит будет висеть криво.
Однажды я штробил стену без использования детектора скрытой проводки и чуть не задел старый кабель. Всегда проверяйте стены перед началом работ!
Процесс монтажа и подключения по этапам
Соблюдайте последовательность действий, чтобы не запутаться в проводах и обеспечить электробезопасность. Все работы проводите при полностью отключенном напряжении на вводе!
- Монтаж корпуса щита на стену. Разметьте отверстия, просверлите их, вставьте дюбели и плотно прикрутите корпус, используя уровень для проверки.
- Завод вводного кабеля в щиток. Протяните кабель через отверстие в корпусе, стараясь не повредить изоляцию.
- Установка вводного автомата и главного УЗО. Закрепите их на DIN-рейке первыми. Это «сердце» вашей системы.
- Монтаж нулевой и заземляющей шин. Установите шины в предусмотренные места. Следите, чтобы они были надежно зафиксированы.

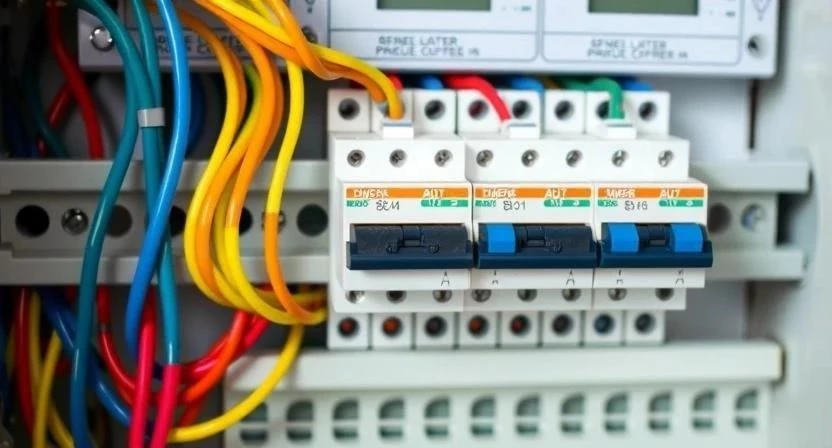

- Расстановка автоматических выключателей на DIN-рейке. Группируйте их по назначению: сначала свет, затем розетки, затем мощные потребители (плита, бойлер).
- Подключение фазных проводов к автоматам. Обязательно используйте наконечники НШВИ. Зачищайте провод на 10 мм, обжимайте и вставляйте в клемму.
- Подключение нулевых проводов к шине N. Все «нули» от групп должны сходиться на отдельную нулевую шину.
- Подключение заземления к шине PE. Соедините желто-зеленые провода с шиной заземления.
- Маркировка каждой группы кабелей. Используйте специальные бирки или маркеры. Это спасет вас, если через год нужно будет найти линию кухни.
- Проверка всех соединений на затяжку. Я всегда прохожу по каждому винту еще раз, чтобы убедиться, что контакт плотный.
- Первичное тестирование системы под напряжением. Включите вводной автомат и проверьте наличие напряжения мультиметром.
- Установка декоративной дверцы и закрытие щита. Убедитесь, что дверца закрывается плавно и не цепляет провода.
Для планирования работ используйте следующий график:
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и сверление | 1.5 часа | Использовать уровень |
| Штробление стен | 3-4 часа | Много пыли, нужна защита |
| Монтаж корпуса и шин | 1 час | Проверка надежности крепления |
| Сборка и подключение | 4-6 часов | Самый ответственный этап |
| Тестирование и маркировка | 1 час | Проверка мультиметром |
Технические тонкости и требования ПУЭ
При монтаже крайне важно соблюдать требования ПУЭ (Правил устройства электроустановок). Во-первых, следите за температурным режимом: в щитке не должно быть избыточного тепла. Во-вторых, всегда проверяйте совместимость брендов автоматики — лучше, чтобы все модули были одной линейки. И самое главное: всегда подбирайте сечение провода строго под номинал автомата. Например, для розеток (кабель 2.5 мм²) ставится автомат не более 16А. Если поставить 25А, кабель может начать плавиться раньше, чем сработает защита.
Типичные промахи при электромонтаже
Даже опытные мастера иногда допускают ошибки. Вот на что я советую обратить внимание:
- Ошибки в подборе номиналов: слишком мощный автомат на тонкий провод.
- Плохая затяжка контактов: это приводит к нагреву и оплавлению пластика.
- Отсутствие заземления: лишает систему защиты при пробое на корпус.
- Перегрузка одной фазы: если все мощные приборы висят на одном автомате.
- Использование проводов без наконечников: многожильный провод без НШВИ плохо держится в клемме.
Я видел, как у соседа выгорел щиток просто из-за того, что он не затянул контакты на автоматах. Это классика, которой можно избежать.
Смета на электромонтажные работы
Стоимость установки зависит от того, планируете ли вы делать всё самостоятельно или нанимаете специалиста. Самостоятельный монтаж экономит деньги на работе, но требует покупки дорогого инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплектующие | 13 000 | 13 000 | 0 |
| Инструмент (амортизация) | 3 000 | 500 | 2 500 |
| Работа | 0 | 10 000 | 10 000 |
| ИТОГО | 16 000 | 23 500 | 7 500 |
Обслуживание системы после установки
После завершения работ не расслабляйтесь. Раз в год я рекомендую проводить профилактику: подтягивать винтовые соединения в автоматах (при отключенном питании!) и проверять работоспособность УЗО с помощью кнопки «Тест». Срок службы качественной автоматики составляет около 15-20 лет, но при перегрузках компоненты могут выйти из строя раньше.
Другие варианты исполнения щита
Если стандартный вариант вам не подходит, рассмотрите альтернативы. Можно использовать встраиваемые модели (они выглядят эстетичнее, но сложнее в монтаже) или накладные (проще установить, но они выступают из стены). Также крайне рекомендую установить реле напряжения — это защитит вашу технику от скачков в сети, которые часто случаются в многоквартирных домах.
Ответы на популярные вопросы
Можно ли ставить щит в ванной?
Крайне не рекомендуется. В ванной высокая влажность, что повышает риск коррозии контактов и короткого замыкания. Лучше выбрать коридор.
Какой автомат поставить на розетки, а какой на свет?
На розетки обычно ставят автомат 16А, на освещение — 10А. Это обеспечивает оптимальную защиту кабелей.
Что лучше: УЗО или диф-автомат?
Дифференциальный автомат совмещает функции автомата и УЗО. Это экономит место на DIN-рейке, но стоит дороже.
Нужно ли менять щиток при перепланировке?
Если меняется схема распределения нагрузок или добавляются новые мощные приборы, то замена щитка обязательна.
Как выбрать бренд автоматики?
Выбирайте проверенных производителей (ABB, Schneider Electric, Legrand). Дешевые бренды могут не срабатывать вовремя.
Можно ли объединять несколько линий на один автомат?
Технически можно, но это плохая практика. При перегрузке одной линии отключится всё сразу.
Что делать, если щиток постоянно греется?
Немедленно отключите питание и вызовите электрика. Это признак плохого контакта или перегрузки линии.
