Организация системы автономного электроснабжения требует точного инженерного расчета и понимания принципов работы силового оборудования. Ошибки в проектировании могут привести к выходу из строя дорогостоящих компонентов или даже к возгоранию проводки. На выполнение полного цикла работ уходит от 3 до 7 дней, а стоимость комплектующих напрямую зависит от выбранной мощности. Грамотное подключение солнечных батарей к электропроводке позволяет обеспечить дом энергией и существенно снизить затраты на коммунальные услуги.
- Подготовка и предварительные расчеты
- Список оборудования и расходных материалов
- Инструментарий для монтажных работ
- Организация внутреннего пространства
- Работа с кровельными конструкциями
- Технология монтажа системы
- Технические тонкости процесса
- Типичные промахи при установке
- Оценка бюджета проекта
- Эксплуатация и обслуживание
- Другие способы получения энергии
- Часто задаваемые вопросы
Подготовка и предварительные расчеты
Прежде чем закупать оборудование, необходимо провести детальный аудит энергопотребления вашего дома. Я всегда начинаю с составления списка всех приборов: от освещения до мощных насосов и холодильников. Суммарная мощность этих устройств определяет, какой объем фотоэлектрических модулей вам потребуется. Также важно учитывать сезонность: зимой световой день короче, а угол падения лучей меняется, что снижает выработку энергии. Оцените текущее состояние вашей электросети и наличие свободных мощностей для интеграции новой системы. Помните, что требования к заземлению и защите будут зависеть от типа выбранной системы.
Список оборудования и расходных материалов
Для успешного монтажа вам понадобится набор специализированных компонентов, которые должны быть совместимы по вольтажу и току. Я рекомендую выбирать проверенные бренды, чтобы избежать потерь КПД. Ниже представлен перечень того, что должно быть в вашем распоряжении:
- Фотоэлектрические модули (солнечные панели);
- Инвертор (преобразует постоянный ток в переменный 220В);
- Контроллер заряда (регулирует ток от панелей к АКБ);
- Аккумуляторные батареи (для хранения накопленной энергии);
- Специальный медный кабель с двойной изоляцией;
- Коннекторы MC4 для герметичного соединения панелей;
- Гофротруба для защиты кабельных трасс;
- Автоматические выключатели и УЗО;
- Алюминиевый профиль для крепления панелей;
- Заземляющие проводники и клеммы.
Для наглядности я составил таблицу с примерными расходами и ценами для средней домашней станции:
| Материал | Характеристики | Примерный расход | Кол-во | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Солнечная панель | 450 Вт, монокристалл | 6 шт. | 15 000 | 90 000 |
| Инвертор | Гибридный, 3 кВт | 1 шт. | 45 000 | 45 000 |
| Аккумулятор (LiFePO4) | 100 Ач, 12В | 2 шт. | 35 000 | 70 000 |
| Кабель солнечный | 6 мм², двойная изоляция | 50 м | 120 | 6 000 |
| Коннекторы MC4 | Стандартные | 10 шт. | 150 | 1 500 |
| Комплект защиты | Автоматы, УЗО, шины | 1 комплект | 12 000 | 12 000 |

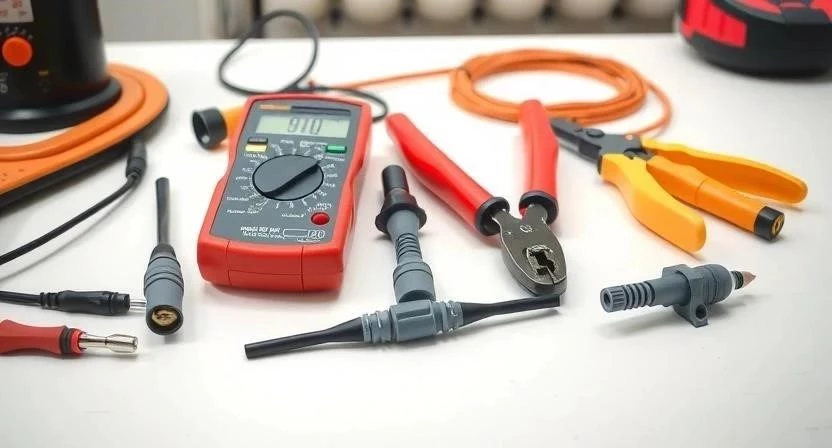

Инструментарий для монтажных работ
Качественный инструмент — это залог надежных соединений. Если плохо обжать коннектор, в точке контакта возникнет сопротивление, что приведет к нагреву и оплавлению изоляции. Я всегда проверяю исправность всего инструмента перед выходом на крышу.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор | Монтаж кронштейнов на кровлю | Обязательно | 8 000 |
| Мультиметр | Замер напряжения и проверка полярности | Обязательно | 1 500 |
| Стриппер | Зачистка жил кабеля | Обязательно | 800 |
| Обжимной инструмент | Монтаж коннекторов MC4 | Обязательно | 2 500 |
| Шуруповерт | Сборка профилей и крепежа | Обязательно | 5 000 |
| Уровень | Выравнивание панелей | Желательно | 600 |
| Лестница | Доступ к кровле | Обязательно | 4 000 |
Организация внутреннего пространства

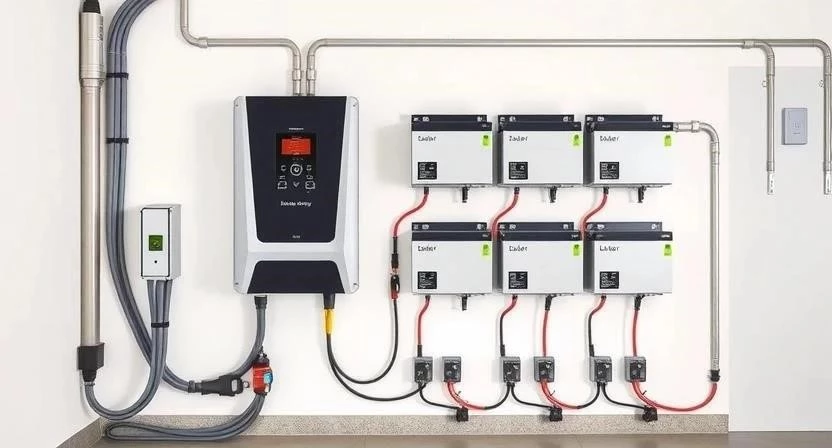

Инвертор и аккумуляторы требуют сухого, проветриваемого помещения с твердым основанием. Я обычно выделяю под это отдельный технический шкаф или подвал. Важно заранее продумать трассы прокладки кабелей от крыши к распределительному щитку. Избегайте резких перегибов проводов. Если кабели будут проходить через жилые комнаты, используйте кабель-каналы или скрытую проводку в гофротрубах, чтобы не портить отделку. Защитите стены в местах прохода кабеля металлическими втулками.
Работа с кровельными конструкциями
Перед установкой креплений необходимо тщательно очистить кровлю от мусора и листвы. Проверьте прочность стропил: солнечные панели вместе с системой креплений создают серьезную ветровую и статическую нагрузку. Сначала я провожу разметку мест установки кронштейнов, ориентируясь на оптимальный угол наклона для вашей широты. Установите направляющие алюминиевые профили строго по уровню. Убедитесь, что все отверстия в кровле тщательно герметизированы кровельными герметиками, чтобы избежать протечек в будущем.
Технология монтажа системы
Процесс установки требует последовательности и строгого соблюдения правил безопасности. Я подготовил для вас детальный план работ с указанием временных затрат на каждый этап.
| Этап работ | Время (часы) | Особенности выполнения |
|---|---|---|
| Монтаж системы креплений | 4 | Тщательная герметизация отверстий |
| Установка панелей | 5 | Фиксация болтами, проверка затяжки |
| Соединение панелей (цепочки) | 2 | Соблюдение последовательной/параллельной схемы |
| Прокладка кабеля к инвертору | 3 | Использование гофротрубы и клипс |
| Подключение контроллера и АКБ | 3 | Сначала АКБ, затем панели! |
| Монтаж и подключение инвертора | 2 | Надежная фиксация на стене |
| Интеграция в щиток и защита | 4 | Установка автоматов и УЗО |
| Заземление и пусконаладка | 3 | Проверка всех соединений мультиметром |
- Закрепите систему кронштейнов на кровле согласно разметке.
- Уложите солнечные панели в профили и зафиксируйте их.
- Соедините модули в цепочки (последовательно для высокого напряжения или параллельно для высокого тока).
- Проложите кабель от панелей к месту установки инвертора, защитив его гофрой.
- Установите контроллер заряда и подключите к нему аккумуляторный блок.
- Подключите фотоэлектрические модули к контроллеру.
- Монтируйте инвертор и соедините его с аккумуляторами.

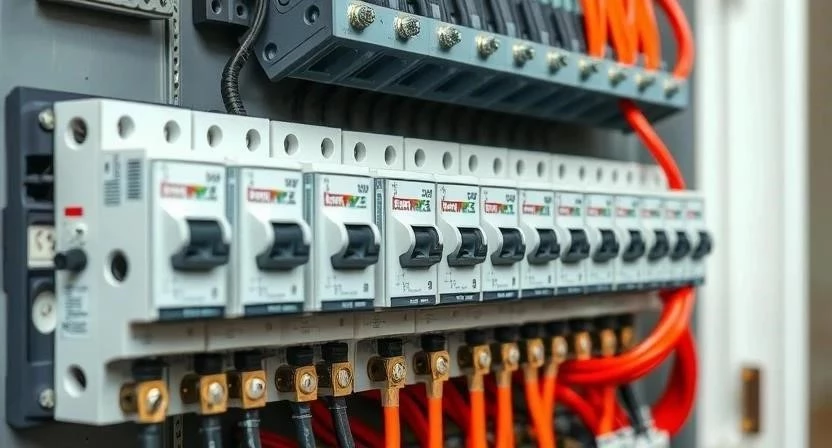

- Интегрируйте выход инвертора в общий распределительный щит дома.
- Установите защитные автоматы и УЗО для предотвращения перегрузок.
- Организуйте надежное заземление всей системы.
- Выполните первичный запуск и проверьте напряжение на входах и выходах.
- Настройте параметры инвертора (тип АКБ, напряжение отсечки).
- Проведите тестирование системы под реальной нагрузкой.
Мой личный опыт: Когда я монтировал свою первую систему, я потратил лишние два часа на прокладку кабеля, потому что не учел углы наклона гофры. Теперь я всегда заранее планирую маршрут по прямой или с плавными изгибами.
Технические тонкости процесса
Существует несколько критических нюансов, которые влияют на эффективность. Температура напрямую воздействует на КПД: при сильном нагреве фотоэлектрические модули работают менее эффективно, поэтому важно оставлять зазор между панелью и кровлей для вентиляции. При подборе сечения кабеля всегда берите запас. Если кабель слишком тонкий, падение напряжения (вольты) на длинной линии «съест» значительную часть вашей энергии. Также следите за совместимостью: напряжение всей цепочки панелей не должно превышать максимально допустимый вольтаж инвертора или контроллера.
Типичные промахи при установке
Многие новички совершают одни и те же ошибки, которые могут стоить очень дорого. Я сам однажды допустил ошибку с сечением кабеля. Напряжение просело на 5 вольт, и КПД упал. Это был дорогой урок.
- Нарушение полярности при подключении (плюс к минусу).
- Отсутствие защиты от перенапряжения и молний.
- Использование обычного бытового кабеля вместо уличного специального.
- Неправильный расчет емкости аккумуляторов (слишком малая емкость ведет к быстрому износу).
- Плохой контакт в клеммах или коннекторах.
- Отсутствие заземления металлических конструкций.
- Игнорирование правил последовательного и параллельного соединения.
Важное правило безопасности: Всегда начинайте подключение с аккумуляторов. Если вы сначала подключите панели к контроллеру, а потом АКБ, контроллер может сгореть из-за скачка напряжения.
- Используйте диэлектрические перчатки при работе с токоведущими частями.
- Обеспечьте проветривание места установки аккумуляторов.
- Следите за электробезопасностью: не работайте под дождем.
- При работе на высоте используйте страховочную привязь.
- Не оставляйте открытые контакты без изоляции.
Оценка бюджета проекта
Стоимость системы складывается из цены оборудования и затрат на расходники. Если вы решите нанимать мастера, добавьте к смете еще 30-50% от стоимости материалов. При расчете сметы я заметил, что покупка готового комплекта на 15% дороже, чем сборка по отдельным позициям, но зато меньше риск несовместимости компонентов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Оборудование | 215 000 | 215 000 | 0 |
| Расходные материалы | 15 000 | 25 000 | 10 000 |
| Работа специалиста | 0 | 80 000 | -80 000 |
| 230 000 | 320 000 | 90 000 |
Эксплуатация и обслуживание
После завершения монтажа работа не заканчивается. Панели нужно периодически очищать от пыли, пыльцы и снега, так как слой грязи может снизить выработку на 20-30%. Регулярно проверяйте затяжку контактов в распределительном щите и на клеммах — от температурных колебаний винты могут ослабнуть. Мониторьте состояние аккумуляторов через приложение инвертора, чтобы не допускать глубокого разряда. Срок службы панелей составляет 25 лет, но инвертор и аккумуляторы требуют замены гораздо раньше (через 5-10 лет).
Другие способы получения энергии
В зависимости от ваших целей, можно рассмотреть разные конфигурации систем. Выбор зависит от того, хотите ли вы быть полностью независимым или просто экономить.
| Тип системы | Стоимость | Функциональность | Сложность |
|---|---|---|---|
| Сетевая | Низкая | Только экономия, без АКБ | Низкая |
| Автономная | Высокая | Полная независимость | Высокая |
| Гибридная | Средняя/Высокая | Работа и с сетью, и с АКБ | Средняя |
В дополнение к солнечным панелям можно использовать ветрогенераторы, если ваш участок находится на открытой местности с постоянными ветрами. Это создаст более стабильный график генерации энергии.
Часто задаваемые вопросы
Можно ли подключить панели без инвертора?
Напрямую к бытовым приботам — нет. Панели выдают постоянный ток, а ваша сеть работает на переменном. Инвертор необходим в любом случае.
Сколько лет служат солнечные панели?
Большинство производителей гарантируют эффективную работу панелей в течение 25 лет, после чего их КПД постепенно снижается.
Что будет, если аккумуляторы полностью разрядятся?
Для современных литиевых аккумуляторов это критично. Глубокий разряд может привести к необратимой потере емкости или выходу из строя BMS-платы.
Можно ли продавать излишки энергии в сеть?
Да, если ваша система гибридная и у вас заключен договор с энергосбытовой компанией (программы микрогенерации).
Какой кабель лучше использовать для улицы?
Используйте только специальный фотоэлектрический кабель с защитой от ультрафиолета и устойчивостью к температурным перепадам.
Нужен ли специальный проект для установки?
Для частного дома небольшой мощности проект не обязателен, но для крупных систем он необходим для соблюдения норм безопасности.
Как влияет облачность на выработку?
Облачность снижает интенсивность света, что ведет к падению тока. Выработка не прекращается совсем, но становится значительно ниже.
Можно ли ставить панели на плоскую крышу?
Да, но для этого потребуются специальные наземные или наклонные системы крепления, чтобы обеспечить нужный угол наклона.
