Планирование и монтаж системы автоматизации умного дома

Проектирование системы автоматизации требует тщательного планирования на этапе черновых работ. Если заложить электропроводку для умного дома заранее, это сэкономит до 40% бюджета на последующем ремонте. Сложность работ напрямую зависит от количества сценариев, а среднее время монтажа системы в стандартной квартире составляет около 10-14 дней.

Подготовка и оценка сложности проекта

Оценка технической сложности начинается с понимания того, сколько устройств планируется подключить. Я всегда советую закладывать запас мощности на 20-30% от текущих потребностей. Для реализации полноценного сценария управления освещением и климатом потребуются определенные навыки в электрике или привлечение специалиста. Важно выбрать правильный этап ремонта: внедрять систему лучше всего до начала отделочных работ, когда стены открыты. Это позволит избежать дорогостоящего штробления уже готовой отделки.

Выбор материалов и оборудования

Правильный подбор комплектующих определяет стабильность работы всей сети. Я рекомендую использовать кабель с медными жилами, который выдержит постоянные нагрузки. Для беспроводных модулей важно предусмотреть места их размещения так, чтобы сигнал не гасился толстыми стенами.

• Кабель ВВГнг (основная силовая линия);
• Гофра ПВХ или ПНД для защиты проводки;
• Умные реле для скрытого монтажа;
• Датчики движения и присутствия;
• Датчики протечки воды и дыма;
• Центральный контроллер (хаб);
• Умные розетки с мониторингом нагрузки;
• Умные выключатели и диммеры.

Для точного расчета количества материалов используйте площадь помещений и количество точек подключения. Все компоненты лучше покупать в специализированных магазинах электротехники, чтобы избежать подделок.

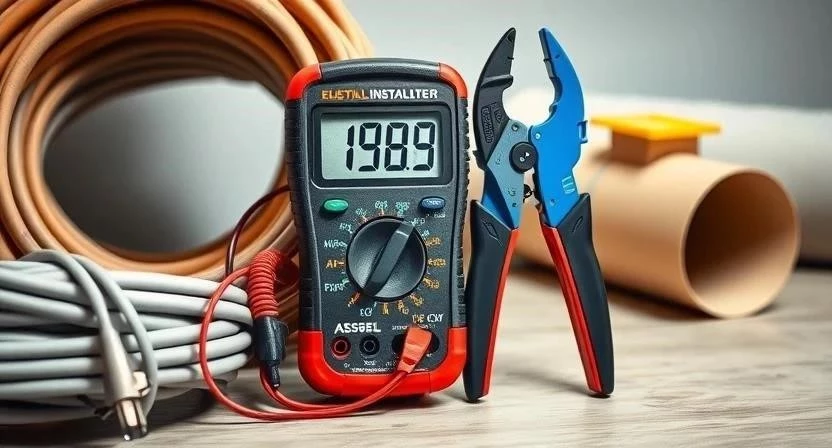

Инструментарий для электромонтажа

Качественный инструмент значительно ускоряет процесс и снижает риск ошибок. Я обычно делю набор на обязательный и вспомогательный.

• Стриппер — для быстрого и чистого снятия изоляции;
• Мультиметр — обязателен для проверки напряжения и целостности цепей;
• Перфоратор — для прокладки каналов в бетоне;
• Строительный уровень — для ровной установки подрозетников;
• Набор отверток (шлицевые и крестовые);
• Индикаторная отвертка — для определения фазы;
• Штроборез — для создания аккуратных каналов в стенах.

Организация рабочего пространства

Перед началом работ необходимо очистить стены от строительного мусора и пыли. Проведите разметку всех будущих точек установки датчиков, выключателей и розеток согласно проекту. Обязательно защитите уже готовую отделку или мебель пленкой. Организуйте рабочее место так, чтобы все инструменты и расходники были под рукой, но не мешали проходу.

Штробление и монтаж коробок

Процесс подготовки поверхности включает в себя создание штроб под кабель и установку монтажных коробок. Я часто сталкиваюсь с тем, что стандартные подрозетники слишком мелкие. Важно: всегда выбирайте глубокие подрозетники, иначе умное реле просто не поместится внутри вместе с проводами. После штробления стены нужно очистить от пыли и прогрунтовать для обеспечения хорошей адгезии штукатурки. Проверьте глубину каждой коробки перед тем, как заделывать её раствором.

Этапы реализации проекта

Соблюдение последовательности работ гарантирует, что система будет работать без сбоев. Я составил график, по которому обычно двигаюсь при монтаже.

1. Планирование и отрисовка схемы расположения всех устройств (4-6 часов).
2. Прокладка силовых линий электропроводки в гофре (2-3 дня).

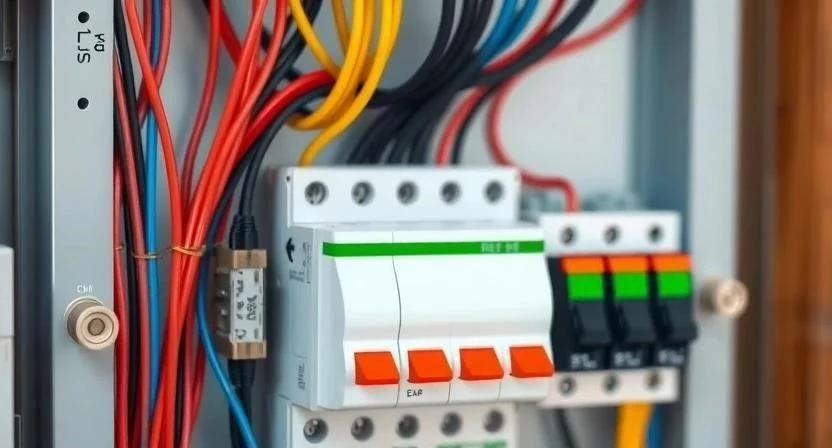

3. Установка распределительного щита и монтаж автоматики (1 день).
4. Монтаж умных реле и контроллеров в подготовленные подрозетники (1 день).
5. Подключение датчиков движения, протечки и дыма (1 день).

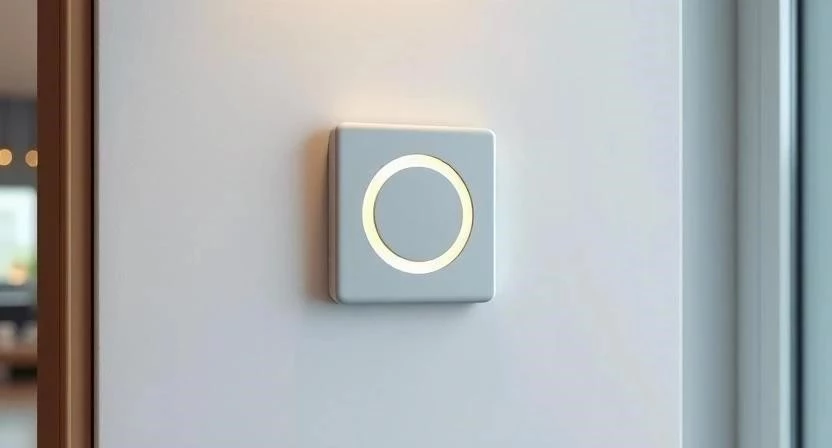

6. Установка умных выключателей и розеток (1 день).
7. Подключение и настройка центрального хаба системы (2-3 часа).
8. Первичная подача питания и проверка всех соединений (1 час).
9. Синхронизация всех устройств с мобильным приложением (4-5 часов).
10. Создание базовых сценариев управления (1 день).
11. Тестирование всех узлов системы под нагрузкой (4 часа).
12. Финальная отделка и установка декоративных панелей (2-3 дня).

Когда я занимался установкой первого хаба, я понял, насколько важна стабильность сети. Если сигнал Wi-Fi слабый, контроллер может постоянно отваливаться от сети, что сделает автоматизацию бесполезной.

Технические тонкости и нюансы

При выборе кабеля всегда обращайте внимание на его сечение: для розеток — не менее 2.5 мм², для освещения — 1.5 мм². Учитывайте влияние помех, особенно если используете Wi-Fi устройства, так как большое количество подключений может перегрузить роутер. Также помните про температурный режим: электронные модули не любят перегрева, поэтому в электрощите должна быть хорошая вентиляция. Совместимость разных брендов — это вечная проблема, поэтому старайтесь собирать систему на базе одного протокола или одного производителя.

Типичные промахи при монтаже

Избегайте этих ошибок, чтобы не переделывать ремонт через месяц.

• Недостаточная глубина подрозетников для размещения реле;
• Отсутствие нейтрального провода (N) в подрозетнике (многие умные выключатели требуют его для работы);
• Перегрузка одной линии слишком большим количеством мощных приборов;
• Игнорирование заземления, что ведет к наводкам и поломкам электроники;
• Использование дешевых соединителей вместо качественных клеммников;
• Размещение хаба в металлическом шкафу, который блокирует сигнал;
• Забытая проверка напряжения перед подключением контроллера.

Смета на реализацию

Стоимость проекта складывается из цены оборудования и стоимости работ. При самостоятельном монтаже вы экономите на услугах электрика, но рискуете потерять гарантию на оборудование или вовсе его сжечь.

Я лично сэкономил около 40 000 рублей, когда сам устанавливал датчики и настраивал сценарии, но силовую часть и щит доверил профессионалам.

Эксплуатация и обслуживание

После завершения работ система требует минимального ухода. Регулярно обновляйте прошивки устройств через мобильное приложение, чтобы закрывать уязвимости безопасности. Раз в год полезно проверять надежность контактов в распределительных коробках и щите. Помните, что срок службы умных компонентов обычно составляет 5-7 лет, после чего их эффективность может снизиться.

Сравнение подходов к автоматизации

Выбор между проводной и беспроводной системой — это всегда компромисс между надежностью и ценой.

Часто задаваемые вопросы

Можно ли сделать умный дом в уже готовом ремонте?

Да, но это будет дороже. Придется использовать преимущественно беспроводные решения (Zigbee, Wi-Fi) и, возможно, штробить стены или устанавливать накладные модули.

Какой протокол связи выбрать: Wi-Fi или Zigbee?

Для датчиков и мелких устройств лучше Zigbee — он потребляет меньше энергии и создает свою сеть. Wi-Fi хорош для камер и устройств с постоянным питанием.

Будет ли работать свет, если пропадет интернет?

Если сценарии настроены локально на хабе, то свет будет работать. Если управление идет только через облако, то вы сможете управлять им только физическими выключателями.

Сколько устройств можно подключить к одному хабу?

Это зависит от протокола. Zigbee-хабы обычно поддерживают от 30 до 100+ устройств, создавая mesh-сеть.

Нужен ли отдельный кабель для управления?

В беспроводных системах — нет. В профессиональных проводных (KNX) — да, используется специальная шина управления.

Безопасно ли оставлять умные реле под нагрузкой?

Если реле качественное и рассчитано на соответствующий ток, это абсолютно безопасно.

Как интегрировать голосовых помощников?

Большинство современных хабов поддерживают интеграцию с Алисой, Siri или Google Assistant через облачные сервисы.

Что делать при сбое системы?

Первым делом проверьте питание хаба и наличие интернет-соединения. В большинстве случаев помогает перезагрузка центрального контроллера.

Меры безопасности

1. Всегда отключайте питание в электрощите перед началом любых работ;
2. Используйте только диэлектрические инструменты;
3. При работе с химическими составами (грунтовка, клей) обязательно проветривайте помещение;
4. Используйте защитные очки и перчатки при штроблении стен;
5. Соблюдайте правила электробезопасности при тестировании под напряжением.
