Проектирование электроснабжения в клинике — это процесс, где цена ошибки исчисляется не только деньгами, но и безопасностью пациентов. Малейший скачок напряжения или электромагнитная помеха могут вывести из строя аппарат МРТ стоимостью в десятки миллионов рублей. Правильная электропроводка в медицинских учреждениях требует строгого соблюдения стандартов, так как оборудование работает в режиме непрерывной нагрузки. На выполнение качественного проекта уходит от нескольких недель до месяцев, а стоимость работ напрямую зависит от сложности медицинских систем.
- Нормативная база и предварительный анализ
- Выбор материалов для медицинских сетей
- Инструментарий профессионального электрика
- Первичная подготовка объекта
- Работы по подготовке поверхностей
- Технология проведения монтажных работ
- Технические особенности и специфика зон
- Типичные промахи при монтаже
- Оценка бюджета проекта
- Регламентное обслуживание системы
- Способы прокладки и альтернативные решения
- Часто задаваемые вопросы
- Как выбрать ИБП для медицинского оборудования?
- Нужно ли отдельное заземление для каждого аппарата?
- Какие требования к кабелю в стерильных зонах?
- Как часто нужно проверять заземление?
- Можно ли использовать обычные бытовые розетки?
- Что такое экранирование в медицине?
- Как защититься от скачков напряжения?
Нормативная база и предварительный анализ
Прежде чем брать в руки инструмент, я всегда начинаю с глубокого изучения документации. Работа в медицине не терпит самодеятельности. Вам придется опираться на нормы ПУЭ и требования СанПиН, которые регламентируют не только мощность, но и среду размещения оборудования. Важно провести детальный анализ специфики медтехники: одни приборы чувствительны к фазировке, другие требуют идеального заземления. Я всегда оцениваю сложность объекта и проверяю наличие у электриков необходимых допусков, так как работа в стерильных зонах требует особого уровня квалификации.
Выбор материалов для медицинских сетей
Для медицинских объектов нельзя использовать обычный бытовой кабель. Я рекомендую выбирать только специализированные материалы, которые не выделяют токсичных веществ при нагреве. Кабель должен иметь индекс нг-LS, чтобы минимизировать задымление в случае нештатной ситуации.
- Медный кабель ВВГнг-LS с низким дымовыделением;
- Гофротрубы ПВХ, устойчивые к возгоранию;
- Специализированные медицинские розетки с защитными крышками;
- Распределительные щиты с повышенной степенью защиты;
- Заземляющие шины из меди высокой очистки;
- Экранированные кабели для защиты от помех;
- Кабельные вводы и герметичные муфты;
- Маркировочные бирки для идентификации линий.
Ниже приведена таблица с примерными расходами и стоимостью материалов для небольшого диагностического кабинета.
| Материал | Количество | Расход на м2 (прим.) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 300 м | 0.5 м | 85 руб. | 25 500 руб. |
| Гофра ПВХ 20 мм | 150 м | 0.25 м | 35 руб. | 5 250 руб. |
| Розетка медицинская | 20 шт. | — | 1 400 руб. | 28 000 руб. |
| Щит распределительный | 1 шт. | — | 12 000 руб. | 12 000 руб. |
| Заземляющая шина | 2 шт. | — | 800 руб. | 1 600 руб. |
Инструментарий профессионального электрика
Качественный монтаж невозможен без профессионального оборудования. Я всегда проверяю исправность приборов перед выездом на объект. Для работы в медицинских центрах требуются не только стандартные инструменты, но и высокоточные тестеры.
- Перфоратор с регулировкой удара;
- Штроборез для создания ровных каналов;
- Мультиметр для проверки напряжения;
- Тестер изоляции для проверки качества кабеля;
- Обжимной инструмент для наконечников;
- Лазерный уровень для точной разметки;
- Набор профессиональных отверток.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Перфоратор | Сверление отверстий | Обязательно | 18 000 руб. |
| Штроборез | Прокладка каналов | Обязательно | 25 000 руб. |
| Мультиметр | Замеры параметров | Обязательно | 4 500 руб. |
| Тестер изоляции | Проверка безопасности | Обязательно | 12 000 руб. |
| Уровень лазерный | Разметка трасс | Желательно | 7 000 руб. |
Первичная подготовка объекта
Перед началом работ необходимо полностью очистить стены от строительного мусора. Я всегда настаиваю на защите уже установленного медицинского оборудования плотной пленкой. Важным этапом является разметка трасс прокладки кабеля. Все пути должны быть согласованы с медицинским персоналом, чтобы не задеть важные коммуникации или не нарушить планировку стерильных зон.
Работы по подготовке поверхностей
На этом этапе начинается штробление стен под будущие линии. Важно соблюдать глубину, чтобы кабель был надежно защищен. После прокладки штроб создаются посадочные места под подрозетники. Я всегда проверяю плоскость стен перед монтажом кабель-каналов — малейшая кривизна испортит внешний вид всей системы. Места прохода кабелей через перегородки обязательно обрабатываются грунтовкой для обеспечения лучшей адгезии при последующей отделке.
Технология проведения монтажных работ
Процесс монтажа электросети в больнице — это строго последовательная цепочка действий. Я делю этот процесс на 12 ключевых этапов.
- Проектирование и расчет нагрузок по каждой точке потребления.

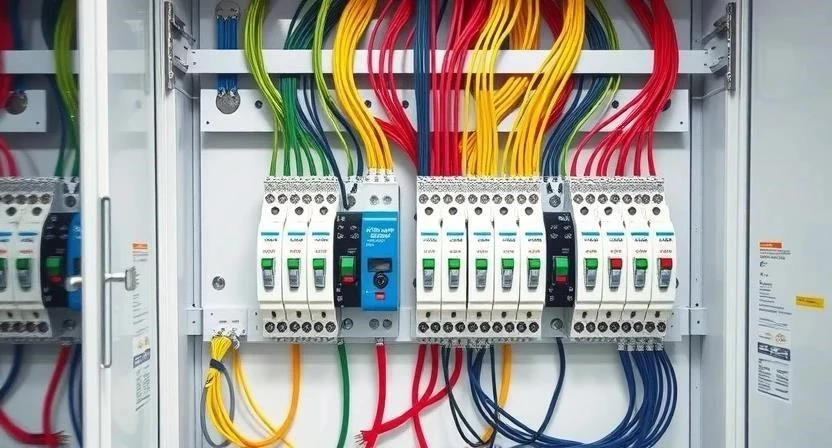

- Монтаж главного распределительного щита.
- Прокладка магистральных линий питания.
- Установка системы заземления и выравнивание потенциалов.
- Монтаж локальных линий к каждой единице оборудования.
- Установка розеток и выключателей.
- Интеграция системы бесперебойного питания (ИБП).
- Монтаж систем защиты от электромагнитных помех (экранирование).
- Подключение и фазировка всех цепей.
- Тестирование цепей и проверка заземления.
- Маркировка всех линий и составление исполнительной схемы.
- Финальный запуск и проверка под нагрузкой.
Для планирования бюджета и времени полезно ориентироваться на следующий график:
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 5-7 дней | Расчет мощностей |
| Монтаж щитового оборудования | 2 дня | Сборка щита |
| Прокладка кабеля | 4-6 дней | Соблюдение трасс |
| Установка розеток/ИБП | 3 дня | Подключение к нагрузке |
| Тестирование и запуск | 2 дня | Проверка заземления |
Пример из практики: Я помню случай, когда при монтаже в операционной мы столкнулись с тем, что стандартное заземление не обеспечивало нужной чистоты сигнала для мониторов пациента. Пришлось дополнительно устанавливать систему выравнивания потенциалов, чтобы убрать паразитные наводки.
Технические особенности и специфика зон
При работе в медицинских центрах нужно учитывать требования к стерильности. В операционных и реанимациях прокладка кабеля должна исключать скопление пыли. Также критически важно учитывать влияние электромагнитных полей. Например, при установке МРТ необходимо применять усиленное экранирование кабелей, чтобы избежать помех. В серверных и электрощитовых важно поддерживать стабильный температурный режим, иначе автоматика может срабатывать ложно из-за перегрева.
Типичные промахи при монтаже
Ошибки в медицине стоят слишком дорого. Я часто вижу, как новички допускают следующие нарушения:
- Использование кабеля без индекса нг-LS;
- Отсутствие разделения фаз для критически важного оборудования;
- Плохое качество заземления или отсутствие контура;
- Игнорирование норм по сечению провода, что ведет к перегреву.
Пример из практики: Однажды мне пришлось переделывать работу после другого мастера, который использовал кабель меньшего сечения для аппарата УЗИ. В итоге при включении прибора на полную мощность напряжение проседало, и диагностика становилась невозможной.
Оценка бюджета проекта
Стоимость монтажа в медцентре значительно выше, чем в жилом доме, из-за сложности материалов и требований к точности. Ниже приведена сравнительная смета.
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Материалы (кабель, щиты, розетки) | 1 комплект | 150 000 руб. | 150 000 руб. |
| Работа мастера (монтаж) | 150 м.п. | 1 200 руб. | 180 000 руб. |
| Специализированное оборудование (ИБП) | 1 шт. | 60 000 руб. | 60 000 руб. |
Если вы решите выполнять часть работ своими руками, можно сэкономить около 30-40% от стоимости услуг, но я крайне не рекомендую экономить на сборке щита и подключении критических линий — здесь нужен профессионал.
Регламентное обслуживание системы
После завершения монтажа работа не заканчивается. Чтобы система служила долго, я рекомендую следовать графику проверок:
- Ежеквартальная проверка сопротивления изоляции кабелей.
- Раз в полгода — техническое обслуживание ИБП и замена аккумуляторов.
- Ежегодная проверка состояния заземляющего контура.
- Контроль температуры в электрощитовых.
- Визуальный осмотр розеток на предмет оплавления.
- Проверка надежности контактов в распределительных щитах.
- Тестирование срабатывания УЗО под нагрузкой.
Способы прокладки и альтернативные решения
Существует два основных подхода к организации сети. Выбор зависит от типа помещения и бюджета.
| Метод | Плюсы | Минусы | |
|---|---|---|---|
| Скрытая проводка | Эстетика, защита от пыли | Сложность ремонта | Для чистых зон |
| Открытая (кабель-каналы) | Легкий доступ, быстрый монтаж | Сложность дезинфекции | Для технических помещений |
| Модульные системы | Гибкость, легкая замена | Высокая цена | Для операционных |
Пример из практики: В одном проекте я использовал модульные системы электропитания для процедурного кабинета. Это позволило быстро переставить оборудование, просто переткнув модули в шину, не штробя стены заново.
Часто задаваемые вопросы
Как выбрать ИБП для медицинского оборудования?
ИБП должен иметь онлайн-режим (double conversion), чтобы полностью изолировать оборудование от скачков напряжения и обеспечить мгновенное переключение при пропадании сети.
Нужно ли отдельное заземление для каждого аппарата?
Все оборудование должно быть объединено в единый заземляющий контур с выравниванием потенциалов, чтобы избежать разности потенциалов между корпусами приборов.
Какие требования к кабелю в стерильных зонах?
Обязательно использование кабеля с индексом нг-LS (низкое дымовыделение и отсутствие токсичного дыма).
Как часто нужно проверять заземление?
Рекомендуется проводить полную проверку контура не реже одного раза в год.
Можно ли использовать обычные бытовые розетки?
Нет, в медицинских учреждениях требуются специализированные розетки, устойчивые к частой дезинфекции и имеющие повышенную надежность контактов.
Что такое экранирование в медицине?
Это использование специальных экранированных кабелей для защиты чувствительной электроники от электромагнитных помех, создаваемых другими приборами.
Как защититься от скачков напряжения?
Необходимо устанавливать стабилизаторы напряжения и качественные устройства защиты от импульсных помех (УЗИП) в распределительном щите.
