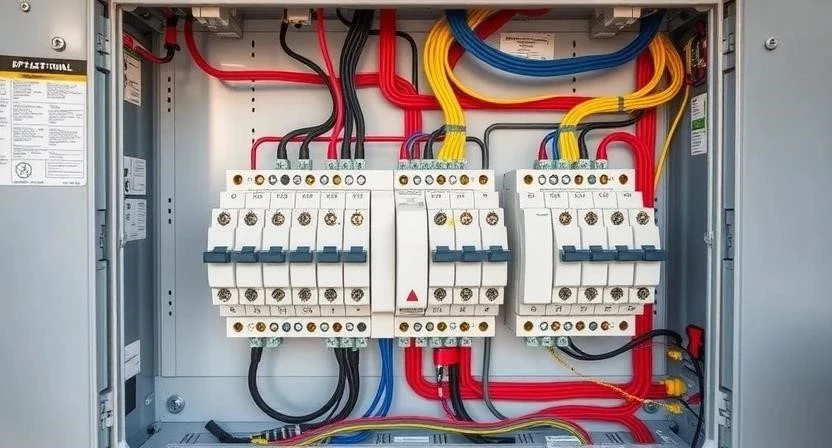

Сборка электрощита своими руками

При проведении капитального ремонта электроснабжение дома требует особого внимания к центральному узлу системы. Сборка электрощита своими руками — это сложная инженерная задача, требующая точности и строгого соблюдения ПУЭ. Качественный монтаж занимает от 6 до 10 часов чистого времени, а стоимость комплектующих может варьироваться от 15 000 до 50 000 рублей в зависимости от количества групп. Правильно спроектированная схема защищает технику от скачков напряжения и предотвращает возгорания.

Основы и предварительные требования

Прежде чем прикасаться к инструментам, я считаю важным оценить свой уровень подготовки. Работа с электричеством не прощает дилетантства. Необходимо изучить требования ПУЭ (Правил устройства электроустановок) и ГОСТ, чтобы ваша схема была законной и безопасной. Главная задача на этом этапе — расчет предполагаемой нагрузки. Я всегда суммирую мощности всех приборов, которые будут работать одновременно, и закладываю коэффициент одновременности.

Я часто сталкиваюсь с тем, что люди пренебрегают расчетом нагрузки, а потом удивляются выбитым пробкам. Если вы не понимаете разницу между фазой и нулем, лучше пригласить специалиста. Монтаж лучше приступать, когда все материалы закуплены, а помещение полностью очищено от строительной пыли. Помните, что любая соринка в клемме может привести к плохому контакту и нагреву.

Комплектация для сборки

Для надежной работы щитка вам потребуется качественная аппаратура. Я рекомендую выбирать компоненты одного производителя, чтобы обеспечить идеальную совместимость модулей на DIN-рейке. Ниже представлен список необходимых позиций:

• Корпус щита (пластиковый или металлический)
• Автоматические выключатели (разной номинальной силы)
• УЗО (устройство защитного отключения) или дифференциальные автоматы
• Нулевые шины (N) и шины заземления (PE)
• Гребенчатая шина для соединения автоматов
• Провод ПВ-3 (ПуГВ) нужных сечений
• Наконечники НШВИ для опрессовки
• Маркировочные кольца или лента для проводов

Для удобства я составил таблицу с примерными расходами на стандартный щиток для двухкомнатной квартиры:

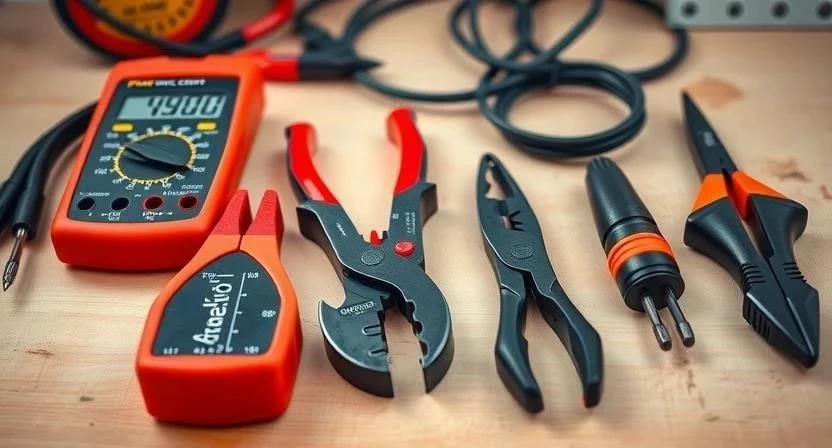

Инструментарий мастера

Качественный инструмент — это половина успеха. Я заметил, что использование дешевых отверток часто приводит к срыву шлицев на винтах автоматов, что крайне опасно. Вам понадобится следующий набор:

• Набор диэлектрических отверток (шлицевые и крестовые)
• Стриппер (инструмент для снятия изоляции)
• Кримпер (обжимной инструмент для наконечников)
• Мультиметр или вольтметр
• Индикатор напряжения
• Пассатижи и бокорезы
• Уровень и перфоратор

Организация рабочего пространства

Перед началом работ необходимо подготовить помещение. Я всегда начинаю с того, что полностью обесточиваю вводную линию в щите или на столбе. Проверяю отсутствие напряжения индикатором — это золотое правило безопасности. Рабочее место должно быть сухим и хорошо освещенным. Если вы собираете щит на полу, обязательно застелите его плотной пленкой или оргалитом, чтобы защитить поверхность от случайных падений инструментов или капель металла.

Монтаж корпуса на стену

Подготовка поверхности требует точности. Сначала я провожу разметку места установки щита, учитывая удобство доступа. Стену необходимо выровнять, если она имеет сильные отклонения. После разметки сверлю отверстия под дюбели. Важно проверять вертикальность установки корпуса с помощью уровня, иначе визуально щит будет смотреться криво, а монтаж внутренних элементов может усложниться. После сверления тщательно удалите пыль из отверстий, чтобы дюбели сели плотно.

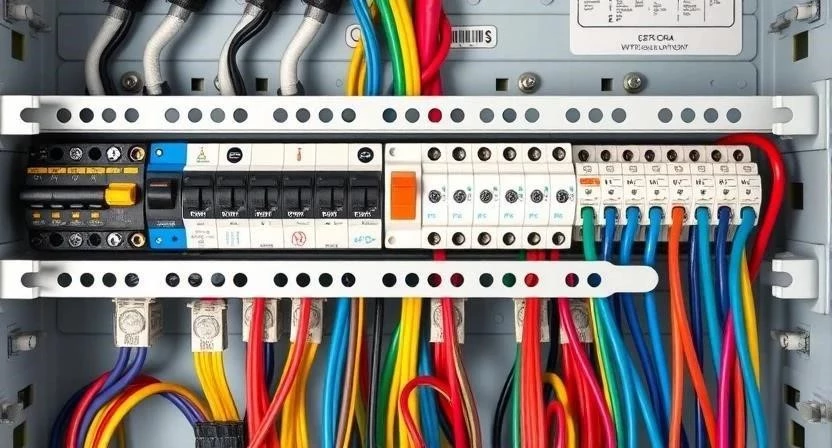

Алгоритм выполнения работ

Процесс сборки требует строгого соблюдения последовательности. Я подготовил для вас пошаговый план с указанием примерного времени на каждый этап:

1. Проектирование и создание схемы распределения. (60 мин) — Нарисуйте на бумаге, какой автомат за какую группу отвечает.
2. Установка DIN-реек и нулевых шин в корпусе. (30 мин) — Закрепите направляющие, на которых будут держаться модули.
3. Размещение автоматических выключателей и УЗО согласно схеме. (40 мин) — Расставьте модули, соблюдая технологический зазор.

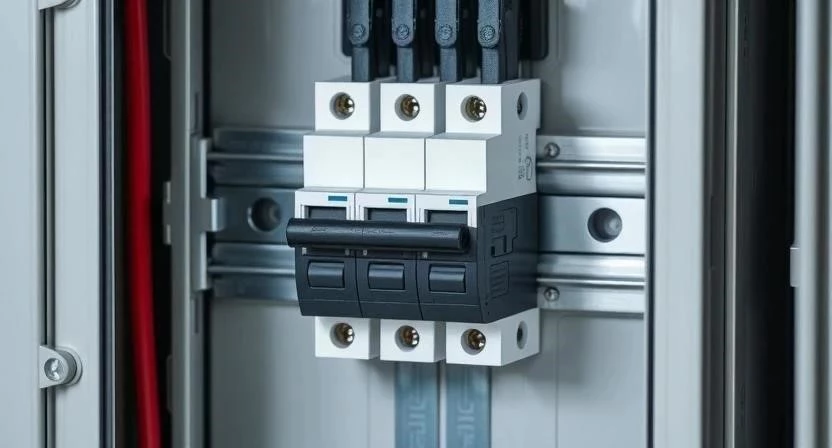

4. Монтаж вводного автомата и главного выключателя. (20 мин) — Это сердце вашей системы.
5. Подключение магистральных шин и перемычек. (50 мин) — Используйте гребенчатую шину для чистоты монтажа.
6. Подвод и зачистка кабелей потребителей. (60 мин) — Аккуратно снимите изоляцию стриппером.
7. Опрессовка проводов наконечниками НШВИ. (90 мин) — Это критический момент для надежного контакта.
8. Подключение фазных линий к автоматам. (40 мин) — Вводите фазу в верхнюю или нижнюю часть модуля согласно схеме.
9. Подключение нулевых и заземляющих проводников к шинам. (40 мин) — Синий провод — на шину N, желто-зеленый — на PE.
10. Маркировка каждой группы проводов. (30 мин) — Чтобы не запутаться при ремонте.
11. Проверка затяжки всех винтовых соединений. (20 мин) — Пройдитесь по каждому контакту еще раз.
12. Тестирование системы под нагрузкой и проверка УЗО. (40 мин) — Финальный этап проверки работоспособности.

Ниже представлена таблица-график для контроля процесса:

Во время выполнения работ я рекомендую использовать наконечники НШВИ. Во время одного из монтажей я допустил ошибку и не затянул клемму на шине N, из-за чего началось искрение. Теперь я всегда использую кримпер для обжима. Это гарантирует, что жилы провода не будут рассыпаться под давлением винта.

Технические тонкости процесса

Соблюдение цветовой маркировки — это не прихоть, а требование безопасности. Фаза (коричневый, черный или красный), ноль (синий) и заземление (желто-зеленый). Также важно оставлять небольшой температурный зазор между модулями для естественного охлаждения. При выборе сечения провода всегда ориентируйтесь на номинал автомата: для розеток это 2.5 мм², для освещения — 1.5 мм². Если поставить автомат на 25А на провод 1.5 мм², провод сгорит раньше, чем сработает защита.

Типичные промахи при монтаже

Даже опытные мастера иногда совершают ошибки. Я выделил основные из них:

1. Использование слишком мощных автоматов (не защищают кабель).
2. Отсутствие или неправильное подключение заземления.
3. Плохой контакт в клеммах из-за отсутствия опрессовки.
4. Путаница в фазах и нулях при подключении УЗО.
5. Перегрузка одной линии слишком большим количеством потребителей.

Смета и финансовая выгода

Многие спрашивают, стоит ли делать это самому. Я подготовил сравнение, чтобы вы могли принять решение:

Эксплуатация и обслуживание

После завершения монтажа работа не заканчивается. Я рекомендую раз в год проводить профилактику: подтягивать винтовые соединения в автоматах, так как от температурных колебаний они могут ослабнуть. Также обязательно нажимайте кнопку «Тест» на УЗО раз в месяц, чтобы убедиться, что механизм не заклинило. Срок службы качественных модульных устройств составляет около 15-20 лет при правильной эксплуатации.

Другие способы организации электроснабжения

Существуют альтернативные варианты. Можно использовать готовые модульные сборки, которые уже собраны на заводе, но они не всегда учитывают специфику вашей планировки. Также можно рассмотреть установку щита в разных местах: например, в коридоре для удобства или в техническом шкафу для эстетики. Если вы выбираете корпус, помните: пластиковые корпуса дешевле и не боятся коррозии, а металлические обеспечивают лучшую защиту от механических повреждений и электромагнитных помех.

Часто задаваемые вопросы

Можно ли ставить УЗО вместо автомата?

Нет, УЗО не защищает от перегрузки и короткого замыкания. Оно защищает только от утечки тока. Для полноценной защиты нужно использовать связку УЗО + автоматический выключатель.

Как выбрать номинал автомата для розетки?

Для стандартных бытовых розеток, рассчитанных на кабель 2.5 мм², оптимальный номинал — 16А. Это обеспечит надежную защиту провода от перегрева.

Зачем нужны наконечники НШВИ?

Они позволяют объединить все многожильные проволоки в единый монолитный контакт. Без них жилы могут расплющиваться винтом, что ведет к плохому контакту и пожару.

Что делать, если щиток постоянно греется?

Это признак плохого контакта или перегрузки. Первым делом проверьте затяжку всех клемм и убедитесь, что суммарная мощность приборов не превышает номинал вводного автомата.

Обязательно ли заземление в старом доме?

Да, это жизненно важно. Даже в старых домах наличие контура заземления значительно снижает риск поражения током при пробое изоляции на корпус прибора.

Какое сечение провода использовать для ввода?

Для ввода в квартиру обычно используют кабель сечением 6 мм² или 10 мм² (медь), в зависимости от выделенной мощности на дом.

Чем отличается дифференциальный автомат от связки УЗО+автомат?

Дифференциальный автомат совмещает в себе функции и того, и другого в одном модуле. Это экономит место в щитке, но стоит дороже и при поломке одного механизма выключается вся линия.
