Неисправная электропроводка является основной причиной возникновения бытовых пожаров. Полная замена системы в стандартной двухкомнатной квартире занимает от 5 до 7 дней и требует существенных финансовых вложений. Обеспечить безопасность электропроводки — это сложная инженерная задача, требующая точного расчета нагрузок и строгого соблюдения ПУЭ. Правильный подход к монтажу защитит дорогую технику и обеспечит безопасность жизни всех членов семьи.
- Оценка сложности и предварительные условия
- Список необходимых комплектующих
- Инструментарий для монтажа
- Подготовка жилого пространства
- Подготовка поверхностей стен
- Алгоритм проведения электромонтажных работ
- Технические тонкости и нормы
- Типичные ошибки новичков
- Смета и финансовые затраты
- Обслуживание системы после монтажа
- Современные решения и сравнение
- Ответы на частые вопросы
Оценка сложности и предварительные условия
Прежде чем браться за инструменты, нужно оценить масштаб предстоящих работ. Сложность процесса напрямую зависит от типа стен, материала перегородок и текущего состояния электросети. Базовые знания электрики необходимы, чтобы не допустить фатальных ошибок при работе с напряжением. Я рекомендую учитывать, что самостоятельный монтаж требует определенных допусков и навыков. Если задача включает в себя перенос щитка или монтаж сложного заземляющего контура, я советую обязательно звать профессионального мастера-электрика.
Список необходимых комплектующих
Для качественного монтажа я использую только проверенные комплектующие, которые соответствуют стандартам пожарной безопасности. Качественный выбор материалов — это половина успеха.
- Кабель ВВГнг-LS (медный, не поддерживающий горение);
- Автоматические выключатели разных номиналов;
- Устройство защитного отключения (УЗО);
- Дифференциальные автоматы;
- Гофротрубы для защиты кабельных линий;
- Распределительные коробки;
- Клеммники (например, Wago);
- Подрозетники для установки розеток.
| Материал | Количество (на 60 м²) | Расход на м² | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 2.5 м | 120 руб. | 18 000 |
| Кабель ВВГнг-LS 3х1.5 | 100 м | 1.6 м | 90 руб. | 9 000 |
| Автомат 16А | 10 шт. | — | 450 руб. | 4 500 |
| УЗО 40А/30мА | 3 шт. | — | 2 500 руб. | 7 500 |
| Гофротруба ПВХ | 120 м | 2 м | 40 руб. | 4 800 |
Инструментарий для монтажа
Правильный инструмент значительно ускоряет процесс и делает его безопасным. Я всегда делю инструменты на обязательные и вспомогательные.

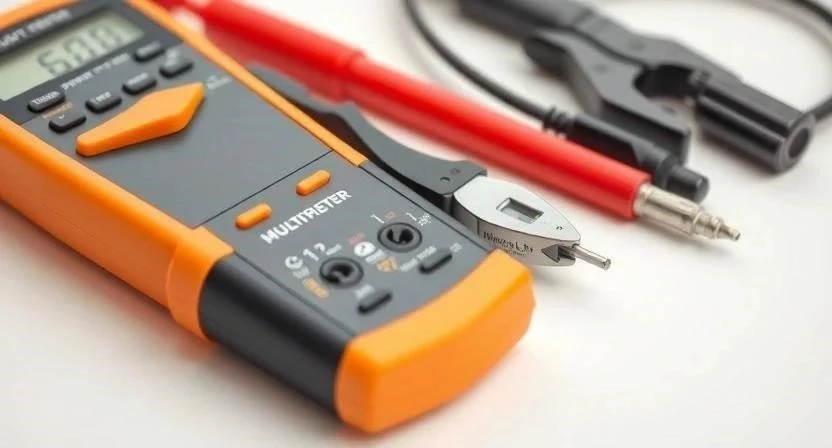

- Мультиметр для проверки напряжения;
- Индикатор напряжения (бесконтактный);
- Стриппер для быстрой зачистки изоляции;
- Набор отверток (шлицевые и крестовые);
- Перфоратор для штробления стен;
- Строительный уровень для ровного монтажа;
- Пассатижи и бокорезы.
Если вы делаете ремонт впервые, покупка всего списка может обойтись дорого. В таком случае я советую арендовать перфоратор, а мелкий инструмент (отвертки, стриппер) лучше купить сразу, так как он пригодится в будущем.
Подготовка жилого пространства
Начинаю работу с полного обесточивания всей сети. Это базовое правило, которое нельзя игнорировать. Далее я провожу разметку будущих трасс согласно проекту электроснабжения. Чтобы защитить мебель и напольное покрытие, их нужно плотно укрыть защитной пленкой. Организация выноса строительного мусора должна происходить постоянно, чтобы рабочая зона оставалась свободной и безопасной.
Подготовка поверхностей стен
Штробление стен — самый трудоемкий и пыльный этап. Я тщательно очищаю полученные каналы от строительной пыли и крошки. Перед установкой оборудования важно проверить прочность основания, чтобы подрозетники и щиток надежно держались в стене. Подготовка мест под установку распределительного щитка требует особой точности, так как это «сердце» всей системы.
Алгоритм проведения электромонтажных работ
Для достижения качественного результата я следую строгому порядку действий. Важно соблюдать технику безопасности: используйте перчатки, защитные очки и респиратор при штроблении. Работа с химическими составами (если используются герметики) требует проветривания помещения.
- Проведение диагностики текущего состояния сети.
- Составление подробной схемы нагрузок.

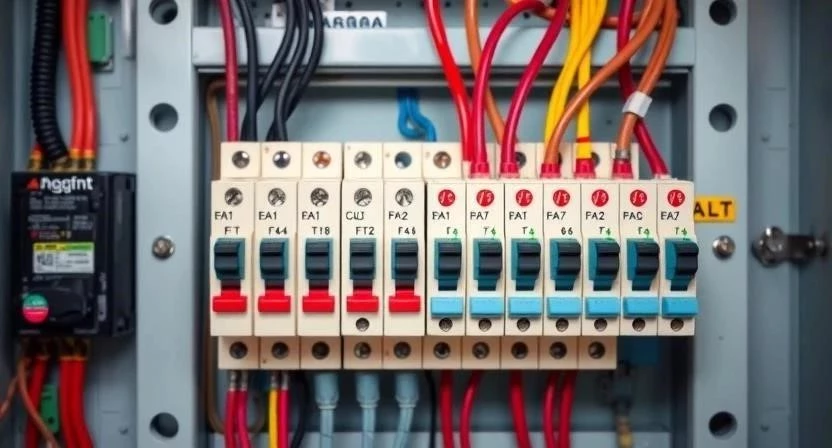

- Монтаж распределительного щита.
- Прокладка магистральных линий в гофротрубах.
- Установка подрозетников в подготовленные штробы.
- Монтаж заземляющего контура.
- Подключение защитных устройств (УЗО, дифф. автоматы).
- Соединение проводов в распределительных коробках.

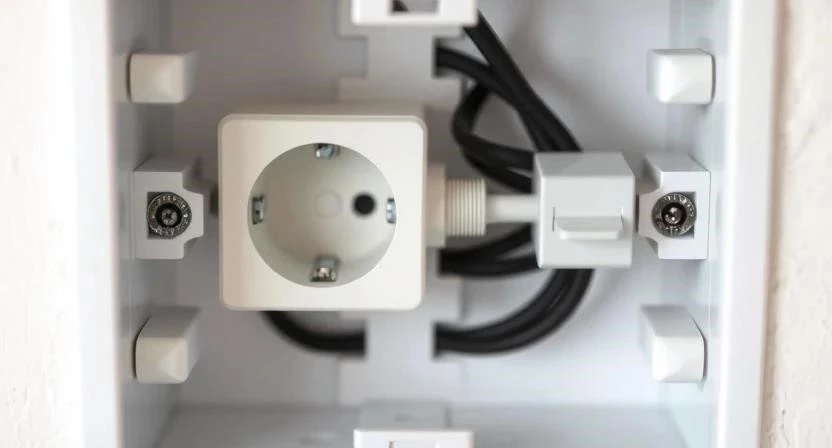

- Установка розеток и выключателей.
- Проверка целостности изоляции.
- Тестовый запуск системы под нагрузкой.
- Финальный замер напряжения в каждой точке.
Личный опыт: Когда я монтировал электрощит в одной из квартир, я чуть не забыл про четкую маркировку фаз и нуля. В итоге пришлось переделывать часть соединений, чтобы избежать путаницы при последующей эксплуатации. Всегда маркируйте провода сразу!
| Этап работ | Примерное время | Особенности выполнения |
|---|---|---|
| Диагностика и схема | 4 часа | Важно учесть все мощные приборы |
| Штробление и подготовка | 1-2 дня | Много пыли, нужна защита мебели |
| Монтаж линий и щита | 2 дня | Соблюдение траекторий по ПУЭ |
| Установка фурнитуры | 1 день | Аккуратная заделка краев подрозетников |
| Тесты и замеры | 3 часа | Проверка работы УЗО обязательно |
Технические тонкости и нормы
Правильный подбор сечения кабеля под конкретную нагрузку — это основа пожарной безопасности. Я всегда сверяюсь с нормами ПУЭ, чтобы избежать перегрева проводов. Важно учитывать температурные режимы: при монтаже в неотапливаемых помещениях нужно выбирать кабель с соответствующей изоляцией. Также я проверяю совместимость материалов, чтобы избежать электрохимической коррозии при соединении разных металлов.
Личный опыт: Я всегда проверяю сечение кабеля лично, используя штангенциркуль, если есть сомнения в качестве поставщика. Один раз мне попался кабель, где реальное сечение было на 20% меньше заявленного, что могло привести к оплавлению изоляции.
| Нагрузка (кВт) | Тип кабеля | Сечение (мм²) | Макс. ток (А) |
|---|---|---|---|
| до 3.5 | Медный (ВВГнг-LS) | 1.5 | 16 |
| до 4.6 | Медный (ВВГнг-LS) | 2.5 | 25 |
| до 7.0 | Медный (ВВГнг-LS) | 4.0 | 32 |
| до 9.0 | Медный (ВВГнг-LS) | 6.0 | 40 |
Типичные ошибки новичков
Многие пытаются сэкономить, совершая критические ошибки. Вот основные из них:
- Использование скруток вместо современных клеммников;
- Выбор неправильного номинала автоматического выключателя;
- Полное отсутствие заземления в системе;
- Перегрузка одной линии слишком большим количеством потребителей;
- Игнорирование защиты от утечек тока.
Личный опыт: Однажды я видел, как люди пытались соединить медную и алюминиевую проводку простой скруткой. В результате через полгода место контакта начало греться и дымить. Никогда не делайте так, используйте только специальные клеммы для перехода с одного металла на другой.
Смета и финансовые затраты
Стоимость ремонта сильно варьируется. Частичный ремонт (замена только розеток) обойдется значительно дешевле, но не решит проблему старой проводки в стенах. Полная замена — это инвестиция в безопасность.
| Статья расходов | Количество | Цена (руб.) | |
|---|---|---|---|
| Материалы (кабель, щит, УЗО) | 1 комплект | 35 000 | 35 000 |
| Работа электрика | 60 м² | 800 / м² | 48 000 |
| Расходники (гофра, коробки) | 1 комплект | 7 000 | 7 000 |
| Всего (с мастером) | — | — | 90 000 |
| Всего (своими руками) | — | — | 42 000 |
Обслуживание системы после монтажа
После завершения всех работ важно не забывать о профилактике. Я рекомендую придерживаться следующего плана:
- Проводить регулярную проверку затяжки контактов в щитке;
- Ежегодно нажимать кнопку «Тест» на УЗО для проверки его работоспособности;
- Контролировать сроки службы изоляции (в среднем 20-25 лет);
- Осматривать розетки на предмет появления нагрева или запаха;
- Не допускать использования мощных приборов через дешевые удлинители.
Современные решения и сравнение
Сегодня можно использовать беспроводные системы управления освещением, что упрощает монтаж. Также популярны умные реле, которые позволяют мониторить нагрузку через смартфон. При выборе проводников всегда отдавайте предпочтение меди, так как алюминий устарел и менее надежен в бытовых условиях.
| Характеристика | Автоматический выключатель | УЗО |
|---|---|---|
| Основная функция | Защита от КЗ и перегрузки | Защита от утечки тока (удара) |
| Реакция на КЗ | Мгновенно отключает | Не является основной защитой |
| Защита человека | Низкая | Высокая |
Ответы на частые вопросы
Почему постоянно выбивает автомат?
Скорее всего, происходит перегрузка сети или в цепи есть короткое замыкание. Проверьте, не включено ли слишком много мощных приборов одновременно.
Нужно ли заземление в современной квартире?
Да, наличие заземления обязательно для безопасности. Оно защищает от поражения током при пробое изоляции на корпус прибора.
Как часто нужно менять проводку?
Срок службы медной проводки составляет около 30 лет, алюминиевой — около 20 лет. Если проводка старая, ее лучше заменить превентивно.
Что делать, если почувствовал запах гари?
Немедленно обесточьте квартиру через главный автомат в щитке и вызовите специалиста для поиска места повреждения.
Можно ли использовать алюминиевый кабель?
В новых проектах использовать алюминий в жилых помещениях не рекомендуется из-за его хрупкости и меньшей проводимости.
Как проверить, работает ли УЗО?
На корпусе большинства устройств есть кнопка «Тест». Нажмите ее — если питание отключилось, значит, устройство исправно.
