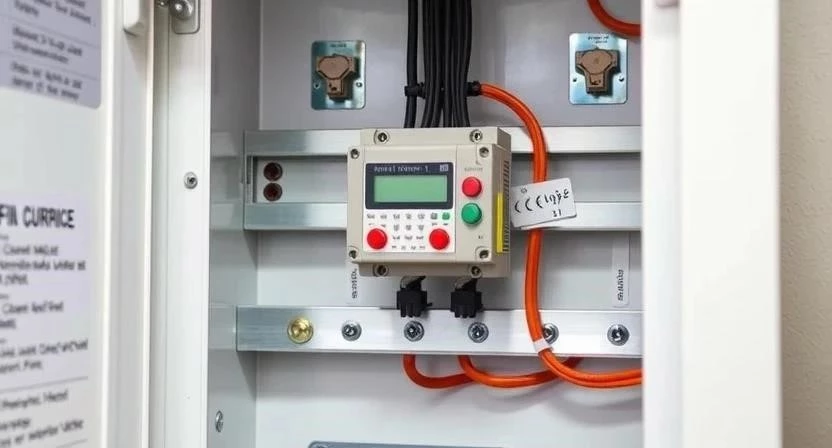

Замена старой проводки в квартире всегда начинается с обеспечения базовой безопасности жильцов. Я лично столкнулся с необходимостью монтажа защитной автоматики, когда старые пробки начали искрить при включении мощной стиральной машины. Сложность работ оценивается как средняя, требующая базовых навыков обращения с электрикой, а стоимость качественного устройства составляет от 1500 до 4500 рублей, причем весь процесс установки занимает около 2-3 часов. Устройство защитного отключения спасает человеческую жизнь при случайном касании оголенного провода, мгновенно прерывая подачу питания при малейшей утечке тока.
Что нужно знать перед началом
Работы с электрощитком требуют предельной концентрации и понимания базовых физических процессов. Я всегда повторяю начинающим мастерам: шутить с напряжением 220 вольт нельзя. Сложность таких работ средняя, но цена ошибки высока — от выхода из строя дорогой бытовой техники до электротравмы.
Для самостоятельного монтажа необходимы базовые навыки электромонтажа, умение пользоваться мультиметром и четкое понимание схемы распределения линий в квартире. Временные затраты на подготовку и установку составят примерно 2-3 часа непрерывной работы.
Правила техники безопасности здесь на первом месте: я всегда работаю в диэлектрических перчатках, использую инструмент с изолированными ручками и обязательно проверяю отсутствие напряжения специальным прибором перед тем, как лезть внутрь распределительного щита.
Необходимые материалы
Правильный подбор комплектующих определяет надежность всей электросистемы. Я закупаю материалы только в специализированных магазинах электрики, избегая дешевых рыночных подделок. Для качественного монтажа мне понадобились следующие компоненты.
- Электромеханическое УЗО 2-полюсное 40А 30мА (тип АС) — 1 шт. для защиты розеточной группы.
- Медный моножильный кабель ВВГнг-LS сечением 3х2.5 мм² для коммутации — 3 метра.
- Медные луженые наконечники НШВИ для опрессовки многопроволочных жил — 10 шт.
- Нулевая рабочая шина на DIN-рейку в изолированном корпусе — 1 шт.
- Шина соединительная гребенчатая (Pin) 1-полюсная — 1 шт.
- Маркировочные наклейки для подписания линий в щитке — 1 комплект.
- Термоусадочная трубка разных диаметров для изоляции соединений — 1 метр.
- Диэлектрическая лента (изолента премиум-качества) — 1 рулон.
Для наглядности свел базовые данные по материалам в удобную таблицу:
| Материал | Количество | Расход на м² / точку | Цена за ед. (руб.) | |
|---|---|---|---|---|
| УЗО Schneider Electric 40А/30мА | 1 шт. | 1 шт. на группу | 2800 | 2800 |
| Кабель ВВГнг-LS 3х2.5 | 3 м | по месту | 120 | 360 |
| Наконечники НШВИ 2.5 | 10 шт. | на каждый провод | 5 | 50 |
| Шина N на DIN-рейку | 1 шт. | 1 шт. на щиток | 150 | 150 |
| Гребенчатая шина | 1 шт. | по длине ряда | 300 | 300 |

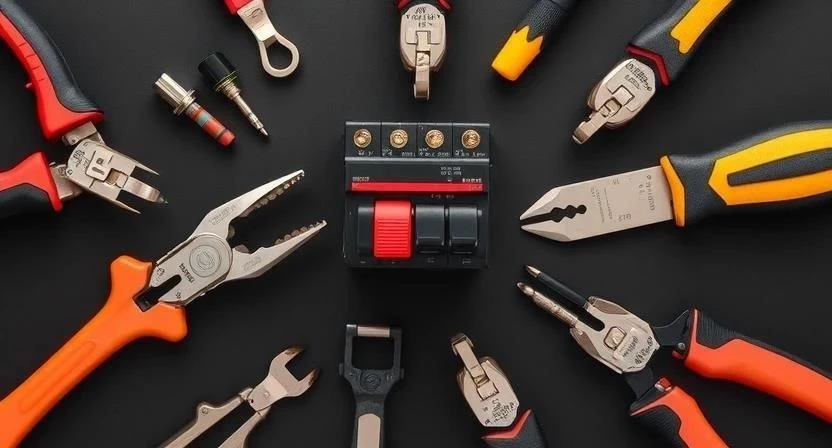

Необходимые инструменты
Специализированный инструмент сильно ускоряет работу и гарантирует надежность контактов. Я собрал базовый набор, который выручает меня на любых объектах.
| Инструмент | Назначение | Обязательно / Желательно | Цена (руб.) |
|---|---|---|---|
| Отвертка с изолированным жалом (-) и (+) | Затяжка винтовых клемм автоматов | Обязательно | 450 |
| Стриппер автоматический | Быстрое снятие изоляции с кабелей | Обязательно | 1200 |

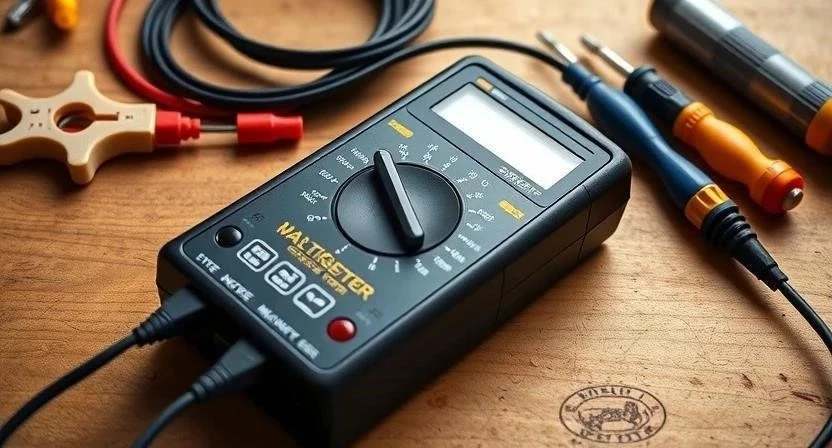

| Мультиметр цифровой | Проверка напряжения и прозвонка цепи | Обязательно | 800 |
| Индикаторная отвертка-пробник | Поиск фазного провода | Обязательно | 150 |
| Пресс-клещи для наконечников | Опрессовка многожильных проводов НШВИ | Обязательно | 1500 |
| Строительный фонарик налобный | Освещение темного электрощитка | Желательно | 600 |
Подготовка помещения
Перед началом грязных и ответственных электротехнических манипуляций я всегда обеспечиваю беспрепятственный доступ к распределительному щитку, убирая все лишние вещи из прихожей. Первым делом я полностью отключаю вводной автомат на лестничной площадке, обесточивая всю квартиру целиком. Затем с помощью надежного цифрового мультиметра я дважды проверяю полное отсутствие напряжения на клеммах вводного автомата. Я организую яркое переносное рабочее место, устанавливая аккумуляторный фонарь на штативе, так как штатного света в коридоре при отключенном электричестве явно недостаточно для точной работы с проводами.
Подготовка поверхности
Ремонт электропроводки не прощает халатности, поэтому ревизия старой инфраструктуры занимает у меня не меньше часа. Я открываю крышку квартирного щитка и тщательно очищаю внутреннее пространство от строительной пыли с помощью мощного пылесоса с узкой насадкой. Я внимательно осматриваю состояние вводных кабелей: если изоляция имеет следы перегрева, потемнела или потрескалась, этот участок я безжалостно отрезаю. Я проверяю состояние латунных шин заземления и нуля, зачищаю их мелкой наждачной бумагой до металлического блеска, так как плохой контакт в этих местах вызывает нагрев и искрение. Особое внимание уделяю контуру заземления: с помощью мультиметра я прозваниваю жилу заземления до главной заземляющей шины в подъезде, убеждаясь в целостности защитной цепи, ведь защита от утечки тока бессильна без исправного заземляющего проводника.

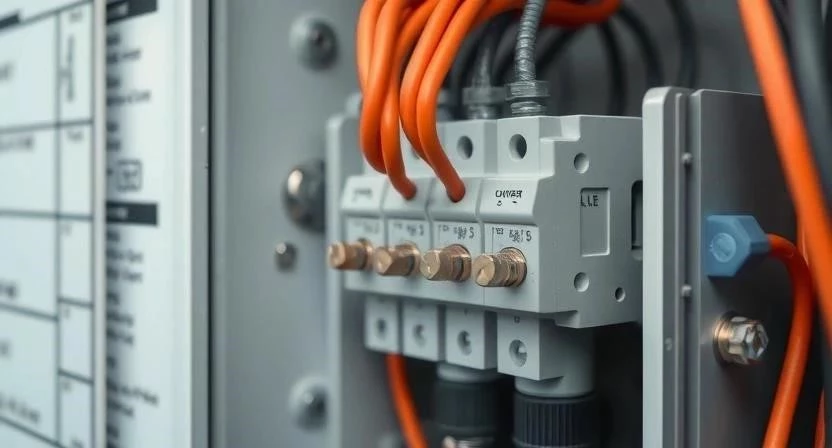

Пошаговая инструкция
Монтаж защитного устройства требует строгого соблюдения последовательности. Я выполняю эту работу по проверенному алгоритму, который использую уже много лет.
- Выбор номинала УЗО (15 минут). Я рассчитал, что для защиты стиральной машины и розеток ванной комнаты требуется устройство на 40 ампер с током утечки 30 миллиампер.
- Разметка места в щитке (10 минут). Я определяю свободное пространство на DIN-рейке рядом с вводным автоматическим выключателем.
- Монтаж устройства на DIN-рейку (5 минут). Я защелкиваю корпус прибора на металлическом профиле с помощью встроенной защелки, оттягивая ее отверткой.
- Подключение фазного провода (15 минут). Я завожу фазу с выхода автоматического выключателя на верхнюю клемму УЗО, обозначенную буквой L, предварительно зачистив конец кабеля стриппером на 10 мм.
- Подключение нулевого провода (15 минут). Я подвожу рабочий ноль от общей шины к верхней клемме прибора, строго соблюдая маркировку буквами N, чтобы не перепутать входы.
- Соединение с нагрузкой (20 минут). Я подключаю отходящие фазные и нулевые провода к нижним клеммам устройства защитного отключения, ведущим к потребителям.
- Проверка затяжки клемм (10 минут). Я беру изолированную отвертку и с усилием подтягиваю каждый винтовой зажим, слегка покачивая провод для контроля надежности фиксации.
- Первое включение (5 минут). Я поднимаю вводной автомат на лестнице, подаю напряжение в квартиру и аккуратно перевожу рычаг смонтированного прибора в верхнее рабочее положение.
- Тестирование кнопкой Тест (2 минуты). Я нажимаю механическую кнопку с надписью «Т» на лицевой панели прибора и радуюсь мгновенному щелчку — устройство моментально сработало и обесточило линию.
- Финальная проверка мультиметром (15 минут). Я замеряю выходное напряжение на клеммах нагрузки, убеждаясь в стабильности параметров сети и правильности собранной схемы.
Важные нюансы
В процессе работы я всегда учитываю микроклимат внутри электрощитка. Температурный режим играет огромную роль: если щиток установлен в узком закрытом шкафу на солнце, прибор может срабатывать ложно от перегрева биметаллической пластины. Совместимость с автоматическими выключателями проверяется заранее — номинал УЗО по току всегда должен быть на ступень выше или равен номиналу защитного автомату, стоящего перед ним, иначе сильная перегрузка сожжет контакты устройства. Повышенная влажность в подсобных помещениях или ванных комнатах напрямую влияет на естественный ток утечки, поэтому для мокрых зон я всегда выбираю модели с порогом срабатывания 10 мА. Время срабатывания качественного электронного или электромеханического прибора составляет доли секунды, что гарантирует сохранение жизни человека при аварии.
Частые ошибки
Новички часто совершают типичные промахи, которые сводят на нет всю электробезопасность в доме. Я неоднократно переделывал чужие щитки после таких экспериментов.
- Перепутанные фаза и ноль на входе или выходе прибора приводят к тому, что устройство перестает корректно анализировать дифференциальный ток и не срабатывает при аварии.
- Установка УЗО в квартиру без физического заземления — грубейшая ошибка, из-за которой прибор будет постоянно «выбивать» при малейшей сырости в розетках.
- Неправильный выбор номинального тока: установка прибора на 16А под вводной автомат на 32А приведет к плавлению корпуса из-за перегрузки мощными приборами.
- Игнорирование регулярной проверки кнопкой «Тест» приводит к залипанию механизма внутри корпуса за годы простоя.
- Подключение нулевого рабочего проводника после прибора к заземляющей шине вызывает мгновенное срабатывание защиты при любой включенной нагрузке.
Расчет стоимости
Я всегда считаю финансовую выгоду от самостоятельного выполнения электромонтажных работ. Покупка материалов и вызов профессионального мастера имеют существенную разницу в бюджете.
| Статья расходов | Количество | Цена за ед. (руб.) | |
|---|---|---|---|
| УЗО 2-полюсное 40А | 1 шт. | 2800 | 2800 |
| Сопутствующие расходники (провода, шины) | Комплект | 910 | 910 |
| Услуги профессионального электрика | 1 выезд / работа | 2500 | 2500 |
| — | — | 6210 | |
| — | — | 3710 |
| Своими руками (руб.) | С мастером (руб.) | Чистая экономия (руб.) |
|---|---|---|
| 3710 | 6210 | 2500 |
Уход после завершения
После заверщения монтажа я не забываю про элементарное обслуживание защитной автоматики. Раз в месяц я обязательно открываю электрощиток и нажимаю тестовую кнопку для проверки подвижности механизма. Каждые полгода я проверяю винтовые клеммы на предмет ослабления контакта от температурных колебаний и подтягиваю их отверткой. Срок службы качественных брендовых устройств составляет не менее 10-15 лет при условии эксплуатации в сухих помещениях с нормальным уровнем влажности и без превышения допустимых нагрузок на сеть.
Альтернативные варианты
Выбор защитной аппаратуры на рынке сегодня велик, и я часто помогаю соседям разобраться в этих аббревиатурах. Сравнение различных защитных устройств помогает сделать правильный выбор для конкретных условий.
| Параметр / Устройство | УЗО (Устройство защитного отключения) | Дифференциальный автомат (Дифавтомат) | Реле напряжения |
|---|---|---|---|
| Функционал | Защита только от утечки тока | Защита от утечки + КЗ + перегрузка | Защита от скачков напряжения в сети |
| Количество занимаемого места | Занимает 2 модуля в щитке | Занимает 2 модуля (все в одном) | Занимает 2-3 модуля |
| Ремонтопригодность | При сработке автомата отдельно | Меняется полностью весь прибор | Работает автономно |
| Средняя цена | 2500 — 4000 руб. | 3500 — 6000 руб. | 2200 — 4500 руб. |
FAQ
Почему постоянно выбивает устройство сразу после включения?
Скорее всего, где-то нарушена изоляция проводки или перепутаны нулевые проводники разных групп после прибора.
Можно ли ставить одно мощное устройство на всю квартиру?
Технически можно, но при малейшей утечке в одной розетке будет гаснуть свет во всем доме, что крайне неудобно.
Какая главная разница между автоматом и УЗО?
Автомат защищает провода от перегрева и пожара, а УЗО защищает человека от удара электрическим током.
Нужно ли заземление для корректной работы прибора?
Да, электромеханическое устройство сработает при касании фазы, но с заземлением безопасность повышается в разы.
Что означает маркировка типа «АС» на корпусе?
Это стандартный тип, реагирующий на переменный синусоидальный ток утечки, который преобладает в быту.
Как часто нужно проверять работоспособность кнопкой «Тест»?
Производители рекомендуют делать такую проверку не реже одного раза в месяц.
Почему устройство не срабатывает при нажатии кнопки «Тест»?
Это указывает на неисправность внутреннего механизма или отсутствие напряжения на клеммах прибора.
Можно ли установить прибор самостоятельно без допуска?
В собственном жилье вы можете выполнять любые электромонтажные работы, соблюдая правила безопасности.
Какой ток утечки выбрать для ванной комнаты?
Для мокрых зон и стиральных машин я рекомендую ставить исключительно модели с током утечки 10 мА.
