Протечка в ванной или на кухне может превратиться в серьезную проблему за считанные минуты. Вода, попадая в электрические узлы, провоцирует короткое замыкание, что чревато пожаром или поражением током. Защита электропроводки от воды требует тщательного подхода к выбору материалов и технологии монтажа. Я часто видел, как простая ошибка в герметизации приводила к дорогостоящему ремонту всей системы. Правильная подготовка и использование специализированных компонентов помогут избежать этих рисков.
- Оценка ситуации перед началом работ
- Список необходимых комплектующих
- Инструментарий для монтажа
- Подготовка рабочего пространства
- Подготовка поверхностей и каналов
- Технология безопасного монтажа
- Важные технические нюансы
- Типичные ошибки при монтаже
- Расчет стоимости работ и материалов
- Правила ухода за системой
- Современные альтернативные решения
- Часто задаваемые вопросы
- Что делать, если розетка уже попала в воду?
- Можно ли использовать обычный силикон для изоляции?
- Какое УЗО выбрать для защиты от затопления?
- Поможет ли гофра полностью защитить проводку?
- Как часто проверять защиту?
- Чем отличается IP44 от IP67?
- Можно ли прокладывать проводку в полу?
- Нужно ли менять проводку после сильного затопления?
Оценка ситуации перед началом работ
Прежде чем приступать к монтажу, необходимо оценить риски затопления в конкретном помещении. В ванных комнатах и зонах кухни вероятность попадания влаги на контакты максимальна. Основная задача — обеспечить электробезопасность так, чтобы даже при сильной протечке система не вышла из строя. Работы по гидроизоляции проводки могут занять от одного до трех дней в зависимости от сложности разводки. Я всегда советую не экономить на защитных устройствах, так как их стоимость несопоставима с ущербом от пожара.
В некоторых случаях, если планируется полная замена системы в старом фонде, лучше сразу вызвать профессионального электрика. Вот несколько ситуаций, когда самостоятельный монтаж может быть опасен:
- Необходимо проводить работы в распределительном щите с высоким напряжением.
- Требуется глубокая проверка изоляции старых линий с помощью мегаомметра.
- Нужно переделывать систему заземления в многоквартирном доме.
- Обнаружены признаки утечки тока в уже установленных стенах.
- Вы планируете монтаж сложных систем автоматизации в условиях высокой влажности.
Список необходимых комплектующих
Для создания надежной системы важно использовать материалы, устойчивые к коррозии и воздействию влаги. Я рекомендую выбирать кабель с двойной изоляцией, который не теряет своих свойств при повышенной влажности. Основной упор следует делать на герметичность каждого соединения.
- Влагозащищенный медный кабель (например, ВВГнг-LS);
- Специализированные герметики (силиконовые или полиуретановые);
- Термоусадочные трубки с клеевым слоем;
- Монтажные коробки с высоким индексом IP;
- УЗО (устройство защитного отключения) и дифференциальные автоматы;
- Влагозащищенные розетки и выключатели;
- Гофрированные трубы (ПВХ или ПНД для влажных зон);
- Расходные материалы: дюбели, анкеры, изолента.
Ниже представлена таблица с ориентировочными ценами на основные компоненты.
| Наименование | Расход на 10 м | Примерная цена |
|---|---|---|
| Кабель ВВГнг-LS | 10 м | 1 500 руб. |
| Гофра ПВХ | 10 м | 400 руб. |
| УЗО (16А) | 1 шт. | 1 200 руб. |
| Герметик силиконовый | 0.5 тюбика | 350 руб. |
| Розетка IP44 | 1 шт. | 500 руб. |

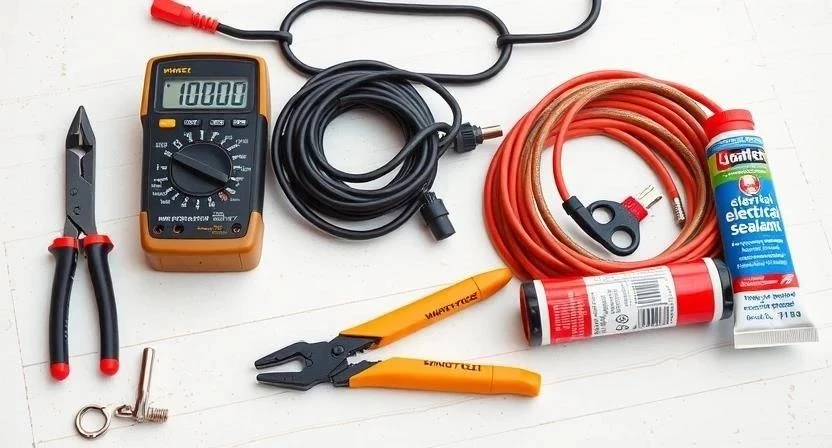

Инструментарий для монтажа
Качественный инструмент — залог того, что соединения будут плотными, а изоляция не будет повреждена. Я лично использую только проверенные модели, так как плохой инструмент может повредить оболочку кабеля, что приведет к утечке тока в будущем.
Для работы вам понадобятся:
- Мультиметр (для проверки напряжения и целостности цепи);
- Стриппер (для аккуратного снятия изоляции);
- Строительный фен (необходим для работы с термоусадкой);
- Набор отверток (шлицевые и крестовые);
- Строительный уровень;
- Перфоратор;
- Прибор для проверки сопротивления изоляции (желательно арендовать).
Подготовка рабочего пространства
Перед началом любых манипуляций необходимо полностью обесточить сеть. Это критически важно для вашей безопасности. Я всегда проверяю отсутствие напряжения мультиметром, прежде чем коснуться проводов. Если в помещении есть мебель, ее нужно накрыть защитной пленкой, чтобы избежать попадания строительной пыли. Также следует вынести лишние предметы и подготовить зоны, где может скапливаться вода, если вы проводите работы в подвальных или технических помещениях.
Подготовка поверхностей и каналов
Тщательная очистка штроб от пыли и мусора — это не просто вопрос эстетики, а вопрос адгезии герметика. Если в штробе останется пыль, герметизация вводов кабеля будет неэффективной. Я проверяю целостность всех существующих линий, чтобы новые работы не спровоцировали повреждение старой проводки. В местах прохода кабеля через перекрытия или стены обязательно используйте грунтовку. Это обеспечит надежное прилегание гидроизоляционных материалов. Также проверьте стены на предмет наличия скрытых трещин, через которые может просачиваться вода.
Технология безопасного монтажа
Соблюдение последовательности этапов гарантирует, что система будет работать исправно даже в экстремальных условиях.
- Планирование трасс (1 час): Прокладывайте линии с учетом небольших уклонов, чтобы вода не застаивалась в гофре.

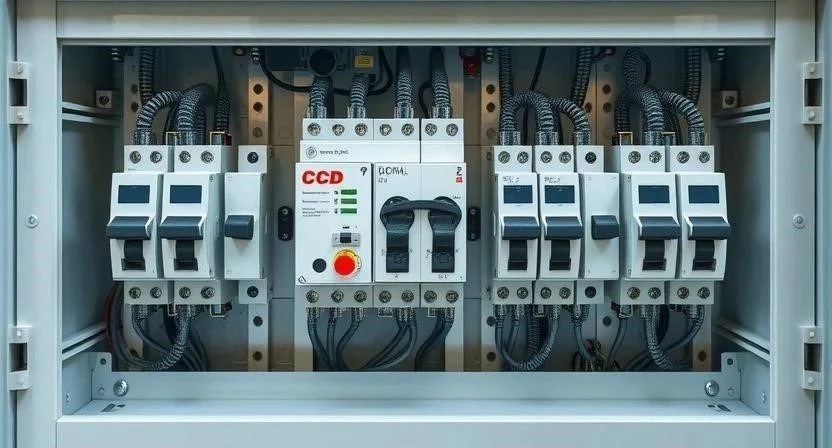

- Установка защиты (2 часа): Монтируйте УЗО и дифференциальные автоматы в щитке.
- Прокладка кабеля (3 часа): Укладывайте влагозащищенный кабель внутри гофры.
- Монтаж коробок (2 часа): Используйте монтажные коробки с высокой степенью защиты IP.
- Герметизация вводов (1.5 часа): Заделывайте места входа кабеля в коробки герметиком.
- Установка фурнитуры (3 часа): Монтируйте влагозащищенные розетки и выключатели.
- Изоляция соединений (2 часа): Применяйте термоусадку с клеевым слоем на все стыки.
- Заземление (1.5 часа): Подключите все металлические элементы к контуру заземления.
- Проверка герметичности (1 час): Визуально и тактильно проверьте все стыки.
- Тестирование под нагрузкой (0.5 часа): Включите приборы для проверки стабильности.
- Проверка УЗО (0.5 часа): Нажмите кнопку «Тест», чтобы убедиться в срабатывании защиты.
- Маркировка (1 час): Подпишите все линии в электрощите для удобства эксплуатации.
Ниже приведен план работ для наглядности:
| Этап | Инструмент | Результат |
|---|---|---|
| Подготовка штроб | Перфоратор, пылесос | Чистые каналы для кабеля |
| Монтаж кабеля | Стриппер, гофра | Проложенная трасса |
| Герметизация | Пистолет для герметика | Защищенные стыки |
| Тестирование | Мультиметр, кнопка УЗО | Исправная система |
Важные технические нюансы
При выборе оборудования ключевым параметром является степень защиты IP. Для ванных комнат я рекомендую использовать не менее IP44, а для зон прямого попадания брызг или струй воды — IP65 и выше. Помните, что цифры означают: первая — защита от твердых частиц (пыли), вторая — от воды.
Также учитывайте температурный режим. Некоторые герметики становятся хрупкими при низких температурах или теряют свойства в жару. Всегда проверяйте совместимость материалов изоляции — например, некоторые виды пластика могут вступать в реакцию с дешевыми силиконами, что приведет к разрушению оболочки кабеля.
| Код IP | Уровень защиты | Рекомендуемое место |
|---|---|---|
| IP20 | Защита от пальцев, без защиты от воды | Сухие жилые комнаты |
| IP44 | Защита от брызг со всех сторон | Ванная, кухня (зона раковины) |
| IP65 | Пыленепроницаемый, защита от струй воды | Душевые кабины, открытые террасы |
| IP67 | Защита при временном погружении | Технические помещения, бассейны |
Типичные ошибки при монтаже
Я заметил, что большинство проблем возникает из-за пренебрежения базовыми правилами. Вот список того, чего делать категорически нельзя:
- Использование обычных бытовых розеток в зонах с повышенной влажностью;
- Отсутствие УЗО или использование устаревших предохранителей вместо него;
- Неправильный выбор сечения кабеля (слишком тонкий кабель может перегреться);
- Плохая затяжка контактов в клеммах (приводит к окислению и нагреву);
- Полное игнорирование системы заземления;
- Использование неподходящего типа герметика (например, кислотного силикона для контактов);
- Отсутствие гофры при прокладке кабеля в сырых стенах.
Однажды я столкнулся с ситуацией, когда клиент решил сэкономить и использовал обычный силикон для изоляции соединений. Через полгода из-за окисления контактов и разрушения герметика произошло короткое замыкание, которое выжгло половину щитка. Это лишний раз доказывает: экономия на мелочах обходится слишком дорого.
Расчет стоимости работ и материалов
Чтобы понять, сколько стоит защита проводки, нужно сравнить затраты на профилактику и на устранение последствий аварии. Профилактика — это инвестиция, в то время как ремонт после затопления — это огромные убытки.
| Статья расходов | Вариант Эконом | Вариант Премиум |
|---|---|---|
| Материалы (кабель, защита) | 15 000 руб. | 45 000 руб. |
| Работа мастера | 10 000 руб. | 30 000 руб. |
| 15 000 руб. | 45 000 руб. | |
| 25 000 руб. | 75 000 руб. |
Если сравнивать с затратами на замену сгоревшей техники и восстановление отделки после пожара, разница становится очевидной.
Правила ухода за системой
После завершения всех работ важно не забывать о регулярном обслуживании. Я рекомендую раз в три месяца нажимать кнопку «Тест» на вашем УЗО, чтобы убедиться, что механизм срабатывает мгновенно. Также периодически осматривайте места установки герметиков — они не должны трескаться или отслаиваться. Срок службы большинства изоляционных материалов составляет 10-15 лет, после чего систему стоит подвергнуть ревизии.
Современные альтернативные решения
Если вы не хотите полностью переделывать проводку, можно рассмотреть использование современных технологий. Беспроводные системы управления позволяют минимизировать количество проводов в опасных зонах. Однако самым эффективным методом являются специализированные датчики протечки. Я часто устанавливаю такие системы: при обнаружении влаги они подают сигнал на автоматический электромагнитный клапан, который мгновенно отключает питание всей квартиры или конкретной зоны.
Часто задаваемые вопросы
Что делать, если розетка уже попала в воду?
Первым делом немедленно обесточьте помещение через главный автомат в щитке. Не пытайтесь вытаскивать вилку из мокрой розетки — это опасно. Только после полного отключения электричества можно приступать к демонтажу и просушке.
Можно ли использовать обычный силикон для изоляции?
Использовать обычный строительный силикон для изоляции электрических контактов нельзя. Он может быть агрессивным к металлам и не обеспечит нужной диэлектрической прочности. Используйте только специализированные составы.
Какое УЗО выбрать для защиты от затопления?
Для защиты от протечек лучше всего подходят устройства с током утечки не более 10 мА (для ванных комнат) или 30 мА (для общих цепей). Это обеспечит максимально быструю реакцию при попадании влаги на проводку.
Поможет ли гофра полностью защитить проводку?
Гофра обеспечивает механическую защиту и помогает отводить часть влаги, но она не является абсолютно герметичной. Без дополнительной герметизации вводов и использования влагозащищенных коробок вода все равно может попасть внутрь.
Как часто проверять защиту?
Проверку работоспособности УЗО рекомендуется проводить не реже одного раза в квартал. Осмотр внешних элементов (розеток, выключателей) на предмет целостности — раз в полгода.
Чем отличается IP44 от IP67?
IP44 защищает от брызг воды, летящих под любым углом, что достаточно для ванной. IP67 означает, что устройство выдержит кратковременное погружение в воду на глубину до 1 метра.
Можно ли прокладывать проводку в полу?
Можно, но только при условии использования специальной гидроизоляции, гофрированных труб и прокладки кабеля в защищенных каналах, исключающих контакт с водой при протечке труб в стяжке.
Нужно ли менять проводку после сильного затопления?
Если вода попала внутрь изоляции или вызвала окисление медных жил, проводку необходимо заменить. Даже если внешне она кажется целой, внутренние повреждения могут привести к возгоранию спустя время.
