При сильном ветре воздушные линии часто подвергаются опасным вибрациям и механическим нагрузкам. Если не обеспечить надежную фиксацию, электропроводка и ветровые нагрузки могут привести к обрыву линии или короткому замыканию. В ветреных регионах риск повреждения возрастает на 40%, а стоимость аварийного ремонта в три раза превышает плановый монтаж. Правильная технология защиты позволяет избежать этих проблем и обеспечить стабильное электроснабжение.
Подготовительные сведения
Перед началом работ я всегда рекомендую оценить ветровой район, в котором находится участок. Это поможет понять, какой запас прочности закладывать в крепления. Вам потребуются базовые навыки электромонтажа и понимание того, как работает натяжение провода. Весь процесс может занять от одного до двух рабочих дней в зависимости от сложности рельефа. Главное — соблюдать требования безопасности, так как работа ведется на высоте и с электричеством.

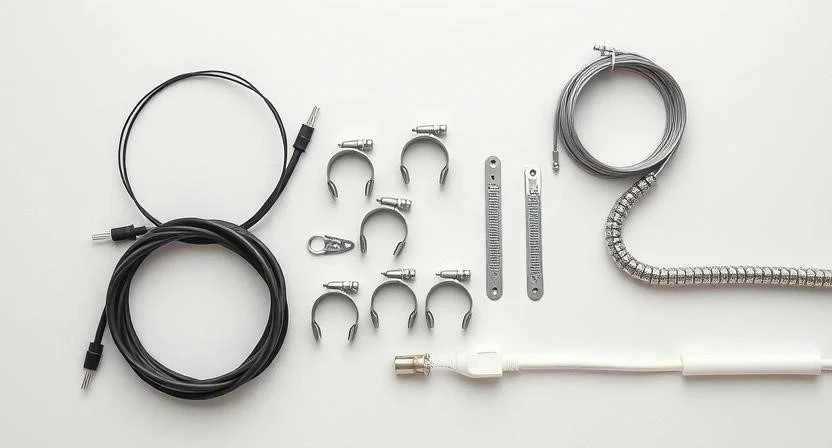

Комплектация для монтажа
Для создания надежной системы защиты вам понадобится качественный набор комплектующих. Я советую не экономить на зажимах, так как именно они держат основную нагрузку. Все материалы должны быть совместимы с типом используемого кабеля, например, СИП.
- СИП (самонесущий изолированный провод)
- Анкерные зажимы для фиксации на опорах
- Прокалывающие зажимы для подключения
- Стальной трос для несущей линии
- Виброгасители для снятия резонанса
- Кронштейны и консоли для крепления к стенам
- Защитная гофра для мест входа в здание
- Анкерные болты и дюбели
| Материал | Количество | Расход на м2/м | Цена за ед. | |
|---|---|---|---|---|
| СИП 2х16 | 50 м | 50 м | 150 руб. | 7500 руб. |
| Анкерный зажим | 2 шт. | 2 шт. | 450 руб. | 900 руб. |
| Трос стальной | 10 м | 10 м | 80 руб. | 800 руб. |
| Виброгаситель | 2 шт. | 2 шт. | 300 руб. | 600 руб. |
| Кронштейн | 2 шт. | 2 шт. | 500 руб. | 1000 руб. |
Инструментарий мастера
Качественный инструмент — это половина успеха. Я часто замечаю, что использование дешевых обжимных инструментов приводит к плохому контакту в зажимах.
- Перфоратор для сверления фасада
- Стриппер для аккуратной зачистки изоляции
- Обжимной инструмент (кримпер)
- Лестница или стремянка
- Уровень для проверки горизонтали
- Рулетка для точных замеров
- Маркер для разметки точек
| Инструмент | Назначение | Обязательно/Желательно | Цена |
|---|---|---|---|
| Перфоратор | Сверление отверстий в стене | Обязательно | 8500 руб. |
| Стриппер | Зачистка жил кабеля | Обязательно | 600 руб. |
| Кримпер | Обжим контактных соединений | Обязательно | 2800 руб. |
| Лестница | Работа на высоте | Обязательно | 3500 руб. |
| Уровень | Проверка наклона опор | Желательно | 700 руб. |
Организация рабочей зоны
Первым делом необходимо очистить место монтажа от мусора и веток, которые могут мешать доступу к точкам крепления. Обеспечьте свободный проход к опорам и стенам здания. При работе на высоте обязательно используйте страховочное снаряжение и убедитесь, что лестница стоит на ровной, не скользкой поверхности. Помните о безопасности: работа с электричеством требует отключения напряжения на линии.
Работа с основанием
Очистите фасад или опоры от пыли и старой краски. Сначала сделайте разметку точек крепления, используя уровень, чтобы кронштейны стояли ровно. Проверьте прочность основания: если это старый кирпич или трухлявое дерево, анкеры могут не удержать нагрузку. Если планируется сверление, места отверстий лучше обработать грунтовкой для лучшей адгезии крепежа. Я всегда проверяю основание на наличие скрытых пустот перед тем, как забивать дюбель.
Алгоритм выполнения работ
Процесс монтажа требует последовательности. Я рекомендую придерживаться четкого плана, чтобы не допустить перекосов в конструкции.
- Разметка точек крепления на стене или опоре (30 мин).
- Сверление отверстий под анкеры (60 мин).
- Установка и фиксация кронштейнов (90 мин).
- Натяжка несущего стального троса (120 мин).
- Прокладка кабеля СИП по тросу (60 мин).
- Фиксация кабеля анкерными зажимами (60 мин).
- Проверка натяжения и отсутствие провисания (30 мин).
- Установка виброгасителей в середине пролета (45 мин).
Я помню, как на одном объекте не дотянул трос, и первый же шторм его разболтал. Теперь я всегда проверяю натяжение дважды. При затяжке зажимов не прилагайте чрезмерных усилий, чтобы не повредить изоляцию кабеля. Важно, чтобы трос был натянут равномерно по всей длине.
| Этап | Время | Особенности |
|---|---|---|
| Разметка | 30 мин | Использовать уровень |
| Сверление | 60 мин | Глубина по размеру анкера |
| Монтаж опор | 90 мин | Проверка прочности стены |
| Натяжка троса | 120 мин | Без чрезмерного натяжения |
| Фиксация кабеля | 60 мин | Использование зажимов |
Технические тонкости
Учитывайте температурное расширение кабеля: летом он удлиняется, а зимой сжимается. Это влияет на расчет стрелы провисания. Также важно следить за совместимостью материалов зажимов с типом изоляции кабеля. Если использовать не предназначенные для СИП зажимы, можно повредить защитный слой, что приведет к коррозии жил.
Типичные промахи при монтаже
Многие новички допускают ошибки, которые проявляются только во время сильных бурь. Я советую внимательно изучить эти моменты.
- Слишком сильное натяжение троса (может привести к обрыву опор).
- Отсутствие виброгасителей (проводов будет «петь» на ветру).
- Игнорирование норм ПУЭ при выборе сечения.
- Использование неподходящего крепежа (например, пластиковых дюбелей вместо стальных анкеров).
- Отсутствие заземления системы.
Однажды я решил сэкономить и взял обычные пластиковые хомуты. Через месяц их просто срезало ветром, пришлось всё переделывать. Никогда так не делайте.
Смета расходов
Ниже приведено сравнение затрат при самостоятельном выполнении работ и заказе профессиональной бригады.
| Статья расходов | Количество | Цена | Своими руками | С мастером | Экономия | |
|---|---|---|---|---|---|---|
| Материалы | 1 комплект | 10800 руб. | 10800 руб. | 10800 руб. | 10800 руб. | 0 руб. |
| Работа | 1 услуга | 6000 руб. | 6000 руб. | 0 руб. | 6000 руб. | 6000 руб. |
| ИТОГО | 16800 руб. | 10800 руб. | 16800 руб. | 6000 руб. |
Регламент обслуживания
После завершения монтажа необходимо составить график осмотра. Я рекомендую проверять натяжение троса и целостность изоляции дважды в год — весной и осенью. После сильных штормов делайте внеплановый осмотр на наличие признаков вибрации или ослабления креплений. Срок службы качественных стальных креплений составляет не менее 15-20 лет при правильном уходе.
Сравнение способов прокладки
Выбор между воздушной и подземной линией зависит от вашего бюджета и климата. Я когда-то делал ввод в дом и выбирал между землей и воздухом. В итоге выбрал подземный вариант, так как ветровые нагрузки в нашем районе слишком высокие.
Воздушная линия дешевле и проще в монтаже, но она уязвима для ветра и деревьев. Подземный ввод дороже и требует земляных работ, но он полностью защищен от погодных условий и практически не требует обслуживания.
Часто задаваемые вопросы
Можно ли использовать обычные пластиковые хомуты?
Нет, под воздействием ультрафиолета и ветра они быстро разрушаются.
Как выбрать сечение стального троса?
Сечение должно соответствовать весу кабеля и расчетной ветровой нагрузке в вашем регионе.
Что делать при сильной вибрации проводов?
Необходимо установить специальные виброгасители на несущий трос.
Как часто нужно проверять линию?
Оптимально — дважды в год, а также после экстремальных погодных явлений.
Какой зажим лучше для СИП?
Для фиксации на опорах лучше всего подходят анкерные зажимы.
Нужна ли гофра для кабеля?
Да, она необходима для защиты концов кабеля в местах его входа в стены или щиты.
Можно ли монтировать линию в дождь?
Не рекомендуется, так как это снижает безопасность и качество соединений.
