Монтаж электрики в санузле требует строгого соблюдения технических регламентов из-за повышенной влажности. Ошибка в расчетах или экономия на деталях может привести к короткому замыканию. Обычно такие работы занимают от одного до двух дней, а стоимость материалов на одну точку начинается от 1500 рублей. Правильная установка розеток в ванной: нормы электробезопасности и правила монтажа позволяют избежать несчастных случаев. Это основа безопасности любого современного жилья.
- Подготовка и оценка сложности
- Выбор материалов для электромонтажа
- Инструментарий мастера
- Подготовка пространства
- Разметка и подготовка стен
- Технология монтажа по шагам
- Технические тонкости и требования
- Ошибки при установке
- Смета и расчет затрат
- Эксплуатация и обслуживание
- Другие способы организации питания
- Ответы на частые вопросы
Подготовка и оценка сложности
Я считаю, что электромонтаж в ванной — задача среднего уровня сложности, но она не прощает халатности. Для работы нужны базовые навыки электрика: умение пользоваться мультиметром, понимание принципов работы УЗО и знание ПУЭ. Монтаж лучше всего проводить на этапе черновых работ, до укладки плитки. Если пытаться установить розетку в уже готовую отделку, придется портить дорогой кафель и тратить в три раза больше времени.
Выбор материалов для электромонтажа
Для обеспечения защиты от влаги я использую только специализированные комплектующие. Основной упор делается на степень защиты IP и огнестойкость кабеля. Расход материалов рассчитывается исходя из количества точек и длины трассы от распределительного щита.

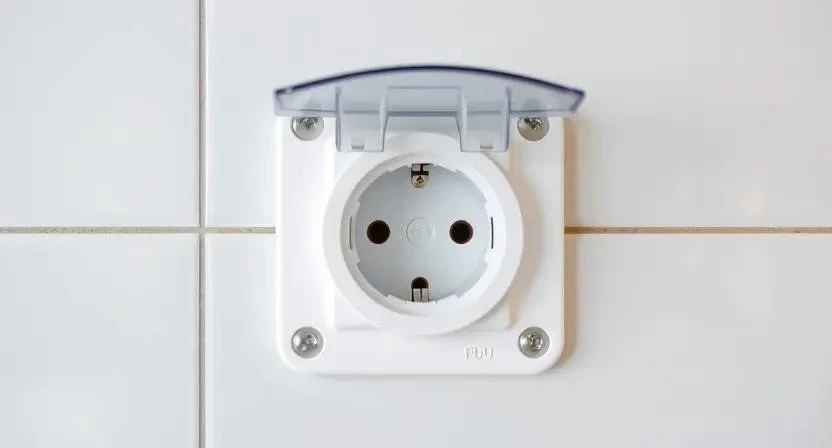

- Влагозащищенные розетки (IP44 или IP65)
- Кабель ВВГнг-LS сечением 3×2.5 мм²
- УЗО (устройство защитного отключения)
- Подрозетники для бетонных стен
- Гофрированная труба ПВХ
- Клеммники WAGO для надежного соединения
- Изолента ПВХ
- Монтажные коробки
- Дюбель-хомуты для фиксации гофры
Все детали лучше покупать в специализированных магазинах электротехники, чтобы избежать подделок с заниженными характеристиками защиты.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Розетка IP44 | 1 шт. | 600 руб. | 600 руб. |
| Кабель ВВГнг-LS | 5-10 м | 80 руб./м | 800 руб. |
| УЗО (на группу) | 1 шт. | 1200 руб. | 1200 руб. |
| Подрозетник | 1 шт. | 50 руб. | 50 руб. |
| Гофра ПВХ | 5-10 м | 20 руб./м | 200 руб. |

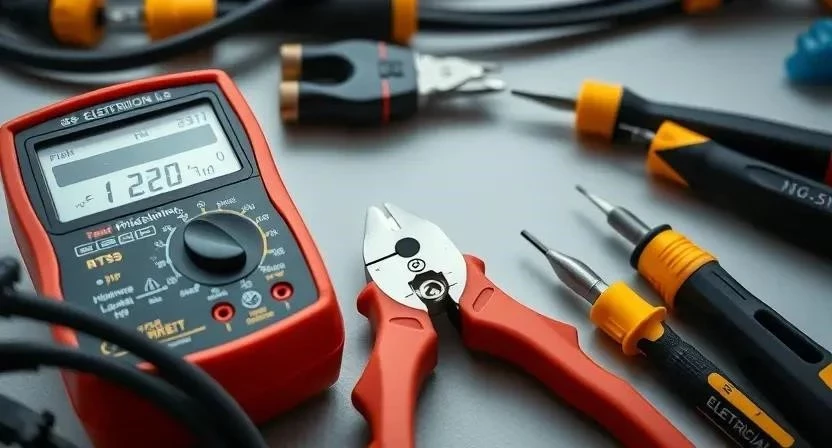

Инструментарий мастера
Правильный инструмент сокращает время работы и гарантирует точность. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на винтах розеток, поэтому инвестирую в качественный набор.
- Перфоратор — для сверления отверстий под подрозетники
- Штроборез — для создания ровных каналов под кабель
- Мультиметр — для замера напряжения и проверки цепи
- Индикатор напряжения — для быстрого поиска фазы
- Стриппер — для аккуратной зачистки изоляции жил
- Набор отверток — для фиксации контактов
- Уровень — для строго горизонтальной установки механизмов
Если штроборез слишком дорог для разовой работы, я рекомендую взять его в аренду на сутки. Это сбережет ваши руки и нервы.
Подготовка пространства
Перед началом работ необходимо полностью очистить помещение от лишних вещей. Я всегда накрываю сантехнику плотной пленкой, чтобы бетонная пыль не забила сливы и не поцарапала эмаль ванны. Самое главное — полностью отключить электроэнергию на общем щитке и повесить предупреждающую табличку, чтобы никто случайно не включил ток, пока я работаю с проводами. Также важно обеспечить приток свежего воздуха, так как при штроблении поднимается много мелкодисперсной пыли.
Разметка и подготовка стен

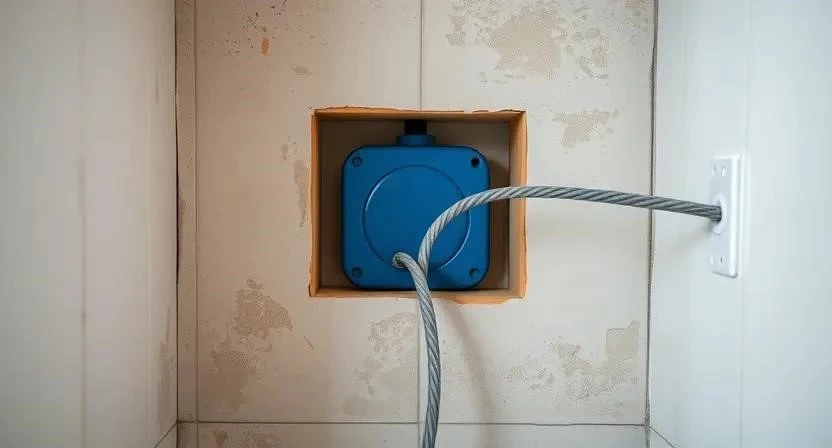

Работа начинается с разметки зон безопасности согласно ПУЭ. Я строго соблюдаю расстояние от источников воды до розетки. После разметки приступаю к штроблению стен. Кабель прокладывается строго вертикально или горизонтально, без диагоналей. Затем устанавливаю подрозетники, проверяя глубину их посадки. Если подрозетник будет выпирать даже на пару миллиметров, плиточник не сможет ровно уложить кафель. В завершение я обязательно грунтую штробы, чтобы раствор лучше сцепился с основанием.
Один раз я решил сэкономить и не стал глубоко забивать подрозетник, в итоге пришлось переделывать кусок стены, так как защитная крышка розетки не прилегала плотно к стене. Теперь я проверяю уровень и глубину трижды.
Технология монтажа по шагам
Процесс установки требует последовательности. Я выполняю эти действия в строгом порядке, чтобы не пропустить важный этап проверки.
- Разметка расположения розеток с учетом зон влажности (30 мин).
- Прокладка кабеля в гофре от распределительной коробки до точки (1 час).
- Монтаж подрозетников в стены с помощью перфоратора (1 час).

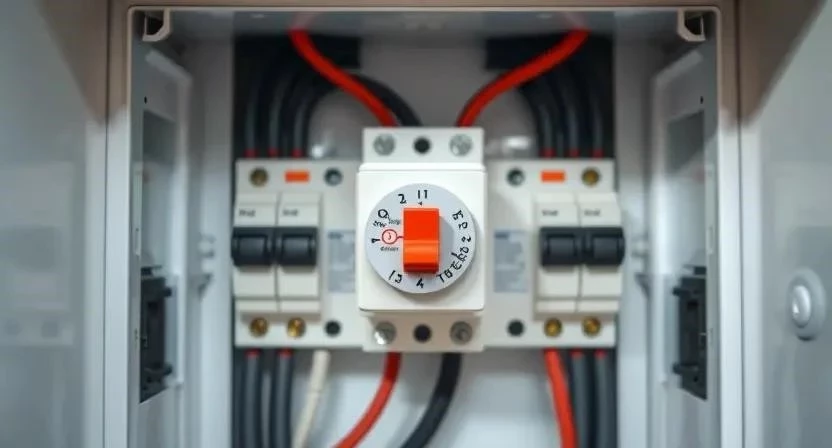

- Подключение УЗО в электрощите для защиты всей линии (30 мин).
- Заводка кабеля в подрозетник и зачистка жил стриппером (20 мин).
- Подключение заземляющего проводника к клемме заземления (20 мин).
- Подключение фазного и нулевого проводов к контактам розетки (30 мин).
- Фиксация розетки в подрозетнике с помощью лапок или винтов (20 мин).
- Установка влагозащитной крышки и проверка ее плотности (10 мин).
- Проверка работоспособности с помощью мультиметра (15 мин).
- Тестирование кнопки «Тест» на УЗО для проверки срабатывания (5 мин).
- Финальная проверка на утечку тока и замер напряжения (15 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробление | 2-3 часа | Соблюдение зон ПУЭ |
| Прокладка кабеля | 1-2 часа | Использование гофры ПВХ |
| Монтаж механизмов | 1 час | Проверка уровня |
| Подключение в щите | 30 мин | Обязательная установка УЗО |
| Тестирование | 30 мин | Проверка мультиметром |
Технические тонкости и требования
Влажность воздуха в ванной агрессивно воздействует на изоляцию, поэтому я использую только кабель ВВГнг-LS. Буквы «нг-LS» означают, что кабель не поддерживает горение и имеет низкое дымовыделение. Сечение провода для розеток должно быть не менее 2.5 мм², чтобы выдержать нагрузку от стиральной машины или бойлера.
- Использовать только медные многожильные или одножильные провода.
- Соблюдать температурный режим при монтаже (не ниже +5°C).
- Обеспечить полную герметичность ввода кабеля в розетку.
- Применять только заземление системы TN-S или TN-C-S.
- Следить, чтобы гофра была надежно закреплена дюбель-хомутами.
Ошибки при установке
Новички часто допускают критические промахи, которые делают эксплуатацию опасной. Самая грубая ошибка — установка розетки напротив ванны или раковины, где брызги могут попасть внутрь механизма. Также недопустимо использовать обычные бытовые розетки без индекса IP44. Я часто видел объекты, где кабель прокладывали без гофры прямо по бетону — это нарушение норм, так как гофра защищает провод от механических повреждений и облегчает замену.
Смета и расчет затрат
Стоимость монтажа зависит от того, кто выполняет работу. При самостоятельном подходе вы экономите на оплате услуг мастера, но тратите время и рискуете качеством.
| Статья расходов | Своими руками | Работа мастера | Экономия |
|---|---|---|---|
| Материалы (на 1 точку) | 2500 руб. | 2500 руб. | 0 руб. |
| Монтаж и подключение | 0 руб. | 1500-3000 руб. | 1500-3000 руб. |
| Инструмент (аренда) | 500 руб. | 0 руб. | -500 руб. |
| 3000 руб. | 4000-5500 руб. | 1000-2500 руб. |
| Степень защиты | Значение | Применение в ванной |
|---|---|---|
| IP20 | Нет защиты от воды | Запрещено |
| IP44 | Защита от брызг | Рекомендуется (стандарт) |
| IP65 | Пыле- и влагозащита | Для очень влажных зон |
| IP67 | Кратковременное погружение | Спец. оборудование |
| IP68 | Полная водонепроницаемость | Подводный монтаж |
Эксплуатация и обслуживание
После завершения работ электросеть требует периодического контроля. Я рекомендую раз в год проверять затяжку винтовых контактов в розетках, так как от перепадов температур и вибраций они могут ослабнуть, что приведет к нагреву провода. Также обязательно нажимайте кнопку «Тест» на УЗО ежемесячно — это подтвердит, что устройство готово сработать при утечке тока. Срок службы качественных влагостойких механизмов составляет около 10-15 лет.
Другие способы организации питания
Если полноценный монтаж в стену невозможен, можно рассмотреть альтернативы. Влагозащищенные блоки розеток позволяют объединить несколько приборов в одной точке. Некоторые устанавливают розетки за пределами ванной комнаты в коридоре и используют качественные удлинители с IP-защитой, хотя это менее эстетично. Существуют и беспроводные решения для мелких аксессуаров, но для мощной техники они не подходят.
Ответы на частые вопросы
Можно ли ставить розетку напротив ванны?
Категорически нет. Это нарушает нормы ПУЭ и создает риск поражения током при попадании брызг воды.
Какое расстояние от раковины до розетки?
Минимально допустимое расстояние составляет 60 см от края раковины.
Обязательно ли ставить УЗО?
Да, в ванной комнате УЗО является обязательным элементом защиты. Оно отключит питание за доли секунды при утечке тока.
Какой IP выбрать для ванной?
Оптимальный вариант — IP44. Для зон с очень высокой влажностью можно использовать IP65.
Можно ли использовать медный кабель без гофры?
Согласно нормам, в бетонных стенах кабель должен быть защищен гофротрубой ПВХ.
Что делать, если в доме нет заземления?
Установка УЗО становится еще более критичной, но полноценная защита возможна только при наличии заземляющего контура.
Можно ли ставить розетку в нишу?
Да, если соблюдены все нормы по расстоянию от воды и используется влагозащищенный механизм.
Как проверить розетку на безопасность?
Использовать мультиметр для проверки напряжения и специальный тестер розеток для проверки наличия заземления.
Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и инструменты с изолированными ручками. Никогда не работайте с электропроводкой с мокрыми руками или стоя на влажном полу. При обнаружении запаха горелой изоляции немедленно обесточьте линию.
