Планировка совмещенного санузла: нормы и правила расстановки сантехники

Планировка совмещенного санузла требует точного расчета каждого сантиметра. Ошибка в 5-10 см часто делает эксплуатацию комнаты некомфортной или вовсе невозможной. На детальное проектирование обычно уходит от 2 до 5 дней, а перенос одной точки вывода канализации обходится в 3 000–7 000 рублей. Правильное расстояние между сантехникой определяет, будет ли вам удобно пользоваться умывальником или придется постоянно задевать локтями стены. Грамотный чертеж избавляет от необходимости переделывать плитку после монтажа.

Что нужно знать перед началом

Эргономика в ограниченном пространстве — это наука о том, как расположить приборы так, чтобы человек мог свободно двигаться. Главная задача здесь заключается в создании «зон комфорта», где тело не зажато между оборудованием и стенами. Безопасность и гигиена требуют, чтобы грязные зоны (унитаз) были максимально отделены от чистых (раковина, зубные щетки). Я всегда учитываю, что доступ к коммуникациям должен оставаться открытым даже после установки мебели. На обдумывание схемы и замеры стоит выделить несколько вечеров, чтобы не допустить фатальных ошибок в расположении труб.

Нормативные требования

При установке оборудования ориентируются на СНиП и ГОСТ, которые задают минимальные границы для проходов. Эти нормы созданы для того, чтобы в помещении мог свободно перемещаться человек среднего телосложения. Обязательные зазоры предотвращают скопление грязи в узких щелях, которые невозможно вымыть. Вентиляция в совмещенном узле критически важна: вытяжной канал должен работать бесперебойно, чтобы избежать сырости и плесени. Я заметил, что многие игнорируют требования к притоку воздуха, из-за чего дверь в санузле начинает «засасывать».

Сводная таблица минимальных расстояний по ГОСТ/СНиП

Расстояние от унитаза до других элементов

Унитаз требует больше всего личного пространства. Расстояние до раковины должно быть таким, чтобы при использовании одного прибора вы не касались другого. До ванны или душевой кабины следует оставить минимум 20 см, чтобы не было ощущения тесноты. Зона для ног перед унитазом — это минимум 60 см свободного пола. Если поставить его вплотную к двери, радиус открывания будет блокировать доступ в помещение. Я однажды смонтировал унитаз слишком близко к боковой стене, и пользователю приходилось сидеть с перекосом, что крайне неудобно.

Планировка зоны раковины

Оптимальное расстояние от боковых стен до края умывальника составляет 15–20 см. Высота установки стандартно равна 85 см от чистого пола, но ее можно корректировать под рост членов семьи. Между раковиной и другими приборами должен оставаться зазор, чтобы можно было спокойно наклониться над чашей. Для монтажа этой зоны потребуются определенные инструменты.

Необходимый набор для установки раковины:

• Перфоратор с подходящими бурами
• Строительный уровень (пузырьковый)
• Разводной ключ
• Силиконовый герметик санитарный
• Пистолет для герметика
• Рулетка и карандаш
• Набор сантехнических прокладок
• Фум-лента или нить для герметизации

Размещение ванны или душевой кабины

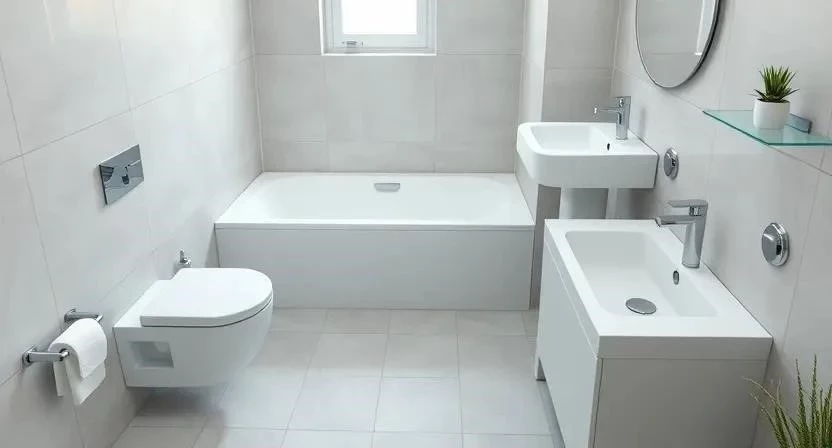

Ванну обычно ставят вдоль стены, чтобы максимально сэкономить место. Относительно унитаза она должна располагаться так, чтобы выход из ванны не упирался в санфаянс. Проходы вокруг душевой кабины должны быть не менее 60 см. Доступ к смесителю должен быть свободным, без необходимости пролезать через другие предметы. При установке важно учитывать уклон канализации, чтобы вода уходила быстро и без засоров.

Зонирование и проходы

Основные пути перемещения в санузле должны иметь ширину от 60 до 70 см. Радиус открывания двери — самый коварный момент; дверь не должна биться о раковину или унитаз. Свободные зоны для уборки обязательны: если между ванной и стеной останется щель в 5 см, она станет накопителем пыли, которую невозможно вычистить. Для оптимизации пространства я рекомендую использовать определенные типы оборудования.

Варианты компактной сантехники:

• Подвесной унитаз с инсталляцией
• Раковина-столешница узкого типа
• Душевой поддон в строительном исполнении
• Компактный унитаз (короткий выпуск)
• Угловой умывальник
• Ванна с асимметричной формой
• Встроенный смеситель в стену

Пошаговая инструкция по планировке

Процесс расстановки сантехники требует системного подхода. Я всегда советую использовать малярный скотч на полу, чтобы визуально «примерить» каждый предмет перед тем, как штробить стены.

1. Замер помещения. Измеряю длину и ширину стен с точностью до миллиметра, отмечаю все выступы, ниши и расположение вентиляционного отверстия. (Время: 1-2 часа).
2. Определение точек вывода канализации. Нахожу основной стояк. Определяю, где будут выходы для унитаза, ванны и раковины, учитывая необходимый уклон трубы (2-3 см на метр). (Время: 3-5 часов).
3. Выбор габаритов сантехники. Подбираю конкретные модели по каталогам. Записываю точную ширину, глубину и высоту каждого прибора. (Время: 1 день).
4. Нанесение схемы на пол. С помощью скотча или мела размечаю контуры ванны, унитаза и раковины прямо в помещении. (Время: 2-3 часа).
5. Проверка зазоров. Прохожу по комнате, имитирую движения: приседаю у унитаза, умываюсь у раковины, выхожу из ванны. Проверяю, не задеваю ли я что-либо. (Время: 1 час).
6. Корректировка позиций. Сдвигаю приборы, если проходы оказались слишком узкими или дверь открывается с трудом. (Время: 2-4 часа).
7. Финальный чертеж. Переношу проверенную схему на бумагу или в программу, указывая точные координаты осей труб. (Время: 3-5 часов).

При работе с электрикой в санузле обязательно используйте влагозащищенные розетки (IP44) и УЗО. Проветривание при установке химических клеев обязательно для здоровья.

Особенности маленьких совмещенных узлов

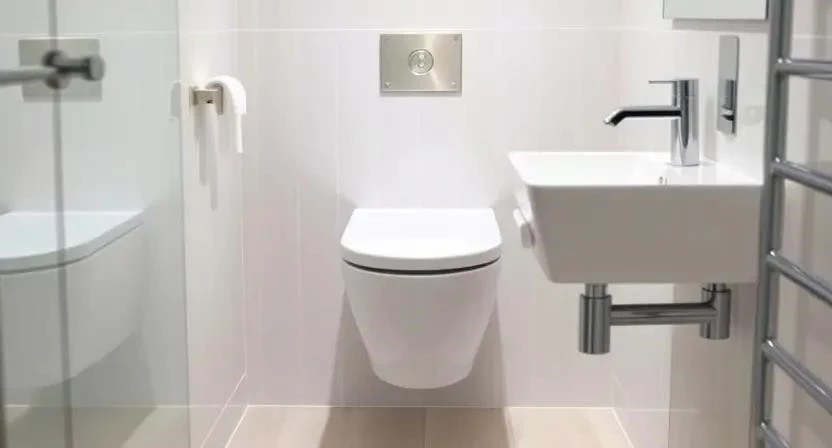

Визуально расширить пространство помогают светлые тона плитки и большие зеркала. Подвесная сантехника (унитаз, раковина) открывает пол, что создает иллюзию простора и облегчает уборку. Компактные модели с коротким выпуском позволяют выиграть до 15 см полезной площади. Угловые решения для раковин часто становятся спасением в узких комнатах. Я заметил, что инсталляции экономят место, так как бачок скрыт в стене, и убирают лишние визуальные загромождения.

Частые ошибки при расстановке

Самая распространенная проблема — слишком плотный монтаж, когда приборы стоят «впритык». Это делает эксплуатацию мучительной. Многие игнорируют зону открывания двери, в итоге она бьется о раковину. Неправильный расчет высоты умывальника заставляет либо слишком низко наклоняться, либо тянуться вверх. Блокировка доступа к коммуникациям — еще один грех новичков; когда фильтры или счетчики оказываются за встроенным шкафом, любой ремонт превращается в демонтаж мебели.

Список типичных ошибок:

1. Отсутствие зазора между унитазом и стеной менее 20 см.
2. Установка раковины так, что она перекрывает проход в ванну.
3. Забытая зона для открывания двери на 90 градусов.
4. Монтаж смесителя в месте, где он мешает сесть в ванну.
5. Размещение стиральной машины, которая блокирует доступ к счетчикам.

Расчет пространства

Для точного расчета используйте сравнительные таблицы. Это поможет выбрать между стандартным комфортом и вынужденной компактностью.

Сравнение габаритов стандартной и компактной сантехники

Расчет необходимых проходов в зависимости от площади санузла

Чек-лист проверки эргономики перед монтажом

Уход и эксплуатация

Правильные расстояния напрямую влияют на чистоту в доме. Когда между приборами есть зазоры, швабра или пылесос легко проникают во все углы. Доступ к фильтрам грубой очистки и счетчикам должен быть мгновенным — в случае протечки каждая секунда на счету. Срок службы оборудования увеличивается, если оно установлено без напряжений и перекосов. Я видел случай, когда доступ к счетчикам перекрыли массивной раковиной, и владельцу пришлось сбивать плитку, чтобы просто заменить прокладку в кране.

FAQ

Можно ли ставить унитаз вплотную к ванне?
Технически можно, но это неудобно. Рекомендую оставить зазор 20 см, чтобы не было ощущения тесноты и можно было протереть пол.

Какое минимальное расстояние до двери?
Перед дверью должно оставаться минимум 60 см свободного пространства, чтобы вход в санузел не был заблокирован сантехникой.

Как выбрать раковину для очень узкого узла?
Выбирайте модели с глубиной 30-40 см или угловые варианты. Также отлично работают раковины-столешницы, которые можно обрезать под размер стены.

Нужно ли учитывать толщину плитки при расчетах?
Обязательно. Плитка вместе с клеем «съедает» от 1.5 до 3 см с каждой стены. Если расчет был впритык, после отделки приборы могут просто не влезть.

На какой высоте лучше ставить раковину?
Стандарт — 85 см. Если в семье есть очень высокие люди, можно поднять до 90 см, чтобы не сгибаться в пояснице.

Сколько места оставить между инсталляцией и стеной?
Сама рама инсталляции ставится вплотную к стене, но от края чаши до боковой стены должно быть не менее 30-40 см.

Можно ли объединить раковину и стиральную машину в одну линию?
Да, это отличное решение для экономии места. Главное — предусмотреть общую столешницу и оставить зазор 2-3 см между техникой и стеной для вибраций.
