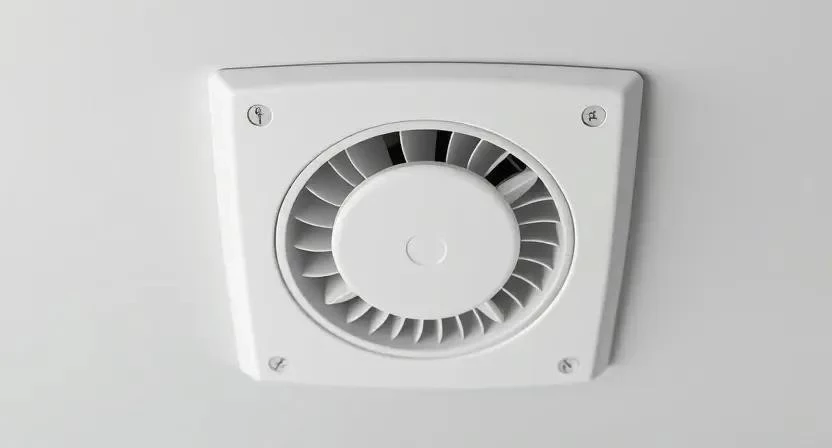

Застой воздуха в санузле быстро приводит к появлению сырости и неприятного запаха. Естественная вытяжка часто не справляется, особенно в новых домах с герметичными окнами. Установка системы, где принудительная вентиляция в туалете работает автоматически, решает эту проблему. Монтаж занимает от 3 до 5 часов, а стоимость базового комплекта обходится в несколько тысяч рублей. В итоге владелец получает свежий воздух и защиту стен от плесени.
Работа по установке имеет среднюю сложность. Я рекомендую приступать к ней только если вы базово понимаете принципы работы с электрикой. Основное время уйдет на прокладку кабеля и настройку автоматики. Безопасность здесь на первом месте. Перед любым касанием проводов обязательно отключите питание в щитке. Используйте индикаторную отвертку для проверки отсутствия напряжения на клеммах.
Для качественного монтажа потребуется определенный набор компонентов. Я подготовил список всего необходимого:
- Вытяжной вентилятор с таймером и датчиком влажности
- Кабель ВВГнг 3х1.5 (сечение должно быть достаточным для нагрузки)
- Гофрированная труба подходящего диаметра
- Дюбели и саморезы по бетону
- Клеммные колодки Wago для надежного соединения
- Силиконовый герметик для заделки щелей
- Малярный скотч для защиты отделки
- Обратный клапан (если он не встроен в вентилятор)
| Материал | Количество | Расход/Применение | Средняя цена | |
|---|---|---|---|---|
| Вентилятор с датчиком | 1 шт. | Основной узел | 2500 руб. | 2500 руб. |
| Кабель ВВГнг 3х1.5 | 5-10 м | Питание и управление | 70 руб./м | 700 руб. |
| Клеммы Wago | 1 упаковка | Соединение проводов | 300 руб. | 300 руб. |
| Гофра 100 мм | 1 м | Соединение с шахтой | 150 руб. | 150 руб. |
| Герметик силикон | 1 туба | Герметизация швов | 400 руб. | 400 руб. |

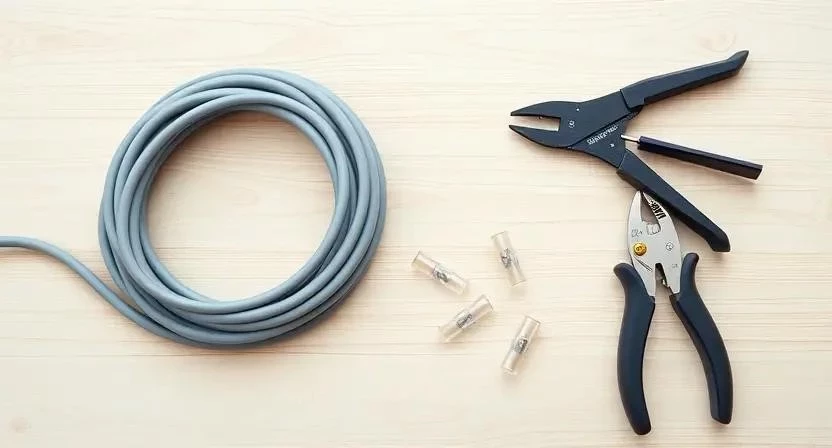

Инструменты должны быть под рукой, чтобы не бегать по квартире каждые пять минут. Вам понадобятся:
- Перфоратор или мощная дрель
- Отвертка-индикатор для проверки фазы
- Кусачки для обрезки кабеля
- Стриппер для зачистки изоляции
- Строительный уровень
- Карандаш для разметки
- Коронка по бетону (если отверстие в стене слишком мало)
Подготовка помещения начинается с демонтажа старой вентиляционной решетки. Я всегда застилаю пол и сантехнику плотной пленкой. Пыль от бетона очень едкая и забивается во все щели. Также нужно заранее обеспечить свободный доступ к распределительной коробке или выключателю, чтобы прокладка кабеля прошла быстро.
Теперь займемся поверхностью. Сначала очистите вентиляционный канал от скопившегося мусора и старой паутины. Проверьте тягу обычным листом бумаги — он должен прилипнуть к решетке. Если отверстие в стене не совпадает с диаметром вентилятора (обычно это 100, 125 или 150 мм), его нужно расширить коронкой. Края отверстия обязательно обработайте грунтовкой. Это предотвратит осыпание бетона и улучшит адгезию герметика.
Переходим к самому процессу. Я заметил, что самая частая заминка происходит на этапе разметки, поэтому делайте все вдумчиво.
- Прокладка кабеля от источника питания до места установки (40-60 мин).
- Разметка отверстий под крепление корпуса вентилятора (10 мин).
- Сверление отверстий и установка пластиковых дюбелей (20 мин).

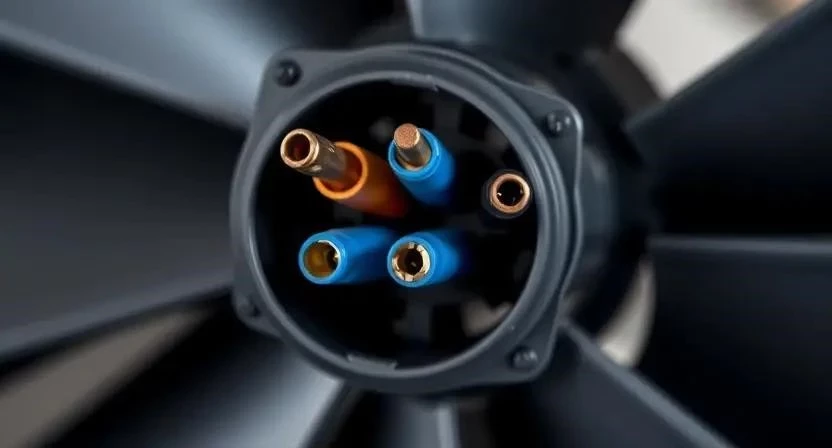

- Подключение проводов: фаза (L), ноль (N) и управляющая фаза (Ls) от выключателя (30 мин).
- Проверка схемы подключения по инструкции производителя (10 мин).
- Фиксация корпуса вентилятора в канале с помощью саморезов (15 мин).
- Настройка порога срабатывания гигрометра (датчика влажности) (10 мин).
- Регулировка времени задержки выключения таймера (10 мин).

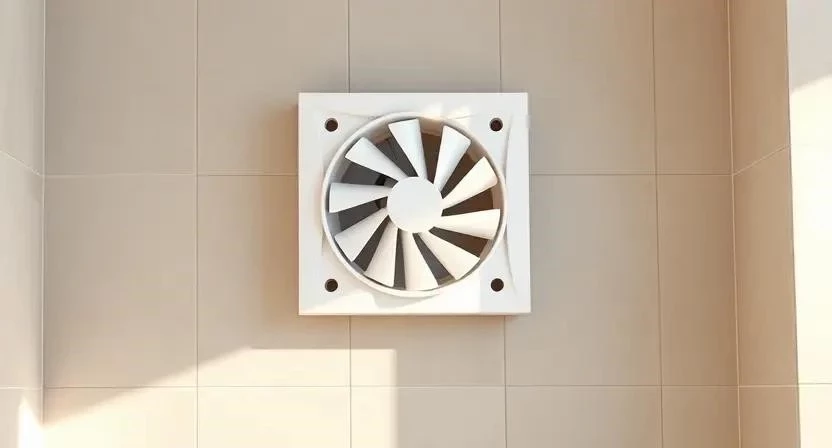

- Установка внешней декоративной панели (5 мин).
- Тестовый запуск и проверка всех режимов работы (10 мин).
Я однажды перепутал провода L и Ls при монтаже. В итоге вентилятор работал постоянно и не реагировал на выключатель. Пришлось все перебирать заново. Будьте внимательны: L — это постоянная фаза для питания таймера, а Ls — фаза, которая приходит при нажатии клавиши выключателя.
| Объем туалета (м3) | Рекомендуемая мощность (м3/ч) | Тип вентилятора | Уровень шума (дБ) | Срок службы (лет) |
|---|---|---|---|---|
| До 4 м3 | 50-70 | Осевой (базовый) | 25-30 | 5-7 |
| 4-8 м3 | 80-100 | Осевой с таймером | 30-35 | 7-10 |
| 8-12 м3 | 120-150 | Центробежный | 35-40 | 10-12 |
| 12-20 м3 | 150-200 | Мощный канальный | 40-45 | 12-15 |
| Свыше 20 м3 | 250+ | Промышленный бытовой | 45+ | 15+ |
Есть несколько важных нюансов. Обратный клапан жизненно необходим, чтобы запахи из соседних квартир не попадали к вам. Если у вас натяжной потолок, вентилятор крепится к бетонному перекрытию, а декоративная панель вставляется в специальное кольцо. Помните, что длинный и извилистый воздуховод сильно снижает мощность вытяжки. Настройку датчика влажности делайте с запасом, чтобы вентилятор не включался от каждого легкого пара, но и не игнорировал реальную сырость.
Я столкнулся с тем, что слишком длинная гофра начала вибрировать и создавать гул. Решил проблему, закрепив ее хомутами к стене каждые 50 сантиметров. Это простой лайфхак, который делает работу системы почти бесшумной.
Новички часто допускают ошибки, которые портят весь результат:
- Подключение без постоянной фазы — в этом случае таймер просто не будет работать.
- Неправильное направление потока воздуха (установка вентилятора «на вдув»).
- Использование слишком тонких проводов, которые греются под нагрузкой.
- Отсутствие заземления в системах, где корпус выполнен из металла.
- Жесткое крепление к вибрирующим панелям без использования резиновых прокладок.
| Параметр | Схема с таймером | Схема без таймера | |
|---|---|---|---|
| Кол-во проводов | 3 (L, N, Ls) | 2 (L, N) | Таймер требует больше кабеля |
| Управление | Автоматическое/Ручное | Только ручное | Таймер удобнее в быту |
| Сложность монтажа | Средняя | Низкая | Таймер требует точной схемы |
| Эффективность | Высокая (досушивание) | Средняя | Таймер убирает влагу полностью |
| Стоимость узла | Выше | Ниже | Разница в цене оправдана |
Расчет стоимости зависит от выбранного сегмента оборудования. Я рекомендую средний сегмент — он надежен и не слишком шумит.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Оборудование и кабель | 3500 | 3500 | 0 |
| Расходники (дюбели, герметик) | 500 | 500 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Настройка и пусконаладка | 0 | 1000 | 1000 |
| 4000 | 8000 | 4000 |
Сделав все самостоятельно, я сэкономил около 4000 рублей. Эти деньги лучше потратить на более мощный и тихий вентилятор премиум-класса.
После завершения работ системой нужно пользоваться правильно. Раз в полгода снимайте декоративную панель и очищайте лопасти от пыли. Грязный вентилятор теряет до 30% производительности и начинает сильнее шуметь. Проверяйте контакты в клеммах Wago — они не должны болтаться. Также протирайте датчик влажности сухой тряпкой, чтобы он не выдавал ложных срабатываний из-за налета.
Существуют и альтернативные варианты организации вытяжки. Можно установить канальный вентилятор прямо в чердачном помещении или за фальш-стеной — это полностью уберет шум из туалета. Для тех, кто любит технологии, подойдут умные реле (например, Zigbee или Wi-Fi), которые позволяют управлять вытяжкой со смартфона. Также не забывайте про приточные клапаны на окнах или стенах. Без притока свежего воздуха даже самый мощный вентилятор будет работать вхолостую, создавая вакуум в помещении.
Ответы на частые вопросы:
Почему вентилятор с таймером не выключается? Скорее всего, вы перепутали фазные провода L и Ls, либо таймер настроен на слишком длительный интервал работы.
Можно ли ставить датчик влажности в туалете, если там нет душа? Можно, но он будет бесполезен. В таком случае лучше выбрать модель только с таймером.
Как проверить, работает ли обратный клапан? Выключите вентилятор и приложите лист бумаги к решетке. Если чувствуете сквозняк из шахты — клапан не держит.
Какое сечение провода нужно для вытяжки? Достаточно кабеля 1.5 мм2 (например, ВВГнг 3х1.5). Это стандарт для освещения и маломощных приборов.
Нужна ли отдельная клавиша на выключателе? Не обязательно. Можно подключить вентилятор параллельно свету, тогда он будет включаться одновременно с лампой.
Сильно ли шумит вентилятор ночью? Зависит от модели. Осевые шумят сильнее, центробежные — почти незаметны.
Что делать, если в шахте обратная тяга? Установите качественный обратный клапан с плотной силиконовой мембраной.
