Принцип действия фотореле для уличного освещения: особенности работы датчика света, преимущества и недостатки, возможные схемы подключения

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного  освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой  нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так,  красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

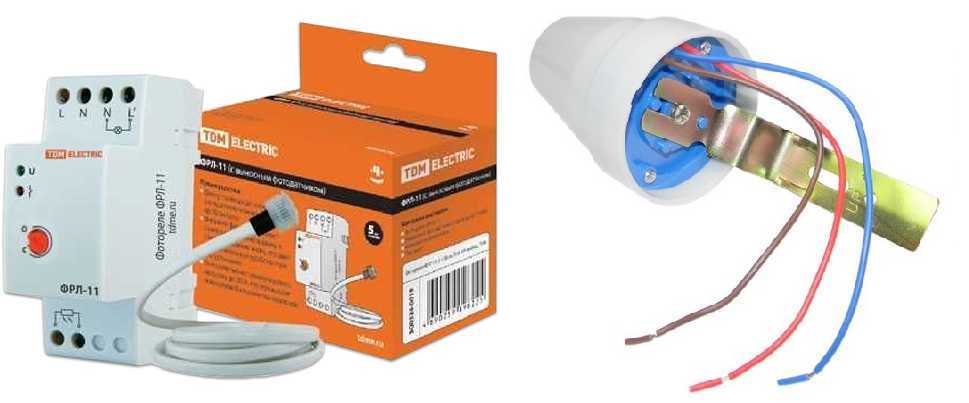

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Подключение фотореле для включения освещения

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Схемы управления освещением с использованием различных типов выключателей

Для чего нужен магнитный пускатель и как его подключить

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Как работает сенсорный выключатель — схемы подключения

Особенности выбора места для размещения реле

Нередко выбор правильного месторасположения фотореле для уличного освещения представляет собой сложный квест, потому что нужно учитывать специальные требования:

необходимо, чтобы на фотоэлемент падал только дневной свет;
рекламные щиты, фонари уличного освещения, многоквартирные дома и другие посторонние источники света должны находиться на максимальном удалении от датчика, чтобы не вызывать ложных срабатываний;
важно минимизировать вероятность падения света от автомобильных фар;
рекомендуемая высота установки датчика – 180-250 см над землёй, чтобы можно было проводить его настройку с земли, табуретки или лестницы.

Поскольку в условиях современного населённого пункта найти подходящее место сложно, приходится прибегать к одной хитрости. Для ограждения фотоэлемента от постороннего света для него конструируют заслон в виде кулька или прислонённого к стене цилиндра. Для изготовления подходит отрезок чёрной пластиковой трубы с большим диаметром и длиной около 20 см. Нижняя сторона вырезается под углом в 45-30˚, благодаря чему верхний остаётся ровным и обеспечивает беспрепятственное поступление естественного света.

Разновидности датчиков освещения

Программируемое цифровое реле

Классификация сенсоров происходит по нескольким параметрам.

По конструктивному исполнению модели бывают:

  • Фотоэлемент расположен в одном корпусе с остальными деталями. Сумеречное реле устанавливается рядом с прибором освещения.
  • Устройство с выносным (наружным) фотоэлементом. Основной блок устанавливается на DIN-рейку, светочувствительный сенсор на улице.

По типу управления:

  • Устройства с таймером – прибор настраивается на уровень освещенности и задается временной промежуток работы. Например, светильники отключаются с наступлением ночи.
  • Фотореле с принудительным отключением – при необходимости активируются и выключаются вручную.
  • Программируемые сумеречные реле – технологически сложные устройства, работающие по заданным настройкам.

По типу нагрузки:

  • светодиодные;
  • люминесцентные (энергосберегающие);
  • лампы накаливания.

Характеристики и выбор

Первым делом выберите напряжение, с которым будет работать датчик освещенности: 220 В или 12 В. Следующий параметр — класс безопасности. Поскольку устройство устанавливается на улице, оно должно быть не ниже IP44 (цифры могут быть выше, менее нежелательны). Это означает, что предметы размером более 1 мм не могут попасть внутрь устройства, и что оно не боится брызг воды

Второе, на что стоит обратить внимание — это температурный режим работы. Ищите варианты, которые с большей вероятностью будут превышать средние значения в вашем регионе, как с точки зрения плюсовой, так и минусовой температуры

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Характеристики фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше

Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Устройство с встроенным фотоэлементом и таймером

Фотореле также применяется для автоматического регулирования освещения. Таймер позволяет управлять временем освещенности, то есть задавать определенный промежуток, по достижении или на протяжении которого действует указанный уровень света. Выключение реле также происходит автоматически: в установленное время или по достижению определенного уровня освещенности.

Существует несколько типов таймеров:

  • с дневными механизмами;
  • с недельными механизмами;
  • с годовыми механизмами.

Такие устройства можно программировать одинаково на несколько дней и, например, отдельно выделять выходные дни.

Обзор популярных моделей датчиков уличного освещения

Что касательно производителей, то спросом пользуется продукция следующих брендов:

  • Elko-EP;
  • Euroelectric;
  • Hager;
  • Theben;
  • ПромАвтоматика.
  1. Euroelectric 10А NEW. Пластиковый корпус, есть настенное крепление, подходит для подключения одной линии. Максимальная сила тока – 10А, рабочая – до 6А (1,3кВт). Из настроек – только регулятор чувствительности. Одна из самых простых моделей, но весьма надежная. Средняя цена – 600 рублей.
  2. ПромАвтоматика ФРА 1-10. Универсальное реле, подходит не только для уличного освещения, а для включения любых электрических приборов. Максимальная сила тока – 10А, стоимость – 400 рублей.
  3. Theben LUNA 122 top2. Сумеречное реле с креплением под DIN-рейку. Профессиональная модель, масса настроек (чувствительность, отсрочка срабатывания, подключение дополнительных датчиков, функция таймера и так далее). Может использоваться для контроля уличного освещения на огромных участках с подключением в несколько раздельных линий. Средняя цена – 17 тысяч рублей.
  4. Eurolamp ST-303WSR. Есть регулировка порога срабатывания, максимальная сила тока – 25А. Но обладает низкой защитой от проникновения влаги, поэтому устанавливается только в сухих местах или в защитный корпус. Средняя цена – 350 рублей.

Кстати, если изготавливать фотореле самостоятельно, то обойдется оно всего в 50 – 100 рублей – именно столько стоят все необходимые комплектующие в магазинах радиотоваров.

Устройство датчика света: на чём основан принцип действия фотореле

Прежде чем подключить светильник с фотоэлементом для уличного освещения, необходимо понять принцип работы самого датчика. Рассмотрим функционал устройства на примере фотореле ФР-7.

Фотореле модели ФР-7

При наступлении темноты группа контактов, расположенная внутри корпуса датчика, замыкается. Они включают осветительные приборы, которые находятся в единой цепи. Как только уровень дневного света «восстанавливается», происходит размыкание контактов и выключение ламп.

Таблица 1. Определение уровня освещённости при помощи фотоэлементов

Изображение Наименование элемента Описание функции
Фототранзистор Устройство предназначено для регулировки выходящего сигнала при попадании на чувствительный элемент естественного освещения
Светодиод Чувствительный элемент светодиодного устройства срабатывает под воздействием солнечных лучей по принципу фотогальванического эффекта
Фотосимистор Устройство выполняет функцию синхронизатора токов и передаёт их на рабочие электроды
Фототиристор Световой поток, попадая на чувствительный элемент устройства, передаёт заряд, который преобразуется в сигнал посредством специальной матрицы

Обратите внимание, что подавляющее большинство датчиков (к примеру, фотореле ФР-2) имеет определённую выдержку – интервал по времени. Она необходима для исключения срабатывания устройств от поступления ложных сигналов

По этой причине следует избегать установки датчиков света вблизи искусственных источников.

Возможности настройки устройства

Современные фотореле для уличного освещения имеют функционал, позволяющий предельно точно настроить режим работы в конкретных условиях. Заданные настройки можно менять своими руками, не прибегая к помощи специалистов. Для этого достаточно повернуть регулятор до нужного положения. В основном, применяются следующие регулировки:

  1. Изменение порога срабатывания через подстройку чувствительности. Необходимость данной функции обусловлена тем, что на улице наблюдается разная освещённость в зависимости от времени года. Так, например, зимой света больше за счёт его отражения от снега, поэтому надо выставлять меньшую чувствительность датчика. Кроме того, пониженный порог срабатывания настраивается на фотореле, которые стоят в городах, на относительно близком расстоянии от крупных источников света.
  2. Задержка отключения и включения. Как уже было сказано, это защищает устройство от отключения при падении света от посторонних источников. Задержка включения важна, чтобы реле не включало свет, когда попадает в тень от проходящей по небу тучи или пролетающей птицы.
  3. Диапазон освещённости определяет условия, в которых фотодатчик сохраняет цепь питания разомкнутой. Нижняя граница может устанавливаться от 2 люкс, соответствующих полной темноте, до 20-80 люксов, которые наблюдаются при сумерках.

Особым вариантом реле для уличного освещения является астротаймер. Это более дорогое и сложное устройство, которое не требует постоянной подстройки и защиты датчиков от стороннего света. Астротаймер настраивается по GPS-координатам места, в котором располагается, времени и дате. Далее устройство автоматически вычисляет соответствующие местности время восхода и заката солнца. Преимущества такого устройства заключается в независимости от погоды, места установки, наличия посторонних источников света. Для дополнительно удобства можно сдвинуть время включения/выключения на конкретный шаг. Например, отключать свет за 1 час до рассвета и включать на 2 часа позже заката.

Принцип работы устройства

Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле.

Что касается фотоэлемента (а в основном это фотодиод, фототранзистор либо фоторезистор), его основное назначение – анализ интенсивности света. Если на улице станет темнеть либо светлеть, фотоэлемент даст об этом знать, на основании чего и произойдет включение/выключение света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле (либо симистор) является выходным устройством, которое коммутирует нагрузку (в нашем случае это лампочка).

Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат – лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать.

Видео обзор детектора от фирмы Feron, модель SEN27:

Характеристика устройства

https://youtube.com/watch?v=Gfdz1Y5CXC0

Принцип действия и функциональное назначение

Реле, которые работают в зависимости от освещённости, имеют несколько названий. Среди специалистов их называют просто датчиками света, фотодатчиками, сумеречными и т.п. В литературе встречаются определения светочувствительные автомат или выключатель. Все эти названия синонимичны и не зависят даже от конструкции приборов.

Принцип действия фотореле основывается на работе фототранзистора или фоторезистора, параметры которого изменяются при изменении освещённости. Проще говоря, цепь микроприбора находится в разомкнутом положении, пока не него поступает достаточный объём света. При определённом уровне сумерек или темноты цепь замыкается, и подключённый в схему осветительный прибор получает питание. Соответственно, когда начинает светать, происходит обратное – цепь размыкается и отключает подачу тока.

Фотореле принцип работы

Есть модели фотореле, которые могут использоваться в линиях с заземлением. Некоторые образцы включаются, при каком-либо движении напротив места установки.
Электрики меняют каждый раз силовой и вместе с ними реле и опять работает. Схема монтажа устройства Полезная информация!
Схема подключения фотореле Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку.
Обязательно соблюдаем маркировку провода по цвету.
Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Вероятность попадания света от автомобильных фар должна быть минимальной. Есть два ых датчика.
Может быть от перепада, ведь этажи размещения этих фотореле находятся в одном здании?
Как подключить фотореле. Какое лучше?!

Как сделать датчик освещения самостоятельно

Датчик света для уличного освещения сделать самостоятельно вполне реально, потребуются лишь базовые навыки работы с паяльником, а также умение читать электрические схемы. Самый простой датчик состоит из двух транзисторов (типа КТ315Б), фоторезистора, переменного резистора (он же выступает в качестве реостата для регулировки уровня срабатывания), а также реле (3-контактный, 2-х контактный подойдет для реле с ручным выключением). Единственный недостаток такого датчика освещения – это высокая вероятность ложного срабатывания из-за самоиндукции. Устранить такой недочет можно с помощью диода, которые будет «обрывать» возникающий индукционный ток.

Схема классического реле с фоторезисторомСхема серийного бытового фотореле от Camellion

Тот самый фоторезистор, сопротивление которого зависит от степени освещенности вокруг

Также для датчика необходимо смастерить защитный корпус, обязательно прозрачный, чтобы пропускать солнечные лучи к фоторезистору. Опять же – для этой цели подойдет пластиковая бутылка или стеклянная банка.

Такие платы фотореле можно купить на Алиэкспресс. Средняя цена — 25 рублей

Что такое фотореле

Фотореле представляет собой чувствительный прибор, реагирующий на свет. При снижении освещенности до определенного уровня, заданного заранее, устройство срабатывает, включая светильники. Когда становится достаточно светло, датчик отключает осветительные приборы.

В качестве светочувствительных элементов используются фотодиоды, фоторезисторы, фотосимисторы и другие устройства с разным принципом работы. Так, реле с фоторезистором функционирует за счет изменения сопротивления, с фотодиодами — ЭДС, с фотосимистором — взаимодействия положительной и отрицательной гармоник.

Монтаж фотореле

Правила размещения фотореле

  • инструкцию читать надо, и не только когда ничего другого не остается: в ней масса полезных сведений от технических параметров продукта до схемы подключения;
  • на фотореле не должен попадать искусственный свет, а также падать тень от предметов – веток, опор, столбов, зданий;
  • нельзя переворачивать устройство и монтировать его вверх ногами – такое обращение повлияет на чувствительность и работоспособность в целом;
  • если подобное не предусмотрено производителем, не нужно эксплуатировать фоточувствительные реле в химически активных средах, а также вблизи горючих поверхностей;
  • выбирая место монтажа, следует учитывать степень защиты устройств от пыли, влаги и других факторов.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.

  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.

  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.

  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.

  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.

  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).

  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

  • Схема подключения прожектора к фотореле и датчику движения
  • Способы соединения проводов в распределительной коробке
  • Как заменить электропроводку в квартире

Конкретные виды светильников для помещений

Потолочные светильники могут представлять собой подвесные изделия, которые называются люстрами. Они изготавливаются посредством разных материалов и могут иметь разную форму, размер. Прикрепляются они к потолку при помощи специальных креплений в виде цепочек или шнуров. Что касается именно, потолочных приборов, то они крепятся прямо к поверхности потолка и могут исполняться в различных конфигурациях, размерах и формах.

Отличительной особенностью люстр от потолочных устройств является то, что люстры выполняются с плафонами, а потолочный прибор может иметь одну панель разной формы с лампами.

Как правило, настенные светильники типа бра, применяются для оформления спальных комнат или в качестве освещения одной зоны. Например, над креслом или зеркалом.

ЧИТАТЬ ТАКЖЕ: Рекреационные зоны в бизнес-центрах класса А

Напольные светильники – это торшеры. Как уже понятно, устанавливаются они на полу. Служат не только в качестве дополнительного освещения, но и в качестве декоративного элемента.

Настольные лампы устанавливаются в кабинетах на столах или в детских комнатах для выполнения школьных заданий. У них направленное освещение для удобства и концентрации светового луча на данный предмет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

    Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Это интересно: Таймер управления освещением — разбираем в общих чертах

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

    Технические характеристики фотореле

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

    Пример характеристик для подстройки реле ФР-11 М

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
