Устройство патрона перфоратора

Как снять, разобрать и поменять патрон

Патрон снимают либо для его разборки, ремонта и обслуживания, либо для замены, если восстановление не целесообразно.

Поскольку зажимные устройства примерно одинаково крепятся, принцип демонтажа также будет схожим.

Патрон обычно снимают для проведения профилактики, ремонта и смазки трущихся элементов. Для работы понадобится небольшой набор отверток и тиски.

  1. Нужно убрать защитную часть кожуха с той стороны, где находится торец фиксатора.
  2. Кольцо, находящееся за накладкой, следует сдвинуть при помощи отвертки.
  3. Извлечь шайбу, которая стоит за кольцом.
  4. После этого можно удалить второе кольцо, используя отвертку.
  5. Шайбу следует передвинуть вниз (к корпусу) совместно с пружиной.
  6. При помощи отвертки вынуть металлический шарик.
  7. Аккуратно отпускать шайбу с пружиной, вытаскивая при этом сам патрон.
  8. Если цель разборки – замена фиксатора, то придется снять нижнюю часть патрона вместе с втулкой: нужно выкрутить стопорный винт, удерживающий ее на шпинделе. Теперь проще всего зажать втулку в губках тисков и открутить ее со шпинделя (при помощи подходящего размера гаечного ключа). Новые детали установить в обратном порядке.

При необходимости проведения ревизии, чистки и нанесения смазочных материалов, пункт 8 можно пропустить. Обратная сборка осуществляется пошагово – от пункта 8 до пункта 1.

Если патрон относится к зубчато-венцовому типу, то последовательность демонтажа будет иной:

  1. Максимально развести кулачки.
  2. Патрон устанавливается на рабочем валю перфоратора (или дрели) и фиксируется центровым винтом. Его необходимо выкрутить.
  3. После этого можно откручивать сам патрон. На некоторых старых моделях зажимное устройство крепилось к конусному валу (не на резьбе), если попался такой образец техники, то патрон попросту сбивается молотком не слишком сильными, но резкими ударами.

Сборку следует производить в обратном порядке.

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

  • определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

  • то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

  • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

  • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Зачем нужно снимать патрон

Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

— ключевые;

— быстрозажимные или ручные.

Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.


Ключевой патрон на дрель со специальным ключом

Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

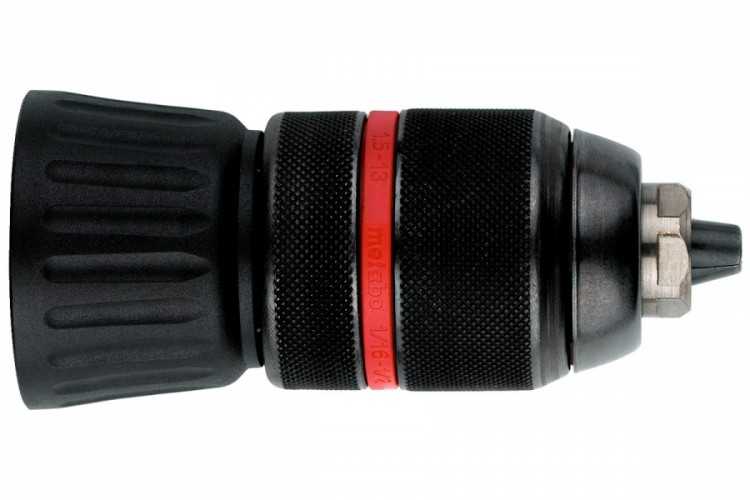

Быстрозажимной патрон на дрель

Как снять патрон с перфоратора

Перед тем, как снять с перфоратора Бош 2-26 патрон, надо определить, какой тип в нем установлен. Если во время работы проворачивается сверло, зажимной элемент должен быть заменён. Способ его крепления зависит от вида. Если устройство крепится на винтовом стержне или шпинделе, его необходимо просто повернуть. Если деталь закреплена сильно, придется воспользоваться дополнительными инструментами. По головке винта бьют молотком, в результате крепкая фиксация ослабевает. С помощью отвертки выкручивают винтовой стержень. Для того чтобы вытащить элемент, закрепленный на шпинделе, его зажимают ключом и прокручивают шпиндель.

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Схема устройства зажимного патрона.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt – установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза – закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

О насадках

Существует несколько типов буров и иных насадок для перфоратора:

  1. Стандартные прямые буры – нужны для высверливания отверстий в кирпиче, бетоне или в камне.
  2. Коронки – нужны для создания не очень глубоких, но широких отверстий – для распределительных коробок для электропроводки и прочего. По бетону лучше использовать коронки с алмазными кончиками.
  3. Зубила – можно применять для демонтажа кафельной плитки или других подобных работ. Кончик бура не закален, придется его периодически точить.
  4. Пики – часто используют для создания отверстий для труб.
  5. Буры в виде лопаток – для создания каналов под электропроводку.

Основная часть насадки – хвостовик. Именно он вставляется в патрон перфоратора. Он сделан из легированной стали и обладает высокой прочностью. На хвостовике нанесена маркировка, свидетельствующая о типе насадки.

Рабочая часть делается из специальных сталей для длительного контакта с особо твердыми неметаллическими материалами: бетон, камень.

Форма зависит от того, для чего используется насадка:

  1. Шнековые – нужны для создания глубоких отверстий разных диаметров.
  2. Буры с маленьким наклоном канавок спирали – лучше использовать для большого количества отверстий малой глубины. Не требует больших усилий во время труда.
  3. Буры с большим углом наклона канавок спирали – можно рекомендовать для скоростной работы с целью сделать небольшое число достаточно глубоких отверстий.

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

  1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
  2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
  3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

  • Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
  • Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Несколько рекомендаций по подбору насадок для перфоратора

Современные изготовители промышленного оборудования стараются охватить все большую аудиторию. В погоне за расширением потребительского круга они наладили производство специальных переходников, которые предназначены для установки насадки типа SDS-max на электроинструмент, поддерживающий насадку SDS-plus.

Чем выше у насадки степень закручивания спирали, тем быстрее пройдет процесс сверления.

Использование такого типа переходника является совершенно безопасным для оборудования, но категорически запрещается приобретать типы насадок, которые увеличивают заведомо меньшую ширину гнезда для насадки.

Электрооборудование облегченной или средней категории изначально не предполагает применения насадок, которые предназначаются для тяжеловесной аппаратуры. Использование таких переходников быстро разрушит составные части перфоратора, что повлечет за собой лишние денежные расходы.

Бурильные насадки для электрических перфораторов чаще всего распространяются в упакованном виде. Это обусловлено тем, что насадки такого типа тяжело поддаются ремонту, их гораздо проще заменить на новые.

Самые популярные бурильные насадки имеют внешнюю схожесть с насадками для высверливания отверстий. Но если хорошо присмотреться, можно разглядеть в них совершенно другие конструктивные особенности резьбы и спирали.

Стоит обращать внимание на степень закручивания спирали насадок. Чем выше этот показатель, тем проще происходит высверливание проема

К тому же в процессе сверления вывод излишков имеет повышенную производительность. При этом необходимо знать, что бурильные насадки таких разновидностей обладают меньшим запасом прочности. Высокопрочными насадками являются буры с наименьшей степенью закручивания спирали.

Замена

Перед тем, как разобрать патрон от дрели, нужно выяснить тип крепления на валу: конусное или резьбовое соединение. Если резьба левая, то производители предусмотрительно ставят винт-стопор. Также она может быть метрической или дюймовой.

Конусный способ соединения образуется за счет использования конуса Морзе (в народе он называется инструментальным). Установка патрона на такой вал выполняется с небольшим усилием для плотности. Этот вариант часто встречается в случае с шуруповертами.

В таблице представлен пошаговый алгоритм действий по демонтажу патронов для дрели.

Действие Детали
Резьбовое соединение
Стопорный винт Выкручивание.
Патрон Способ, как открутить патрон на дрели — против часовой стрелки с помощью газового ключа. При необходимости вал можно зажать тисками. Дополнительно проводится осмотр устройства на предмет исправности.
Заклинившее сверло Для вытаскивания насадки понадобится молоток. Нужно нанести несколько несильных ударов сверху по кулачкам.
Конусное соединение
Технически Для того, чтобы разобрать патрон дрели в комплектацию инструмента входит специальное приспособление.
По народному Дрель закрепляют сверлом вниз. По тыльной стороне инструмента наносятся равномерные удары молотком. Таким образом выполняется выбивание патрона с вала.

В случае с резьбой установка патрона выполняется в обратной последовательности с теми же действиями, что проводились при демонтаже. Во втором случае сначала нужно привести в порядок конус. Здесь понадобится наждачная бумага (можно на ткани), напильник для заусенцев. После этого устанавливается зажимное устройство также ударными движениями, только киянкой.

В видео показаны особенности снятия патронов на дрели и шуруповерте:

В случае с SDS-патроном на перфораторе порядок действий следующий:

  • снимается резиновый уплотнитель;
  • с помощью плоской отвертки удаляется первое стопорное кольцо с шайбой;
  • второе кольцо удаляется после опускания кожух вниз по аналогии, как для смены насадки;
  • снимается кожух муфты;
  • разбирается SDS последовательно (обязательно, чтобы ничего повредить): шарик, шайба, пружина.

Способ как поменять патрон на перфораторе прост — он снимается по аналогии с устройством для дрели на резьбовом соединении.

Сборка устройства выполняется строго в обратном порядке. Стоит отметить, что перечисленные процедуры необходимо проводить не только для ремонта или замена патрона на перфораторе или дрели

Это также важно с целью обслуживания и проверки исправного инструмента

В этом видео мастер демонстрирует процесс разборки и сборки патрона с полезными комментариями:

Устройство всего механизма

Независимо от конструкции устройства и функций его внедрения, все модели (Bosch, Makita, Штерн, Энергомаш, Interskol) имеют подобные составные элементы.

Перфоратор состоит из последующих частей:

  • патрона;
  • ударного механизма;
  • редуктора;
  • мотора;
  • сетевой кнопки;
  • соединительного шнура.

В отличие от обычной дрели, перфоратор обладает увеличенной ударной функцией, что является очень принципиальным преимуществом при механическом воздействии на обрабатываемый материал. Таковой вид работы достигается своим механизмом сотворения толчка рабочего приспособления, который высвобождает оператора от внедрения физических усилий при долблении либо сверлении камня, кирпича либо бетона.

Вращательное движение электронного мотора преобразовывается в поступательное колебание ударного инструмента за счёт сотворения компрессии меж рабочими поршнями. Такое движение интенсивно передаётся на ударные приспособления (зубило, бур либо лопатку). Исследовав устройство перфоратора, ремонт появившихся дефектов проводить намного легче и эффективнее.

Быстрозажимные элементы

Такой патрон на перфоратор прост в использовании. И специального ключа для работы с ним не потребуется. Достаточно зажать руками механизм устройства, и насадка готова к работе. Быстрозажимный патрон для перфоратора выпускается двух видов: одно- или двухмуфтовый.

Одна рука – и никаких дополнительных усилий. По такому принципу работают одномуфтовые зажимные устройства. Их можно устанавливать только на тех дрелях, где технически реализована автоматическая блокировка рабочего вала. Принцип работы устройства прост. Хвостовик насадки зажимается путем ручного вращения регулировочной гильзы. Повернул несколько раз – и готово.

Видео: виды патронов для перфораторов

Недостаток такого вида крепежного элемента заключается в том, что при длительной эксплуатации он ненадежно фиксирует сверла большого диаметра. Соответственно, во время сверления инструмент может проворачиваться, что влияет на качество и скорость выполнения работ. Быстрозажимной элемент отлично фиксирует насадки диаметром от 1 до 25 мм.

Выбор конкретной модели зажимного приспособления зависит от тех видов работ, которые будут проводиться с помощью дрели, а также от модели и возможностей самого инструмента.

Что представляет собой патрон перфоратора?

Впервые электрический перфоратор был изготовлен в 30-х годах прошлого столетия. Первая электродрель была выпущена со стороны компании Bosch, которая специализируется на производстве бытовой и промышленной техники. Крутящий момент, объединенный с циклическим долблением, ожидаемо понравился всем потребителям. С этого момента электроинструмент ни разу не исчез с витрин хозяйственных магазинов.

Схема устройства ударного механизма дрели.

Но после производства первого образца оборудования большинство потребителей столкнулось с некоторыми неприятностями. Основная проблема заключалась в патроне перфоратора. Это обусловливалось тем, что одновременное долбление и сверление сильно повреждало конструкцию гнезда для насадок.

Изготовители промышленного оборудования нашли легкое решение этой проблемы – они упростили конструкцию патрона, тем самым упрочнив его структуру.

На данный момент существует 2 различных вида патронов для перфоратора:

  • ключевой;
  • быстрозажимной.

Каждый из них, в свою очередь, подразделяется на несколько типов.

Ключевой вид патрона представляет собой насадку, зажимающуюся особым ключом, который фиксирует патрон изнутри при помощи обжимного стержня. Его еще называют зубчатым или кулачковым. Главным преимуществом этого вида патрона выступает повышенный уровень надежности при закреплении. Но зачастую замена патрона требует определенного времени, если сравнивать его с другими разновидностями насадок.

Быстрозажимной вид патрона закрепляется путем зажимания насадки легким усилием, это позволяет осуществить замену вручную. Этот механизм подразделяется на 2 типа: одно- и двухмуфтовый. Первый тип предполагает установку одной рукой, но он используется только в инструментах с автоблокировкой вала. Второй тип подразумевает удерживание тыльной муфты одной рукой и раскручивание фронтовой муфты другой.

Причины для разборки перфоратора

Даже при исправной работе перфоратора ему необходима периодическая профилактика и прочистка деталей. Во время профилактики инструмент нужно разобрать, чтобы смазать и заменить все изношенные части. Перфораторы разных изготовителей разбираются одинаково, однако есть некоторые нюансы.

Одни из самых популярных производителей инструмента — Bosh, Интерскол, а также многие другие.

Перед разборкой определяется поломка части инструмента, которая может быть заметна на поверхности перфоратора. К примеру, изношенное состояние пыльника на патроне. Такая признак является причиной для разбора перфоратора и ревизии патрона, иначе инструмент выйдет из строя.

Схема устройства перфоратора.

Наиболее часто встречаются такие проблемы по электрической части, как износ графических щеток и поломка кнопки включения. Однако эти проблемы можно легко устранить самому, иногда запасные детали идут уже в комплекте с перфоратором. Если причина поломки располагается в якоре, обрыве обмотки и других элементах, потребуются специальные знания и опыт.

Читать также: Отвал для мотоблока из газового баллона

Перед разборкой инструмента нужно выявить причину поломки. Основные признаки для разборки инструмента:

  1. Нестабильная работа.
  2. При работе с инструментом замечаются странные звуки.
  3. «Горелый» запах во время работы.
  4. Нет нужного режима долбления или сверления.

Если наблюдается хоть один из вышеперечисленных признаков, то нужно задуматься о ремонте вашего помощника. Некорректная работа перфоратора может стать причиной полного выхода из строя такого ценного инструмента.

Как устроен универсальный патрон

Режущий инструмент для дрели или сверлильного станка имеет гладкий конический или цилиндрический хвостовик, который вставляется в кулачках обычного (цангового) зажима. У рабочего инструмента перфоратора на хвостовике прорезаны четыре паза. Два закрытых и два открытых, прорезанных по всей длине.

Типовое устройство патрона перфоратора состоит из втулки со шлицами, кольца, стопорных шариков и кожуха

В итоге типовое устройство патрона перфоратора выглядит следующим образом:

  • На вал электродвигателя насажена втулка со шлицами.
  • На втулку надевается кольцо, в которое упирается коническая пружина.
  • Между кольцом и втулкой находятся стопорные шарики.
  • С внешней стороны вся эта механика закрыта кожухом.

Сама фиксация инструмента происходит следующим образом: хвостовик сверла или ударника заходит во втулку, совмещая открытые пазы со шлицами, а в закрытые пазы заходят стопорные шарики, упирающиеся в кольцо. В итоге шарики не дают инструменту выпасть из зажима, а шлицы передают крутящий момент от вала. Толчки от бойка перфоратора транслируются на пятку хвостовика.

Причем, чтобы вставить инструмент в оснастку, нужно всего лишь надавить на кожух, сжав коническую пружину. После того, как пазы хвостовика попадут в шлицы, пользователь отпускает кожух и пружина смещает кольцо, а шарики закатываются в закрытый паз хвостовика.

Такой узел был придуман в начале 80-х годов ХХ века инженерами концерна Bosch. Причем в инструментальный обиход этот вариант удерживающего приспособления вошел под названием быстрозажимной патрон. Ведь чтобы поменять ударник на сверло пользователь просто вставлял хвостовик в шлиц, поворачивал кожух и отпускал его, заталкивая подшипники в глухие пазы.

Маркетологи Bosch даже придумали специальное обозначение для таких зажимов: SDS патроны, от немецкого Steck-Dreh-Sitzt (вставь-поверни-закрепи). Руководство концерна не стало настаивать на праве эксклюзивного использования этой разработки, поэтому очень скоро в продаже появилось множество разновидностей таких механизмов.

Как разобрать патрон на дрели

Не все разновидности предполагают разборку, чаще всего — конусные. Существует интересный метод доступа без распиливания на части. Процесс:

  1. Кулачки сводятся внутрь.
  2. К передней стороне доской или металлическим листом прижимается упругий материал (пенопласт, пенополистирол — толщиной 10-20 мм).
  3. Дрель прислоняется к ровной поверхности и включается ударная работа. Если модель не предусматривает этого режима, то патрон предварительно демонтируется и фиксируется на перфораторе. После 20 секунд работы деталь можно разобрать для ремонта, очистки.

Даже после ремонта работоспособность восстанавливается не до конца, потому деталь рекомендуется заменить.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Подписаться

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

  • правильный выбор сверла;
  • правильная заточка режущей части сверла;
  • обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

  • Перфоратор — Как правильно и безопасно пользоваться…
  • Как выбрать электрическую дрель — оснастка и комплектация
  • ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ — Назначение и секреты работы с ними
  • Как выбрать идеальный перфоратор для дома
  • Всё о сверлах — название и назначение

Этапы: как снимать патрон с дрели Интерскол

Дрель Интерскол имеет ряд преимуществ. Она легкая и удобная в управлении, при работе на высоте, есть возможность вешать ее на ремень, тем самым освобождая руки. Можно менять количество оборотов.


Чтобы снять патрон в дрели Интерскол нужно зажать шестигранный г-образный ключ потолще. Бить резким, хлестким ударом по длинному концу ключа по часовой стрелке

В первую очередь она стоит в сегменте самых недорогих в сравнении с такими конкурентами, как:

  • Bosh (Бош);
  • Макита;
  • Metabo и другие.

Есть функция фиксации оборотов двигателя: нажимаете рычаг включения до упора, после давите кнопку фиксации и отпускаете рычаг. Обороты зафиксируются и можно продолжать работать, в этом время можете быть сконцентрированы не на нажиме дрели, а на материале, с которым работаете.

Главное, ни в коем случае не бить по патрону молотком или другими инструментами при откручивании – можно поломать не только патрон, но и повредить ось. Итак, в первую очередь необходимо, как обычно, выкрутить болт. Далее можно взять газовый ключ, ухватиться за край детали, которую нужно снять, и либо рывком, либо медленными поступательными движениями откручиваете патрон. Для того чтобы в будущем не сталкиваться с проблемой невозможности снятия патрона, обязательно смажьте литолом или другой смазкой все детали.

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Персональный ремонт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
