ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА СТЕКЛОБЛОКОВ И СТЕКЛОПАКЕТОВ
Стеклянные пустотелые блоки применяют для сооружения несущих стен и перегородок, а также заполнения световых проемов.
По назначению блоки различают на декоративные, прозрачные, светорассеивающие, светопреломляющие, по конструкции — на однокамерные и двухкамерные, по форме — на квадратные и прямоугольные.
Стеклянный блок получают, сваривая два полублока, с образованием внутренней вакуумной полости, образующейся при охлаждении горячего воздуха (разряженного пространства).
Наружная лицевая поверхность полублоков — гладкая, внутренняя — с ребрами или призмами. Блоки бывают светоотражающими и теплопоглощающими. Торцовые поверхности блоков имеют рифления для лучшего сцепления с раствором.
Блоки имеют следующие физико-механические характеристики: светопропускание 30—57%, термостойкость 40 °С, прочность при сжатии 1,5 МПа, сопротивление удару 0,8 Дж, коэффициент теплопроводности 0,31—0,42 Вт/(м • °С).
Для выработки стеклоблоков используют проточные печи производительностью 30—100 т/сут. Температура варки 1480— 1540 °С.
Формование стеклоблоков включает стадии прессования полублоков и их сварки. Полублоки прессуют на 10- или 12-позици- онных автоматических прессах, а сварку производят на карусельной сварочной машине.
После сварки блоков остаточные напряжения в них снимаются в печах отжига с медленным охлаждением изделий или с ускоренным охлаждением при использовании инфракрасного излучения.
Стеклопакеты состоят из двух или более листов стекла, соединенных между собой по периметру таким образом, что между ними образуются герметически закрытые полости, заполненные воздухом или другим газом. Стеклопакеты — изделия полной заводской готовности, конструкция которых гарантирует герметичность воздушных прослоек, предназначаются для остекления окон, витрин, верхних фонарей и балконных дверей общественных, производственных и жилых зданий.
По конструктивным особенностям и способам изготовления стеклопакеты подразделяются на клееные (наиболее распространены), паяные и сварные, по числу слоев стекла (или образуемых ими воздушных прослоек) — на двух-, трех- и четырехслойные (одно-, двух- и трехкамерные) (рис. 8.3). Однокамерные применяют для остекления зданий при температуре наружного воздуха до —40 °С, двухкамерные — до —50 °С.
Рис. 8.3. Стеклопакеты однокамерные:
а — без обрамляющей рамки; б — с обрамляющей рамкой; в — двухкамерные;
1 — стекло; 2 — распорная рамка; 3 — нетвердеющая мастика; 4 — силикагель; 5 — тиоколовый герметик; 6 — обрамляющая рамка; 7 — воздушная полость
Стеклопакеты изготовляют на механизированных линиях, обеспечивающих следующие технологические операции: подготовка стекла, изготовление распорной рамки, нанесение на нее нетвердеющей мастики, соединение рамки со стеклами, подпрессовка, нанесение на торцы пакета твердеющей мастики.
Подготовка стекла осуществляется на моечном конвейере и включает мойку и сушку стекла. Распорную рамку изготовляют из алюминиевой ленты в гибочном станке, между краями профиля оставляют щель шириной 0,12 • 10 _3 м, через которую внутренняя полость профиля соединяется с помощью пакета.
Рамку собирают с помощью пластиковых (металлических) уголков или спаивают на ультразвуковой установке.
На станке по обе стороны рамки наносят нетвердеющую мастику слоем толщиной 1 • 10 _3 м и шириной (5—6) • 10 _3 м. Стекло и рамку, поставленные вертикально, подают на конвейер, где их автоматически соединяют в пакет в вертикальном положении. Подпрессовка пакета осуществляется в горизонтальном положении. На торцы пакета наносят мастику, твердеющую окончательно через 24 ч.
СТЕКЛОБЛОКИ
— стеклянные пустотелые изделия, состоящие из двух прессованных полублоков, сваренных между собой.
Стеклоблоки подразделяются: по конструкции— на одно- и двухкамерные с повышенными теплоизоляционными свойствами; п о форм е — на квадратные, прямоугольные и угловые; по светотехническим качествам — на светорассеивающие, светонаправляющие, светопрозрачные и солнцезащитные; и о декоративным качества м—на бесцветные и цветные. Цветные стеклоблоки могут быть изготовлены из цветной стекломассы, из бесцветной стекломассы с последующей внутренней окраской двух иолублоков аэрозольными цветными покрытиями, из бесцветной стекломассы с прослойкой цветной стеклянной пленки.
Лицевые стороны стеклоблоков гладкие или имеют с внутренней стороны рифления, придающие стеклоблокам определенные светотехнич. и декоративные качества.
Стеклоблоки применяются для устройства наружных и внутренних светопрозрачных ограждений в жилых, общественных и промышленных зданиях, в т. ч. для светопрозрачных ограждений с повышенными требованиями к огнестойкости, тепло- и звукоизоляции, для малых архитектурных форм. В светопрозрачных ограждениях С. кладутся на цементно-песчаных или полимерцементных растворах с армирова- быть полностью отделены компенсационными швами от примыкающих конструкций здания. В ограждениях из стеклоблоков могут устраиваться оконные проемы, открывающиеся фрамуги и двери.
Наиболее эффективными в стр-ве являются крупноразмерные и двухкамерные С. Высокая механич. прочность, огнестойкость и простота производства стеклоблоков позволяют получить значительный технико-экономич. эффект от их применения. По долговечности ограждения из стеклоблоков превосходят многие др. виды светопрозрачных ограждений из стекла.
19-4. панели с использованием стеклоблоков, стеклянных панелей и профильного стекла. … Для изготовления панелей были приняты, стеклоблоки размером 194x194x98 мм; обвязка панелей и.

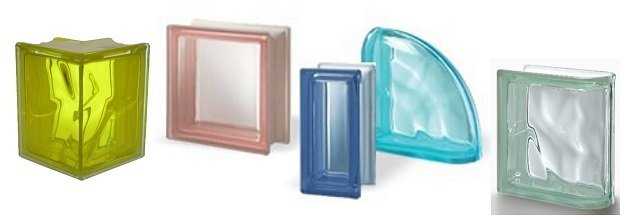

Выпускаются также угловые (или половинчатые), треугольные, круглые блоки. … Стеклоблоки обладают высокой прочностью (их можно разбить только кувалдой), огнестойкостью и термостойкостью.
Важнейшими применяемыми в строительстве изделиями из … Стеклобетонные блоки — это изготавливаемые прессованием стеклоблоки, которые как единый объем или.
Листовое стекло. Изделия из стекла. … Конструктивно-строительные изделия. Стеклоблоки представляют собой полые, пропускающие свет изделия, получаемые из двух отпрессованных из стекломассы.
Архитектурно-строительные светопропускающие изделия подразделяют на стеклопакеты, стеклоблоки, профильное стекло и др. • Оконное стекло, предназначенное для остекления окон, дверей, перего.
В проемы или перегородки блоки устанавливают на ребро на цементном или цементно-известковом растворе … Кладку из стеклоблоков необходимо выполнять с тщательным заполнением швов раствором.
Укладку стеклоблоков в проемы или возведение из них … До начала этих работ примеряют блоки в первом ряду будущей кладки проема (без раствора) и определяют.
5) резиновые прокладки должны быть плотно защемлены стеклом и плотно прилегать к поверхности фальца … 7) стеклоблоки, установленные на растворе, должны иметь ровные, строго вертикальные и.
Остекление профильным стеклом. Стеклопрофилит в наружных и внутренних световых проемах устанавливают … Для производства ремонтных работ выпускают также стеклоблоки чуть уменьшенных .
Стеклянные блоки — пустотелые изделия квадратной или прямоугольной формы размерами до … Стеклоблоки применяют для сооружения светопрозрач-ных элементов стен (4.5) перегородок, остекления.
Стеклоблоки
Стеклоблоки Продукция

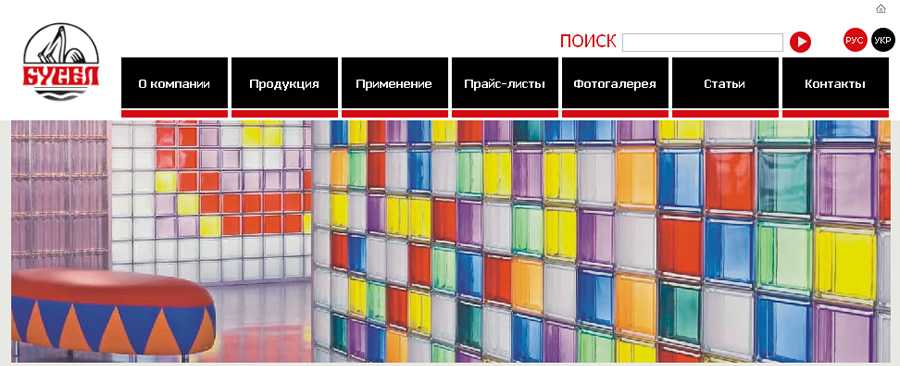

www.glassblocks.com.ua — более подробно про ассортимент, характеристики и свойства стеклоблоков, можно узнать на сайте стеклоблоков Seves в Украине
Многовековые традиции работы со стеклом флорентийских и богемских мастеров, использование исключительно наилучшего сырья и наиболее современных технологий, беспрерывный поиск новых идей и отличное их воплощение, подтвержденное самыми требовательными европейскими сертификатами качества, прекрасные теплофизические, экологические характеристики станут гарантией того, что использование в Вашей квартире или доме, офисе, клубе, отеле, ресторане, кофейни стеклоблоков производства заводов группы SEVES: VITRABLOK, VETROARREDO, SOLARIS предоставит интерьеру неповторимой изысканности и функциональности.
СТЕКЛОБЛОКИ VITRABLOK
В наличии доступна серия ярких окрашенных стеклоблоков Seves из коллекции BRILLY C. Представлены 5 ярких оттенков цвета: розовый, красный, фиолетовый, бронзовый, и оранжевый. Стеклоблоки 1919/С окрашены изнутри и имеют гладкую поверхность без рисунка и выпускаются в стандартном размере 190х190х80мм. Рекомендуется только для внутреннего применения в интерьере, и избегать мест попадания прямых солнечных лучей на стеклоблок.
Brilly 1919/C Rose
Brilly 1919/C Bronze
Brilly 1919/W Orange
Brilly 1919/C Rouge
Brilly 1919/C Violet
СТЕКЛОБЛОКИ SEVES
Окрашенные в массе цветные стеклоблоки производства Seves Group Чехия представлены линейкой из 7 основных цветовых оттенков. Стеклоблоки выпускаются в стандартном размере 190х190х80 мм, имеют рисунок на стекле – волна и могут быть как прозрачные, так и матовые.
ЭНЕРГОСБЕРЕГАЮЩИЕ СТЕКЛОБЛОКИ SEVES.
В результате получается классический стеклоблок, который может достигать значения теплового пропускания U = 1,5 W / m² K. Новая и инновационная технология изменяет рефлексивные и передающие свойства стеклоблока, не изменяя его механические и химические особенности. Поставляються под заказ.
СТЕКЛОБЛОКИ VETROARREDO
Коллекция MENDINI
Стеклоблоки ручного производства от итальянского производителя SEVES Group. Коллекция MENDINI раскрашена в яркие и дерзкие оттенки цвета с металлизированным торцом стеклоблока, а также включает в себя черно-белые стеклоблоки с различной степенью прозрачности.
SOLARIS представленный бесцветным блоком размером 240х240х80мм.
Загрузить прайс-лист на стеклоблоки можно в разделе «Прайс-листы».
Производство стеклоблока
Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже
Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.
Размещено на http://www.allbest.ru/
2. Технология изготовления
Стеклоблок — строительный материал, изделие с герметически закрытой полостью, образованной в результате соединения двух отпрессованных стеклянных пластин (полублоков).
Применяется в основном для строительства ненесущих стен (внешних и внутренних), как отделочный материал в обустройстве интерьера. Из стеклоблоков возводят стены ванных комнат, межкомнатные перегородки, делают вставки в стены как декоративный элемент.
Каждая половина стеклоблока выполнена из толстого стекла (6—7 мм). Поверхность стеклоблока может быть гладкой, рифленой, прозрачной, матовой, цветной. В зависимости от этого они делятся на светопрозрачные (с гладкой поверхностью лицевых стенок), светорассеивающими и светонаправляющими (стеклоблоки с рифлеными поверхностями). Чаще всего встречаются стеклоблоки толщиной от 7,5 до 10 см. Вес одного стеклоблока — от 2,5 до 4,3 кг. Как правило, по форме они квадратные или прямоугольные. Стандартные размеры современных стеклоблоков — 19 Ч 19 Ч 8 см или 24 Ч 24 Ч 8 см. Кроме того, стеклоблоки бывают также треугольными, угловыми (для отделки углов, колонн и т.д.) и круглыми.
стеклоблок строительный селен
2. Технология изготовления
Для производства стеклоблоков применяют сырьевые материалы с малым содержанием (не более 0,07 %) оксидов железа. Для обесцвечивания стекла в шихту вводят обесцвечиватели: металлический селен, оксид кобальта, оксиды сурьмы, церия. Для получения цветных стеклоблоков в шихту вводят красители. В настоящее время стеклоблоки изготовляют на механизированных линиях. Стекломассу для формования блоков варят в проточных ванных печах общей площадью 40—100 мІ при температуре 1480—1500 °C. Сваренное стекло из ванной печи поступает в фидер (питатель), который подает в пресс капли стекла. На круглом столе пресса установлены формы. Работа питателя и пресса сблокирована. На первой позиции форму пресса устанавливают под очко питателя, отрезают ножницами каплю стекла и капля падает в форму. Форма с порцией стекла перемещается совместно со столом машины на вторую позицию, устанавливается под пуансон, который отпрессовываетполублок. На следующих позициях пресса полублок охлаждается. Поднимается кольцо формы, полублок передается на конвейер, который переносит его к сварочному аппарату. Полублоки устанавливают в карусельный сварочный автомат, который сваривает полублоки в блок. После разогрева краев торцовых стенок полублоков до размягчения полублоки поворачивают на следующую позицию. Нижний полублок поднимается, и размягченные края торцовых стенок полублоков приходят в соприкосновение, образуя шов, по которому полублоки соединяются в блок с образованием внутри него герметической полости. При помощи специального механизма блоки из сварочного аппарата сталкиваются в лер для отжига.
1. Филимонов Б.П. Отделочные работы. Современные материалы и новые технологии. М.: АСВ, 2004.-176с.
2. Стеклоблок — статья из Большой советской энциклопедии
