Обеспечение дома электричеством в удаленных районах требует серьезного подхода к проектированию. Стоимость оборудования для средней энергосистемы начинается от 150 000 рублей, а процесс монтажа может затянуться на 2–3 недели. Создание системы, где электропроводка для автономного дома объединяет солнечные панели и ветрогенераторы, позволяет полностью отказаться от зависимости от центральных сетей. Я сам проходил через этот процесс и знаю, сколько технических нюансов скрыто за красивыми картинками в интернете.
- Подготовка к созданию энергосистемы
- Список необходимого оборудования
- Инструментарий для работ
- Обустройство места для электроники
- Подготовка площадок под генераторы
- Пошаговый процесс монтажа
- Тонкости и технические нюансы
- Ошибки при проектировании и сборке
- Смета проекта и окупаемость
- Регламент технического обслуживания
- Сравнение типов систем
- Часто задаваемые вопросы
Подготовка к созданию энергосистемы
Прежде чем закупать оборудование, необходимо оценить сложность предстоящих работ. Вам потребуются базовые технические навыки в области электротехники, понимание того, как работают вольты и амперы, а также умение работать с электроинструментом на высоте. Проектирование и установка могут занять от 10 до 20 рабочих дней в зависимости от масштаба. Я настоятельно рекомендую планировать монтаж на весенний или летний период, когда световой день максимально длинный, а погодные условия позволяют безопасно работать на крыше или устанавливать мачту.
Список необходимого оборудования
Для построения надежной системы вам понадобится комплекс компонентов, которые обеспечат сбор, преобразование и хранение энергии. Важно подбирать оборудование из одной категории или совместимых линеек, чтобы контроллер заряда корректно работал с фотоэлектрическими модулями и ветряком.
- Фотоэлектрические модули (солнечные панели) для генерации тока;
- Ветрогенератор для получения энергии в ветреную погоду;
- Инвертор (преобразователь напряжения) для получения 220В;
- Аккумуляторы (АКБ) для накопления энергии;
- Контроллер заряда для защиты аккумуляторов от перезаряда;
- Специальный кабель с повышенной устойчивостью к ультрафиолету;
- Распределительный щит с автоматическими выключателями;
- Система заземления для обеспечения безопасности.
Ниже приведена таблица с ориентировочными расходами на базовый комплект оборудования.
| Материал | Количество | Расход на объект | Цена за ед. | |
|---|---|---|---|---|
| Солнечная панель (400 Вт) | 6 шт | 2.4 м2 | 15 000 руб. | 90 000 руб. |
| Ветрогенератор | 1 шт | 1 комплект | 45 000 руб. | 45 000 руб. |
| Аккумулятор (100 Ач) | 4 шт | 400 Ач | 22 000 руб. | 88 000 руб. |
| Инвертор (3 кВт) | 1 шт | 1 шт | 35 000 руб. | 35 000 руб. |
| Кабель солнечный (6 мм2) | 50 м | 50 м | 180 руб./м | 9 000 руб. |
Также подбор компонентов зависит от ваших текущих потребностей в мощности.
| Мощность дома | Панели (Вт) | Ветряк (Вт) | АКБ (Ач) | Инвертор (Вт) |
|---|---|---|---|---|
| Малая (до 2 кВт) | 1000 | 500 | 200 | 2000 |
| Средняя (3-5 кВт) | 3000 | 1500 | 400 | 5000 |
| Большая (7+ кВт) | 6000 | 3000 | 800 | 8000 |
Инструментарий для работ
Качественный инструмент — это залог того, что контакты не отгорят через месяц работы. Я рекомендую не экономить на измерительных приборах, так как ошибка в один вольт может привести к выходу из строя дорогого инвертора.
- Мультиметр — для проверки напряжения и целостности цепи;
- Перфоратор — для монтажа креплений на стены и крышу;
- Обжимной инструмент (кримпер) — для надежного соединения кабелей с наконечниками;
- Лестница-трансформер — для безопасного доступа к точкам монтажа;
- Набор отверток и ключей — для сборки каркасов и щитков;
- Строительный уровень — для точного выставления угла наклона панелей;
- Стриппер — для быстрой и аккуратной зачистки изоляции провода.

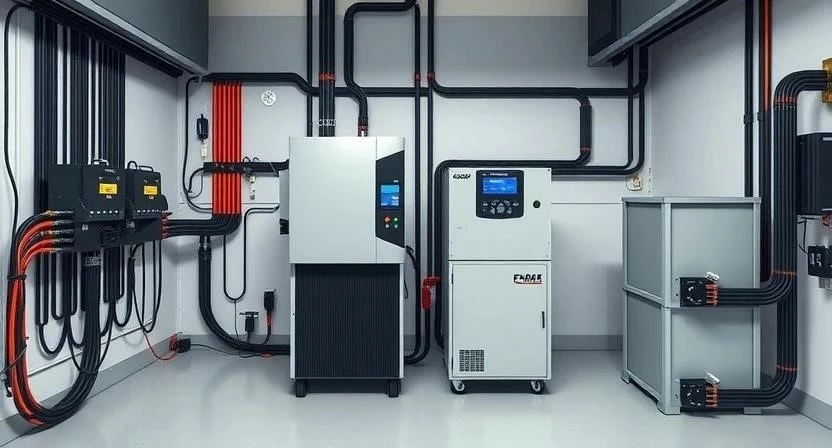

Обустройство места для электроники
Аккумуляторы и инвертор должны располагаться в сухом, проветриваемом помещении с постоянной температурой. Я всегда выделяю под это отдельный шкаф или небольшое помещение, защищенное от влаги и прямых солнечных лучей. Важно заранее продумать кабельные трассы: они должны идти кратчайшим путем от генераторов к контроллеру, чтобы минимизировать потери энергии. Не забудьте предусмотреть место для распределительного щита, к которому будет удобен доступ для обслуживания.

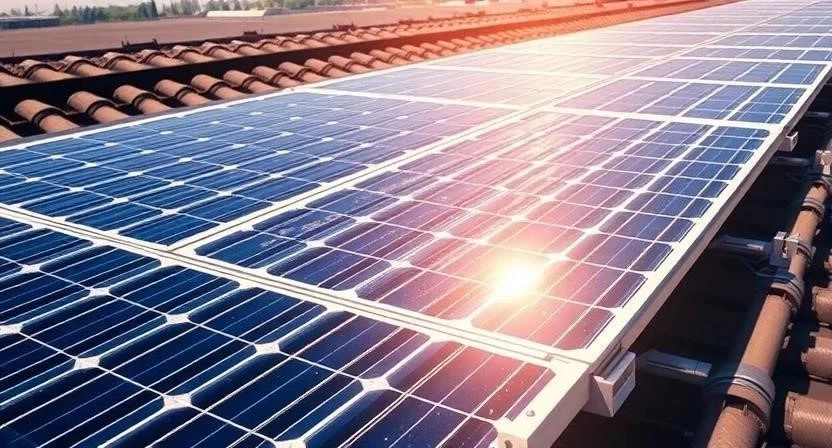

Подготовка площадок под генераторы
Для ветрогенератора критически важна высота мачты и отсутствие препятствий в радиусе действия лопастей. Я устанавливаю мачту на капитальный бетонный фундамент, чтобы вибрации не передавались на здание. Если вы планируете использовать солнечную электростанцию своими руками, подготовьте крышу: необходимо смонтировать направляющие или специальные алюминиевые профили. Обязательно проверьте углы наклона поверхности — они должны соответствовать вашему региону для максимального КПД. Помните, что даже небольшая кривизна каркаса может привести к тому, что панели будут стоять неровно, что испортит эстетику и эффективность.
Пошаговый процесс монтажа
Процесс требует строгого соблюдения последовательности. Нарушение порядка может привести к короткому замыканию или выходу контроллера из строя.
- Выполните расчет суммарной мощности потребления всех приборов в доме (3 часа).
- Установите опорную мачту для ветрогенератора, закрепив её в фундаменте (6 часов).
- Смонтируйте каркас на крыше и установите солнечные панели (8 часов).
- Проложите кабельные линии от панелей и ветряка к месту установки контроллера (5 часов).
- Подключите контроллер заряда к системе (2 часа).
- Соберите и подключите аккумуляторный блок (4 часа).
- Подключите инвертор к аккумуляторам (2 часа).
- Интегрируйте альтернативную систему в общую электропроводку дома через щиток (4 часа).
- Настройте параметры работы инвертора и контроллера (2 часа).
- Проведите тестирование системы под нагрузкой и проверьте качество заземления (4 часа).
Пример из опыта: Когда я монтировал свою первую солнечную электростанцию, я совершил классическую ошибку — не учел тень от дымохода. В итоге выработка упала на 30% из-за того, что одна панель постоянно находилась в тени. Теперь я всегда проверяю траекторию солнца по карте.
Тонкости и технические нюансы
Для достижения максимальной энергоэффективности нужно учитывать несколько факторов. Оптимальный угол наклона солнечных панелей зависит от широты вашей местности, обычно это угол, близкий к широте региона. Высота мачты ветряка должна быть выше уровня ближайших деревьев и построек, иначе турбулентность потока снизит выработку. Также крайне важно правильно выбрать сечение кабеля: использование слишком тонкого провода приведет к падению напряжения на длинных дистанциях. Я рекомендую использовать кабель с запасом по сечению, чтобы минимизировать потери.
Ошибки при проектировании и сборке
Многие новички допускают критические промахи, которые стоят больших денег. Во-первых, это неправильный расчет емкости АКБ — если аккумуляторы будут разряжаться слишком глубоко, они быстро выйдут из строя. Во-вторых, отсутствие защиты от перенапряжения и молний может сжечь всю систему при первом же грозовом разряде. В-третьих, часто забывают про качественное заземление, что опасно и для людей, и для электроники. Однажды я решил сэкономить на сечении провода, взяв кабель меньшего диаметра. В итоге на инверторе постоянно срабатывала защита из-за просадки напряжения.
Смета проекта и окупаемость
Стоимость системы складывается из цены оборудования и затрат на монтаж. Если вы делаете всё самостоятельно, вы экономите значительную сумму, но рискуете потерять гарантию на оборудование при неправильном подключении.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и оборудование | 250 000 | 250 000 | 0 |
| Монтажные работы | 0 | 85 000 | 85 000 |
| Настройка и пуск | 0 | 25 000 | 25 000 |
| 250 000 | 360 000 | 110 000 |
Срок окупаемости такой системы в среднем составляет от 5 до 8 лет, в зависимости от стоимости электроэнергии в вашей сети.
Регламент технического обслуживания
Чтобы система служила десятилетиями, за ней нужно ухаживать. Не стоит думать, что установил и забыл.
- Проводите очистку панелей от пыли и снега (раз в месяц или чаще).
- Проверяйте затяжку всех контактов в распределительном щите (раз в полгода).
- Контролируйте уровень заряда и состояние аккумуляторов (еженедельно).
- Проверяйте работу инвертора и отсутствие посторонних шумов (ежемесячно).
- Осматривайте мачту ветрогенератора на предмет коррозии (раз в год).
Сравнение типов систем
Выбор между чистой солнечной, ветровой или гибридной системой зависит от вашего климата. Гибридная энергосистема дома — самый надежный вариант, так как она компенсирует недостатки друг друга.
| Время года | Солнечная энергия | Ветровая энергия | |
|---|---|---|---|
| Лето | Максимальная | Низкая | Солнце лидирует |
| Зима | Низкая | Высокая | Ветер лидирует |
| Осень | Средняя | Высокая | Гибрид лучше |
| Весна | Средняя | Средняя | Баланс |
Часто задаваемые вопросы
Как работает система зимой?
Зимой выработка солнечных панелей падает из-за короткого дня и снега, поэтому в этот период основной упор идет на ветрогенератор и запас энергии в АКБ. При правильном расчете емкости аккумуляторов, света хватит на базовые нужды.
Насколько шумный ветрогенератор?
Современные модели работают достаточно тихо, однако при сильном ветре может быть слышен гул лопастей. При установке ветряка я понял, что мачту нужно крепить на бетонный фундамент, а не просто прикручивать к дереву, как пытался сделать сначала, чтобы избежать лишнего дребезжания.
Каков срок службы солнечных панелей?
Обычно они служат 25–30 лет, постепенно теряя в КПД. Аккумуляторы же требуют замены каждые 5–7 лет в зависимости от типа (AGM, Gel или LiFePO4).
Совместимы ли оборудование разных брендов?
Да, но важно следить за параметрами напряжения и током заряда. Я рекомендую использовать контроллер, который поддерживает и солнечные, и ветровые входы.
