Монтаж электрики в помещении с повышенной влажностью — одна из самых ответственных задач при ремонте. Любая ошибка здесь может привести к короткому замыканию или поражению током. Сложность работ оценивается как высокая, а на качественную электропроводку в ванной комнате уходит от 2 до 4 рабочих дней. Правильный выбор материалов и соблюдение ПУЭ — залог безопасности вашей семьи.
Что нужно знать перед началом
Прежде чем приступать к штроблению стен, важно трезво оценить свои силы. Электромонтаж в мокрых зонах не прощает дилетантства. Вам потребуются базовые навыки: понимание разницы между фазой, нулем и заземлением, умение работать с мультиметром и знание устройства автоматических выключателей. Если вы никогда не держали в руках стриппер или не понимаете, что такое сечение кабеля, лучше пригласить специалиста.
Я всегда советую планировать электрику на этапе черновых работ, когда сантехника уже установлена, но плитка еще не уложена. Это позволит максимально скрыто проложить трассы. Помните, что время на выполнение всех этапов — от разметки до тестирования — составит около 3 полных дней при работе в одиночку.
Необходимые материалы
Для ванной комнаты нельзя использовать обычные бытовые провода. Здесь требуется специальная влагозащищенная проводка, способная выдержать агрессивную среду. Я рекомендую использовать медный кабель марки ВВГнг-LS — он не поддерживает горение и обладает отличной проводимостью.
- Кабель медный ВВГнг-LS (сечение 3х2.5 для розеток и 3х1.5 для освещения);
- Гофра ПВХ (желательно серая, влагостойкая);
- Влагозащищенные подрозетники;
- УЗО (устройство защитного отключения) с током утечки 10-30 мА;
- Автоматические выключатели соответствующего номинала;
- Распределительные и монтажные коробки;
- Влагозащищенные розетки со степенью защиты не ниже IP44;
- Влагозащищенные выключатели (IP44 или IP65);
- Заземляющие проводники;
- Клеммники для надежного соединения проводов.
Расход кабеля сильно зависит от площади и планировки, но в среднем на стандартную ванную уходит 30-50 метров. Покупать всё лучше в крупных строительных гипермаркетах, где можно сразу проверить целостность изоляции.
Таблица 1. Перечень материалов с расходом и ориентировочными ценами
| Материал | Количество (пример) | Расход на м2/помещение | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 40 м | ~40 м | 110 | 4400 |
| Гофра ПВХ | 30 м | ~30 м | 45 | 1350 |
| УЗО 25А 30мА | 1 шт | 1 шт | 2500 | 2500 |
| Розетка IP44 | 2 шт | 2 шт | 600 | 1200 |
| Подрозетник влагозащищенный | 2 шт | 2 шт | 150 | 300 |

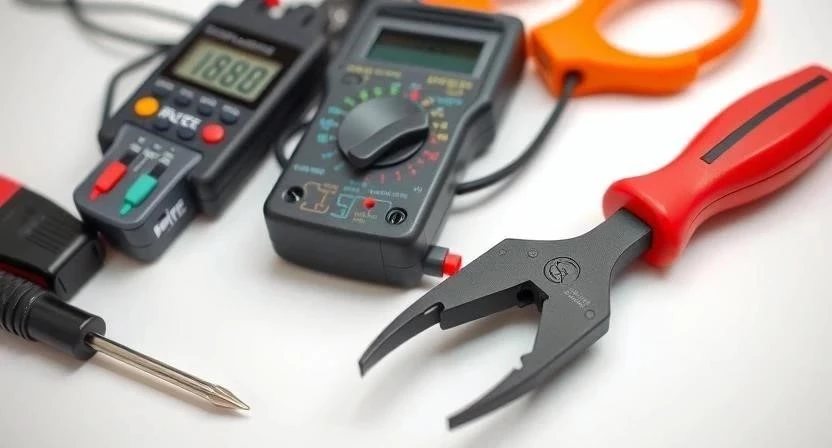

Необходимые инструменты
Качественный инструмент экономит время и бережет нервы. Не пытайтесь заменить профессиональный инструмент подручными средствами — это может привести к повреждению изоляции кабеля.
- Перфоратор (для штробления и сверления отверстий под подрозетники);
- Стриппер (инструмент для аккуратного снятия изоляции);
- Мультиметр (для проверки напряжения и целостности цепи);
- Набор отверток (шлицевые и крестовые, с изолированными ручками);
- Строительный уровень (для идеально ровной разметки);
- Индикаторная отвертка (для определения фазы);
- Нож электрика или строительный нож.
Таблица 2. Сводная таблица инструментов и их функций
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор | Штробление стен и отверстия | Обязательно | 7000 (аренда/покупка) |
| Мультиметр | Тестирование системы | Обязательно | 1200 |
| Стриппер | Зачистка проводов | Обязательно | 500 |
| Уровень | Разметка трасс | Обязательно | 600 |
| Набор отверток | Монтаж фурнитуры | Обязательно | 1000 |
Подготовка помещения
Первым делом нужно полностью освободить помещение от мебели и лишних предметов. Если в ванной уже есть сантехника, её необходимо тщательно укрыть плотной полиэтиленовой пленкой. Влага и строительная пыль — злейшие враги электроники. Я всегда использую малярный скотч, чтобы закрепить пленку на краях, иначе пыль залезет везде.
Планирование расположения точек питания — критический этап. Отметьте на стенах, где будут находиться розетки, выключатели и светильники. Учитывайте расстояние от источников воды (раковины, ванны, душевой кабины), чтобы соблюсти нормы безопасности.
Подготовка поверхности
Когда точки питания определены, начинается этап очистки стен. Если на стенах есть старая краска или отслоившаяся штукатурка, их нужно сбить. После этого приступайте к разметке трасс. Я использую лазерный уровень, чтобы линии прокладки кабеля были строго вертикальными и горизонтальными — это выглядит эстетично после укладки плитки.
Затем начинается штробление. Прорезайте канавки глубиной, достаточной для того, чтобы кабель в гофре полностью скрылся в стене. После штробления обязательно пропылесосьте канавки. Если внутри останется пыль, адгезия штукатурного раствора будет плохой, и кабель может «гулять» в стене.
Пошаговая инструкция
Процесс монтажа требует системного подхода. Не пытайтесь перепрыгивать через этапы, иначе придется переделывать всё.
- Разметка точек и трасс (1 час). Используйте карандаш и уровень. Прокладывайте линии строго перпендикулярно стенам.
- Штробление стен (4-6 часов). Работайте перфоратором или болгаркой. Соблюдайте глубину штробы.
- Монтаж распределительных коробок (2 часа). Устанавливайте их на уровне глаз или согласно проекту.
- Прокладка кабеля в гофре (3-4 часа). Гофра защищает кабель от механических повреждений и влаги. Я всегда прокладываю кабель внутри гофры, даже если он замурован в бетон.

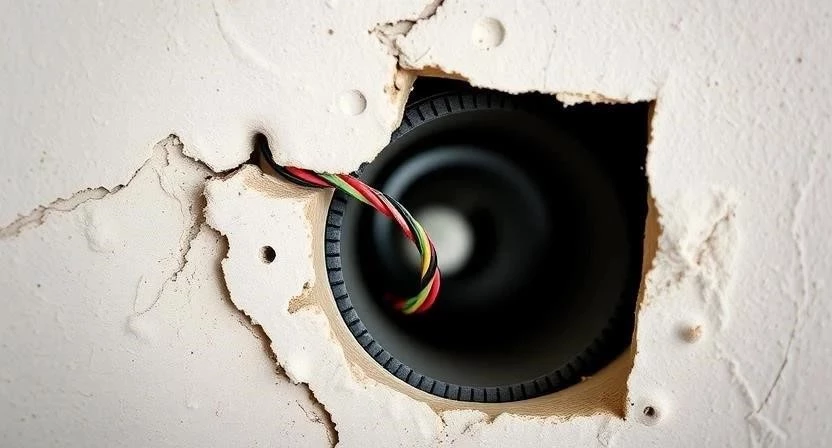

- Установка подрозетников (2 часа). Подрозетники должны стоять вровень с будущим слоем отделки.

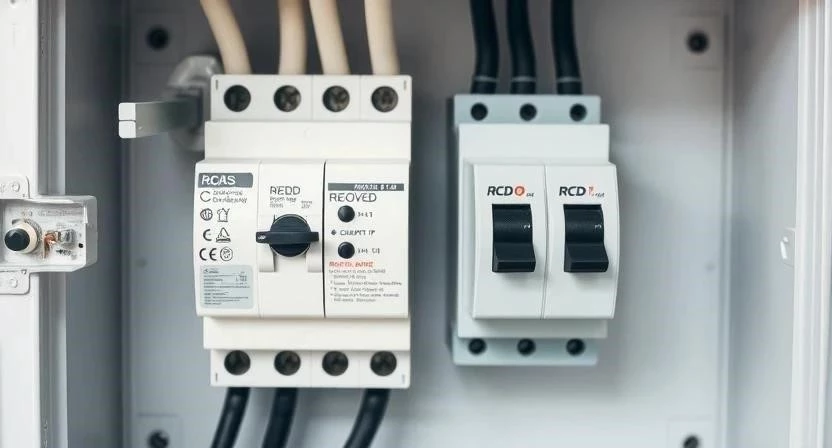

- Подключение УЗО и автоматов (2-3 часа). Это «сердце» вашей системы. УЗО защитит от удара током при утечке.
- Монтаж влагозащищенных розеток и выключателей (2 часа). Используйте только те модели, которые имеют маркировку IP44 или выше.
- Тестирование системы (1 час). С помощью мультиметра проверьте отсутствие короткого замыкания и правильность заземления.
- Финишная отделка (зависит от типа отделки). Заделка штроб и установка фурнитуры после высыхания штукатурки.
Пример из моего опыта: Однажды я решил сэкономить и не стал использовать гофру в штробе, решив, что кабель ВВГнг-LS и так надежен. Через полгода при замене смесителя рабочие случайно задели кабель инструментом, и произошло короткое замыкание. С тех пор я прокладываю гофру всегда — это дешевая страховка от фатальных ошибок.
Таблица 3. Пошаговый план-график работ
| Этап | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 7 часов | Самый пыльный этап |
| Монтаж кабеля и коробок | 6 часов | Важна аккуратность соединений |
| Сборка щитка (УЗО/автоматы) | 3 часа | Требует высокой точности |
| Установка розеток/выключателей | 2 часа | Проверка IP-защиты |
| Тестирование | 1 час | Обязательно перед отделкой |
Важные нюансы
В ванной комнате крайне важен учет температуры и влажности. Помните, что перед установкой окончательной фурнитуры (розеток и выключателей) штукатурка и плиточный клей должны полностью высохнуть. Если закрепить подрозетники в сырую стену, влага может попасть внутрь контактов, что вызовет коррозию или замыкание.
Пример из моего опыта: При ремонте в старом фонде я столкнулся с тем, что стены постоянно «плакали» из-за плохой вентиляции. В итоге обычные выключатели начали искрить. Я вовремя заметил это и заменил их на модели с повышенным индексом IP65, что решило проблему.
Также следите за совместимостью материалов. Например, не используйте алюминиевые провода для соединения с медными напрямую — это вызовет электрохимическую коррозию. Только специальные клеммники или переходники.
Частые ошибки
Даже опытные мастера иногда допускают промахи. Вот список того, что категорически нельзя делать:
- Игнорирование заземления (особенно для стиральных машин и бойлеров);
- Использование обычных розеток вместо влагозащищенных;
- Неправильный выбор сечения кабеля (слишком тонкий кабель перегреется);
- Отсутствие УЗО (самая опасная ошибка в мокрой зоне);
- Прокладка кабеля без гофры;
- Установка розеток в непосредственной близости от воды (ближе 60 см от ванны/душа);
- Использование низкокачественных соединений в распределительных коробках.
Пример из моего опыта: Один мой знакомый решил сэкономить и не поставил УЗО, решив, что «и так сойдет». Когда у него произошло утечка тока в бойлере, его едва не ударило током при попытке выключить прибор. Это был жесткий урок, после которого он переделал всю электрику.
Расчет стоимости
Стоимость электромонтажа складывается из цены материалов и стоимости работ мастера. Если вы делаете всё сами, вы экономите на услугах, но рискуете дорогостоящим ремонтом в случае ошибки.
Таблица 4. Сравнительная смета: своими руками vs профессиональный монтаж
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 10 000 | 10 000 | 0 |
| Работа | 0 | 15 000 | 15 000 |
| Риск переделки (средний) | 5 000 | 0 | -5 000 |
| ИТОГО | 15 000 | 25 000 | 10 000 |
Уход после завершения
После того как монтаж закончен, не забывайте о профилактике. Я рекомендую проверять состояние контактов в розетках и плотность затяжки винтов в щитке раз в год. Это особенно важно, если в ванной часто работают мощные приборы (стиральная машина, фен). Соблюдайте правила эксплуатации: не используйте электроприборы с поврежденной изоляцией и следите за чистотой розеток.
Альтернативные варианты
Если вы не хотите штробить стены, можно рассмотреть открытую проводку в ретро-стиле. Она выполняется с помощью декоративных кабель-каналов или витой ретро-проводки на керамических изоляторах. Это выглядит стильно, но требует строгого соблюдения правил размещения в мокрых зонах. Также существуют системы быстрого монтажа, которые позволяют сократить время работ, но их стоимость значительно выше стандартных решений.
FAQ
1. Можно ли ставить розетку рядом с ванной?
Нет, розетки должны находиться на безопасном расстоянии от ванны или душевой кабины (минимум 60 см), чтобы исключить случайное попадание брызг.
2. Что лучше: УЗО или дифавтомат?
Дифавтомат совмещает в себе функции автоматического выключателя и УЗО. Это удобнее и занимает меньше места в щитке, но стоит дороже.
3. Какой кабель выбрать для ванной?
Лучший выбор — медный кабель ВВГнг-LS. Он пожаробезопасен и надежен.
4. Нужна нужна гофра в бетоне?
Да, гофра обеспечивает дополнительную механическую защиту кабеля и упрощает его замену в будущем.
5. Какая степень IP должна быть у светильников?
Для потолочных светильников в ванной рекомендуется степень защиты не ниже IP44, а для зон прямого попадания воды — IP65.
6. Можно ли менять проводку без демонтажа плитки?
Это крайне сложно и дорого. Обычно это подразумевает либо открытый монтаж, либо использование специальных узких штроб, но надежность такой системы ниже.
7. Обязательно ли заземление?
Да, заземление — это обязательное требование безопасности для всех электроприборов в ванной комнате.
