Монтаж системы обогрева требует точного расчета нагрузки, так как электроотопление потребляет в разы больше энергии, чем освещение или бытовая техника. Ошибка в выборе сечения кабеля может привести к оплавлению изоляции уже в первый холодный сезон. При работе с мощными приборами крайне важно учитывать не только общую мощность, но и надежную защиту сети. Правильная электропроводка для электроотопления — это залог безопасности вашего дома и долговечности оборудования.
- Что нужно знать перед началом
- Необходимые материалы
- Необходимые инструменты
- Подготовка помещения
- Подготовка поверхности
- Пошаговая инструкция по монтажу
- Важные нюансы
- Частые ошибки
- Расчет стоимости
- Уход после завершения
- Альтернативные варианты
- FAQ
- Какую марку кабеля лучше выбрать?
- Нужно ли устанавливать реле напряжения?
- Сколько обогревателей можно повесить на одну линию?
- Зачем нужно заземление?
Что нужно знать перед началом
Прежде чем браться за инструменты, необходимо провести детальную оценку мощности всех планируемых обогревателей. Я часто сталкивался с ситуациями, когда люди пытались подключить мощный конвектор в обычную розетку, рассчитанную на меньший ток, что приводило к возгоранию. Вам потребуются базовые навыки электромонтажа: умение работать с инструментом, понимание схем и знание правил электробезопасности. На выполнение качественной работы в частном доме уходит от 2 до 5 дней, в зависимости от сложности разводки. Также стоит учитывать сезонность: лучше всего проводить монтаж в теплое время года, чтобы избежать проблем с влажностью при работе с открытыми участками стен.
Необходимые материалы
Для создания надежной системы важно использовать качественные комплектующие, которые выдержат длительную нагрузку. Я рекомендую выбирать медный кабель с маркировкой ВВГнг, так как он не поддерживает горение. Ниже представлен основной перечень того, что вам понадобится:
- Медный кабель ВВГнг (сечением 2.5 мм² для розеток и 4-6 мм² для мощных линий);
- Автоматические выключатели (соответствующие мощности нагрузки);
- УЗО (устройство защитного отключения) для защиты людей от удара током;
- Реле напряжения для предотвращения поломки техники при скачках;
- Гофротруба ПВХ или ПНД для защиты кабеля в стенах и полу;
- Пластиковые подрозетники для монтажа розеток и выключателей;
- Клеммники (WAGO или аналоги) для надежного соединения проводов;
- Изолента ПВХ и термоусадочные трубки;
- Распределительные коробки с крышками.
Для планирования бюджета изучите таблицу примерного расхода материалов:
| Материал | Количество (на 100 м²) | Расход на м² | Примерная цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 200 м | 2 м | 85 руб/м | 17 000 руб |
| Кабель ВВГнг 3х4 | 50 м | 0.5 м | 120 руб/м | 6 000 руб |
| Гофра ПВХ 20 мм | 150 м | 1.5 м | 30 руб/м | 4 500 руб |
| Автомат 16А | 5 шт | 0.05 шт | 450 руб | 2 250 руб |
| УЗО 40А | 1 шт | 0.01 шт | 2 500 руб | 2 500 руб |
Необходимые инструменты

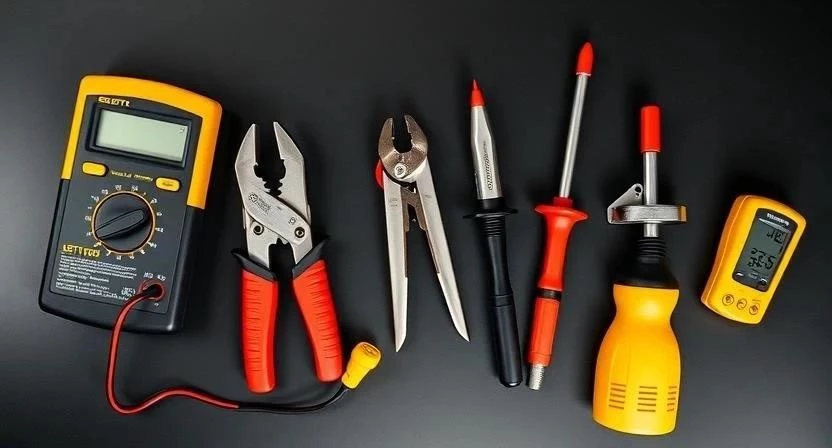

Качественный инструмент напрямую влияет на скорость и чистоту монтажа. Не пытайтесь заменить профессиональный инструмент подручными средствами, это чревато повреждением жил кабеля. Я советую брать инструмент в аренду, если планируете разовый ремонт, или покупать проверенные бренды, если планируете заниматься этим постоянно.
- Перфоратор с набором буров для штробления;
- Стриппер (инструмент для снятия изоляции);
- Индикаторная отвертка для проверки наличия фазы;
- Мультиметр для замера напряжения и прозвонки цепей;
- Кусачки или бокорезы;
- Строительный уровень для ровной прокладки линий;
- Штроборез или болгарка с алмазным диском;
- Набор отверток (шлицевые и крестовые).
Ниже приведена таблица с назначением инструментов:
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и целостности цепи | Обязательно | 1 500 руб |
| Стриппер | Быстрое снятие изоляции без повреждения меди | Обязательно | 600 руб |
| Перфоратор | Проделывание отверстий под подрозетники | Обязательно | Аренда 1000 р/сут |
| Уровень | Проверка горизонтальности линий и розеток | Желательно | 400 руб |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 руб |
Подготовка помещения
Первым делом необходимо определить трассы прокладки кабеля. Я всегда рисую схему на бумаге, прежде чем сверлить стену. Нужно заранее наметить места под распределительный щиток и термостаты, учитывая, что они должны быть в легком доступе. Защитите мебель и полы пленкой, так как при штроблении образуется очень много мелкой пыли. Также убедитесь, что в помещении нет протечек, которые могут помешать сухому монтажу.
Подготовка поверхности
Процесс подготовки стен включает в себя штробление. Используйте штроборез, чтобы канавки были ровными и имели нужную глубину для укладки кабеля в гофре. После завершения работ обязательно очистите канавки от пыли с помощью пылесоса или строительного фена. Если вы планируете крепить кабель к основанию, проверьте надежность креплений и отсутствие пустот в стенах. Чистое и сухое основание — залог того, что кабель не сместится со временем.
Пошаговая инструкция по монтажу
Соблюдайте последовательность действий, чтобы ничего не упустить. Каждый этап требует времени и внимательности.
- Расчет суммарной мощности (1-2 часа). Сложите ватты всех обогревателей и добавьте запас 20%.
- Выбор сечения кабеля (30 мин). Подберите провод согласно расчетной нагрузке.
- Монтаж распределительного щита (3-4 часа). Установите DIN-рейки и корпуса.
- Прокладка магистральных линий (4-6 часов). Проложите основные каналы от щитка.
- Подключение контуров отопления (3-5 часов). Разведите линии к местам установки приборов.
- Установка терморегуляторов (2-3 часа). Закрепите устройства управления температурой.
- Монтаж системы заземления (4-6 часов). Подготовьте заземляющий контур и подключите его к щитку.

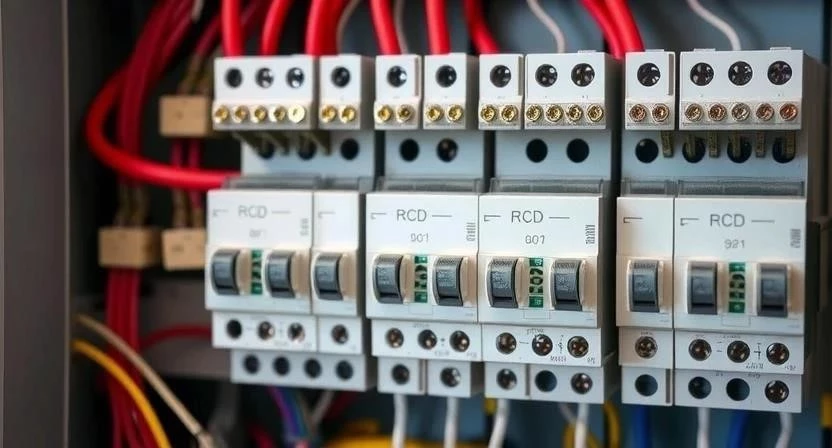

- Установка автоматики и УЗО (2 часа). Смонтируйте защитные устройства в щитке.
- Соединение проводов в коробках (3-4 часа). Используйте клеммники для надежных контактов.
- Тестовый запуск (1 час). Включите оборудование и замерьте напряжение мультиметром.
- Маркировка линий (1 час). Подпишите каждый автомат в щитке.
- Финальная проверка изоляции (2 часа). Убедитесь в отсутствии утечек тока.
Для правильного выбора кабеля используйте следующие данные:
| Мощность нагрузки (кВт) | Сечение кабеля (мм²) | Макс. ток (А) | Рекомендуемый автомат (А) |
|---|---|---|---|
| до 3.5 кВт | 1.5 | 16 | 10 или 16 |
| до 5.5 кВт | 2.5 | 25 | 16 или 20 |
| до 8.0 кВт | 4.0 | 35 | 25 или 32 |
| до 11.0 кВт | 6.0 | 45 | 32 или 40 |
Важные нюансы
При эксплуатации электроотопления важно учитывать температурный режим. Кабель в штробах не должен перегреваться выше допустимых норм. Если вы монтируете систему в подвале или неотапливаемом помещении, учитывайте высокую влажность — в таких зонах обязательно используйте герметичные коробки и гофру с повышенной защитой. Также помните про совместимость брендов автоматики: старайтесь использовать устройства одного производителя для лучшей координации срабатывания защит. Я всегда советую выдерживать время после монтажа перед первым запуском, чтобы все соединения «устоялись».
Частые ошибки
Новички часто совершают одни и те же промахи, которые могут стоить дорого. Я выделил основные из них:
- Неправильный подбор сечения провода: использование слишком тонкого кабеля ведет к его нагреву.
- Отсутствие заземления: это создает смертельную опасность при пробое на корпус прибора.
- Перегрузка одной фазы: если все обогреватели висят на одной линии, может выбить общий автомат.
- Использование дешевых клеммников: плохой контакт вызывает искрение и пожар.
- Игнорирование УЗО: без него защита от утечки тока не сработает.
- Слишком плотная укладка кабелей: проводам нужно пространство для отвода тепла.
- Отсутствие маркировки: в случае аварии вы не поймете, какой автомат отключать.
Меры безопасности: Всегда работайте в диэлектрических перчатках и защитных очках. При работе с химическими составами (например, при очистке поверхностей) обеспечьте проветривание. Помните о правилах электробезопасности: никогда не работайте под напряжением и всегда проверяйте отсутствие тока индикатором перед началом монтажа.
Расчет стоимости
| Статья расходов | Количество | Цена (руб) | Своими руками | С мастером | Экономия | |
|---|---|---|---|---|---|---|
| Материалы | 1 комплект | 25 000 | 25 000 | 25 000 | 25 000 | 0 |
| Работа электрика | 1 услуга | 15 000 | 15 000 | 0 | 15 000 | 15 000 |
| ИТОГО | 40 000 | 25 000 | 40 000 | 15 000 |
Уход после завершения
После того как система запущена, не оставляйте её без присмотра на долгое время. Регулярно проверяйте затяжку контактов в распределительном щитке — со временем винты могут ослабнуть из-за температурных расширений. Контролируйте температуру кабелей под нагрузкой: они должны быть теплыми, но не обжигающими. Срок эксплуатации качественной проводки составляет 25-30 лет, если соблюдены все правила монтажа.
Альтернативные варианты
Если стандартная схема вам не подходит, рассмотрите другие варианты. Можно использовать разные типы кабелей, например, специализированные саморегулирующиеся кабели для обогрева труб. Также существует выбор между однофазным и трехфазным подключением: трехфазная сеть позволяет более равномерно распределить нагрузку, если у вас много мощных потребителей. Современным решением станут умные системы управления отоплением, которые позволяют автоматизировать процесс и экономить электроэнергию.
FAQ
Какую марку кабеля лучше выбрать?
Для внутренних работ оптимальным выбором является медный кабель ВВГнг. Он не распространяет горение и обладает отличной проводимостью.
Нужно ли устанавливать реле напряжения?
Да, это крайне рекомендуется. Реле защитит ваши дорогостоящие обогреватели и электронику от скачков напряжения в сети.
Сколько обогревателей можно повесить на одну линию?
Это зависит от сечения кабеля и номинала автомата. Обычно на линию 2.5 мм² с автоматом 16А можно подключать не более двух мощных приборов по 2 кВт.
Зачем нужно заземление?
Заземление отводит ток утечки в землю, предотвращая поражение человека электрическим током при неисправности оборудования.
