Монтаж системы безопасности и силовых линий требует точного расчета трасс и учета электромагнитных помех. Ошибки на этом этапе могут привести к искажению картинки или даже к возгоранию проводки. Сложность проекта напрямую зависит от количества камер и протяженности линий, а качественные работы могут занять от нескольких дней до недели. Правильная электропроводка и видеонаблюдение — это фундамент надежной защиты вашего дома.
Что нужно знать перед началом
Прежде чем брать в руки инструмент, я всегда провожу предварительную оценку проекта. Нужно четко понимать, какими навыками вы обладаете: работа с электрикой требует уверенности и понимания схем. Если вы никогда не держали в руках стриппер, лучше сначала потренироваться на обрезках кабеля. Выбор оптимального времени для монтажа крайне важен — я всегда рекомендую делать это до начала чистовой отделки, чтобы не портить свежие обои штроблением.
Необходимые материалы
Для создания надежной системы нельзя экономить на базовых компонентах. Я подбираю комплектующие исходя из условий эксплуатации, особенно если часть камер будет установлена на улице. Вам понадобится широкий набор расходников, чтобы соединение было герметичным и долговечным.
- Кабель UTP (витая пара) для IP-камер;
- Коаксиальный кабель для аналоговых систем;
- Гофротруба (ПВХ или ПНД для улицы);
- Разъемные коннекторы (RJ-45 или BNC);
- Блоки питания с соответствующим напряжением;
- Автоматические выключатели и УЗО;
- Распределительные и монтажные коробки;
- Изолента и пластиковые стяжки;
- Патч-корды для подключения регистратора.
Ниже приведена таблица с примерным расходом материалов на одну точку подключения.
| Название материала | Расход на 1 точку | Примерная цена (руб.) |
|---|---|---|
| Кабель (UTP/Коаксиал) | 15–30 метров | 150–300 за метр |
| Гофра | 15–30 метров | 40–70 за метр |
| Коннекторы (комплект) | 2–4 шт. | 50–120 за шт. |
| Монтажная коробка | 1 шт. | 100–250 за шт. |
| Блок питания | 0.2 шт. (на группу) | 800–2500 за шт. |

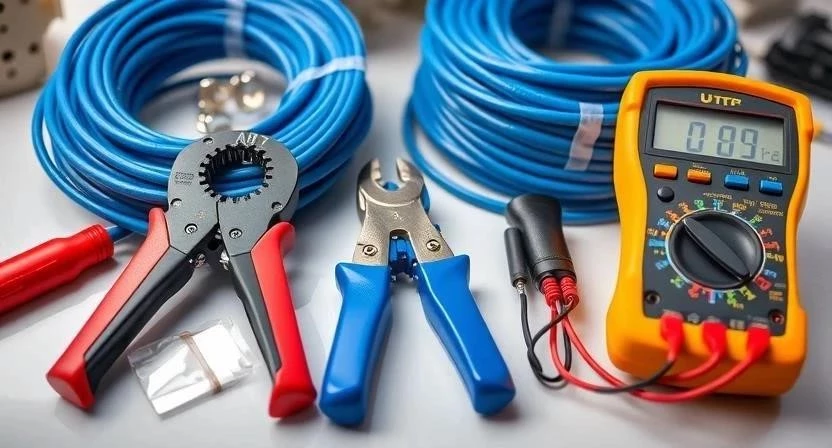

Необходимые инструменты
Качественный инструмент — это половина успеха. Я не советую использовать дешевые китайские наборы, где отвертки слизываются при первом же усилии. Если вы планируете разовый монтаж, некоторые позиции вроде перфоратора выгоднее взять в аренду.
- Стриппер (для снятия изоляции);
- Обжимной инструмент (кримпер);
- Перфоратор (для сверления отверстий);
- Мультиметр (для проверки напряжения);
- Набор отверток;
- Строительный уровень;
- Пассатижи или плоскогубцы.
Для удобства я составил таблицу с назначением инструментов.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Кримпер | Обжим коннекторов | Обязательно | 1200–3500 |
| Стриппер | Зачистка кабеля | Обязательно | 500–1500 |
| Мультиметр | Проверка цепи и вольтажа | Обязательно | 1000–5000 |
| Перфоратор | Штробление и сверление | Обязательно | 5000–15000 |
| Уровень | Выравнивание коробок/камер | Желательно | 400–1200 |
Подготовка помещения
Прежде чем начать сверлить стены, нужно организовать рабочее пространство. Я всегда освобождаю зону монтажа от мебели и накрываю пол плотной пленкой, так как строительная пыль проникает повсюду. Важно заранее спланировать трассы прокладки кабеля, чтобы избежать пересечений с существующими коммуникациями. Не забывайте про организацию выноса мусора: после штробления его будет очень много.
Подготовка поверхности
Этот этап требует физической выносливости. Сначала выполняется штробление стен под кабель и сверление отверстий для прохода сквозь перегородки. После этого устанавливаются подрозетники и монтажные коробки. Я всегда проверяю надежность креплений каждого элемента, прежде чем переходить к следующему шагу. Важный нюанс: места прохода кабеля через бетон или кирпич нужно обязательно прогрунтовать, чтобы избежать трещин при последующей отделке. Я однажды забыл тщательно обеспылить штробу перед шпаклевкой, и через месяц всё просто отвалилось вместе с куском стены.
Пошаговая инструкция по монтажу
Процесс требует последовательности. Если нарушить порядок, придется переделывать половину работы.
- Планирование схемы. Определите места установки камер и расположение щитка.
- Прокладка гофры. Закрепите гофротрубу по намеченным трассам (около 2 часов).
- Затяжка кабелей. Протяните кабели питания и передачи данных через гофру (3–5 часов).
- Монтаж коробок. Установите распределительные коробки в местах соединений (2 часа).

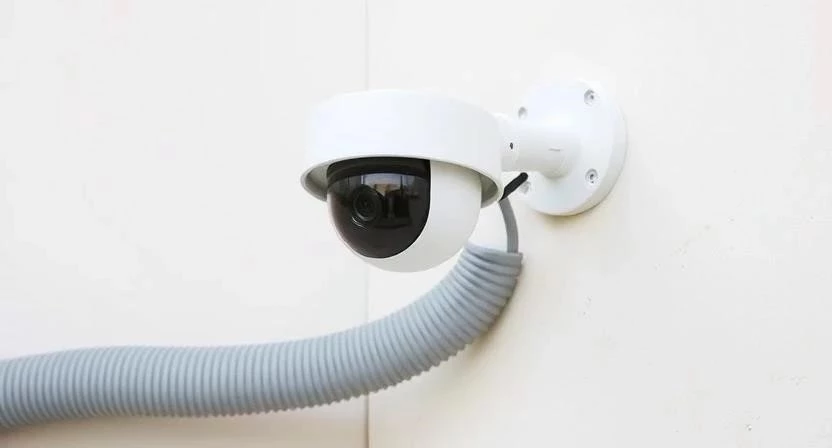

- Установка камер. Закрепите корпуса камер на выбранных точках (2–4 часа).
- Обжим коннекторов. Подготовьте концы кабеля, используя кримпер (2 часа).
- Подключение к оборудованию. Соедините кабели с блоком питания и видеорегистратором (2 часа).

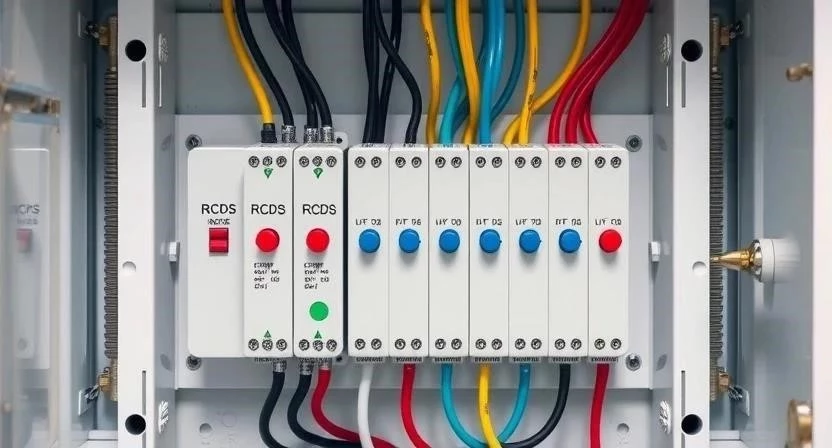

- Настройка защиты. Установите в щиток УЗО и автоматические выключатели (1.5 часа).
- Тестирование сигнала. Проверьте картинку на мониторе и отсутствие помех (1 час).
- Финишная фиксация. Закройте штробы и закрепите все элементы (зависит от отделки).
Когда я впервые тянул кабель через узкую гофру, я понял, что без специальной смазки это практически невозможно — кабель может повредить изоляцию о края трубы.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 6–8 часов | Соблюдайте глубину штробы |
| Протяжка кабеля | 4–6 часов | Не допускайте сильных перегибов |
| Монтаж оборудования | 3–5 часов | Проверка герметичности соединений |
| Настройка системы | 2–3 часа | Проверка углов обзора |
Важные нюансы
Соблюдение дистанции между силовым кабелем (220В) и сигнальным кабелем (витая пара/коаксиал) — критический момент. Если проложить их в одном жгуте, вы получите сильные наводки и рябь на мониторе. Также учитывайте температурный режим: для уличных камер используйте кабель в ПНД-оболочке. Влагозащита уличных соединений должна быть абсолютной — используйте специальные герметичные коробки.
Частые ошибки
Многие новички совершают одни и те же промахи. Во-первых, это прокладка всех кабелей в одном плотном жгуте с силовыми линиями. Во-вторых, отсутствие заземляющего контура, что делает систему уязвимой для скачков напряжения. В-третьих, использование дешевых блоков питания, которые не держат нагрузку. Третий важный момент — неправильный обжим коннекторов. Если контакт будет плохим, камера будет постоянно «отваливаться» от сети. Мой знакомый сэкономил на блоке питания, и в итоге камеры выдавали рябь при каждом включении холодильника.
Расчет стоимости
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Инструменты (аренда/покупка) | 5 000 | 0 | -5 000 |
| Работа | 0 | 25 000 | 25 000 |
| 20 000 | 40 000 | 20 000 |
Уход после завершения
Система требует периодического внимания. Я рекомендую выполнять следующие действия:
- Проверять надежность всех соединений в коробках раз в полгода;
- Очищать линзы камер от пыли и паутины;
- Регулярно обновлять программное обеспечение видеорегистратора;
- Контролировать работу блоков питания (не перегреваются ли они);
- Проверять целостность изоляции кабелей на открытых участках.
Альтернативные варианты

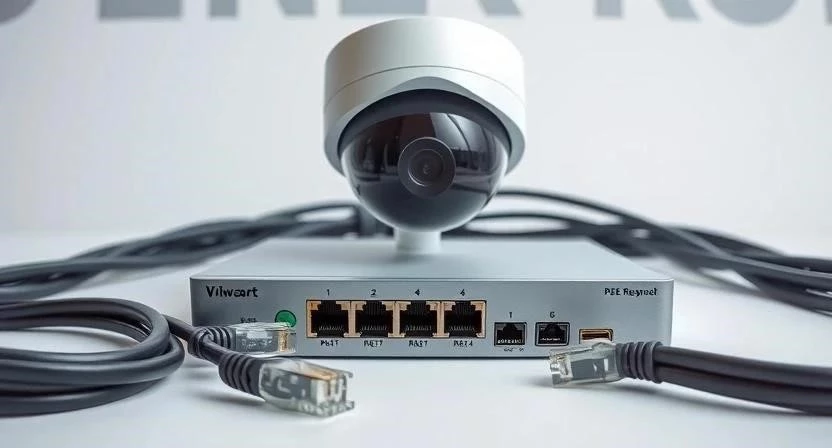

Если проводной монтаж кажется слишком сложным, можно рассмотреть беспроводные Wi-Fi системы. Они проще в установке, но менее стабильны и зависят от качества роутера. Также отличным вариантом является использование PoE-коммутаторов (Power over Ethernet), которые позволяют передавать и питание, и данные по одному кабелю витой пары, что существенно упрощает схему подключения.
FAQ
Какое сечение кабеля выбрать?
Для питания камер обычно достаточно сечения 0.75–1.5 мм², а для передачи данных используйте качественную витую пару категории 5e или выше.
Как защитить систему от молний?
Необходимо устанавливать специальные устройства защиты от перенапряжений (УЗИП) в электрический щиток и использовать заземление.
Сколько камер можно подключить к одному блоку питания?
Это зависит от мощности блока и потребления каждой камеры (особенно при включении ИК-подсветки). Всегда берите блок с запасом мощности 20-30%.
Совместимы ли камеры разных брендов?
Если вы используете IP-камеры, они должны поддерживать протокол ONVIF для работы с регистратором другого производителя.
Можно ли делать скрытый монтаж?
Да, это возможно путем прокладки кабеля в штробах под штукатурку, но это требует тщательной подготовки поверхности и использования гофры.
