Подключение мощного бытового прибора требует особого подхода к безопасности. Стиральная машина потребляет в среднем 2–2,5 кВт энергии, а работа в условиях повышенной влажности в ванной комнате значительно повышает риск поражения электрическим током. Правильная электропроводка для стиральной машины — это не просто наличие розетки, а создание полноценного защищенного контура. Монтаж может занять от 4 до 6 часов, если все материалы закуплены заранее, а инструменты готовы к работе.
Что нужно знать перед началом
Электромонтажные работы относятся к категории повышенной сложности. Вам потребуются базовые навыки понимания устройства электрического щитка и умение работать с измерительными приборами. Если вы никогда не сталкивались с разделкой кабеля или подключением автоматов, лучше доверить это профессионалу. Я рекомендую планировать работы на период, когда в квартире не ведется активный ремонт в других помещениях, чтобы не мешать себе пылью. Оценка сложности зависит от того, нужно ли штробить стены или достаточно прокладки кабеля в кабель-канале. Заложите на выполнение задачи один полный рабочий день с учетом времени на просушку штроб.
Необходимые материалы
Для качественного монтажа я использую только проверенные комплектующие. Не экономьте на сечении провода, так как это основа пожарной безопасности. Ниже представлен список того, что вам понадобится:
- Медный кабель ВВГнг-LS 3х2,5 (самый надежный вариант);
- Розетка с заземляющим контактом (желательно с классом защиты IP44);
- УЗО или дифференциальный автомат (ток утечки не более 30 мА);
- Гофрированная труба ПВХ (для защиты кабеля в стенах);
- Пластиковый подрозетник;
- Клеммники Wago для надежного соединения;
- Дюбель-гвозди для крепления гофры и подрозетника;
- Раствор для заделки штроб (штукатурка или гипсовая смесь);
- Маркировочные бирки для кабеля;
- Изоляционная лента.
Все материалы можно приобрести в крупных строительных гипермаркетах. При покупке кабеля всегда проверяйте наличие сертификата соответствия.
| Материал | Количество (на 1 точку) | Расход на м2 / м.п. | Примерная цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 15 метров | 15 м.п. | 120 руб/м | 1800 руб |
| Розетка IP44 | 1 шт | 1 шт | 450 руб | 450 руб |
| УЗО 16А 30мА | 1 шт | 1 шт | 1200 руб | 1200 руб |
| Гофра ПВХ 16мм | 15 метров | 15 м.п. | 40 руб/м | 600 руб |
| Подрозетник | 1 шт | 1 шт | 50 руб | 50 руб |
Личный опыт: Однажды я решил сэкономить и купил дешевый кабель без маркировки ВВГнг. В итоге через месяц изоляция начала пахнуть горелым при включении режима нагрева воды, пришлось всё демонтировать и переделывать заново.

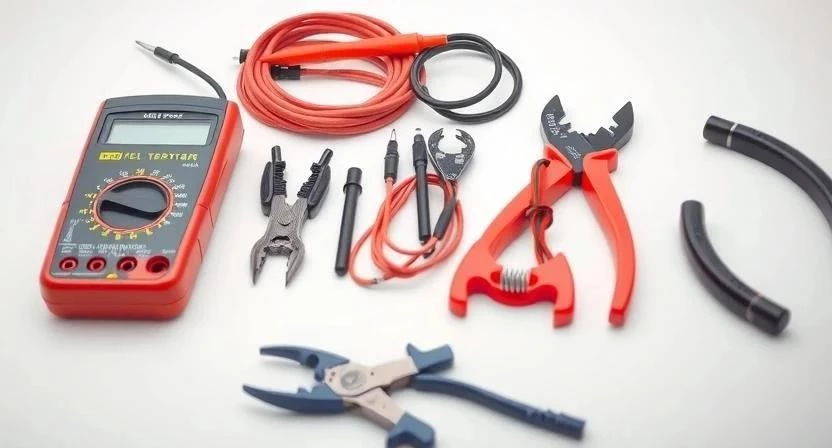

Необходимые инструменты
Качественный электромонтаж невозможен без правильного инструмента. Использование кустарных методов вроде обрезания проводов ножом ведет к повреждению жил и плохому контакту.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Проверка наличия фазы | Обязательно | 200 руб |
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 500 руб |
| Пассатижи | Перегиб и удержание проводов | Обязательно | 400 руб |
| Перфоратор | Бурение отверстий под подрозетник | Обязательно | Аренда 1000 руб |
| Мультиметр | Проверка напряжения и целостности цепи | Обязательно | 800 руб |
| Штроборез | Прорезание каналов в стене | Желательно | Аренда 1500 руб |
| Уровень строительный | Выравнивание розетки и трассы | Желательно | 300 руб |
Подготовка помещения
Перед началом работ я всегда тщательно очищаю зону установки техники. Важно убрать всю лишнюю мебель и предметы, которые могут мешать доступу к электрощитку. Чтобы строительная пыль от штробления не осела на сантехнике или зеркалах, я накрываю всё плотной полиэтиленовой пленкой. Обеспечьте свободный проход к щитку, чтобы в случае непредвиденной ситуации вы могли мгновенно обесточить линию.
Подготовка поверхности
Процесс начинается с точной разметки. Я использую лазерный уровень, чтобы трасса кабеля шла строго горизонтально или вертикально — это выглядит эстетично. После разметки приступаем к штроблению стен. Глубина штробы должна быть достаточной, чтобы кабель в гофре полностью скрылся под слоем штукатурки (обычно 15–20 мм). После того как каналы прорезаны, их нужно тщательно вымести от пыли. Обязательно нанесите грунтовку глубокого проникновения на дно штроб — это обеспечит качественную адгезию ремонтного состава и предотвратит растрескивание отделки в будущем. Установите подрозетник, закрепив его на гипсовый раствор, и дайте ему полностью застыть.
Пошаговая инструкция
Соблюдайте последовательность действий, чтобы не допустить критических ошибок в схеме подключения.

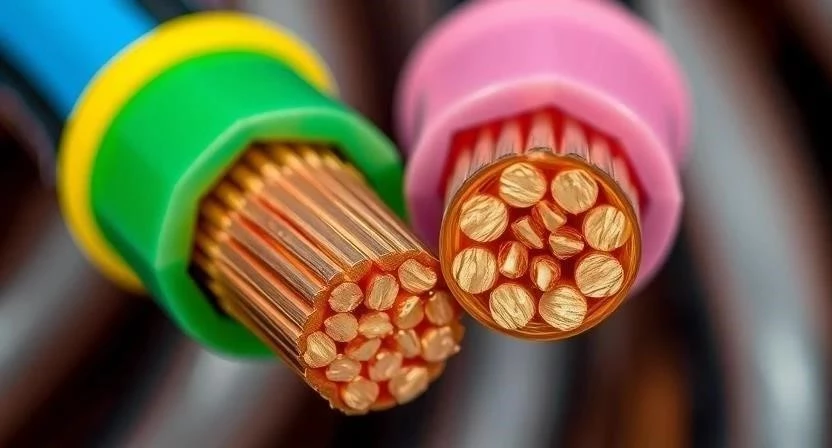

- Выбор и расчет сечения кабеля. Для стиральной машины мощностью до 2,5 кВт я всегда беру медный кабель сечением 2,5 мм². Это гарантирует, что провод не будет греться при длительных циклах стирки.

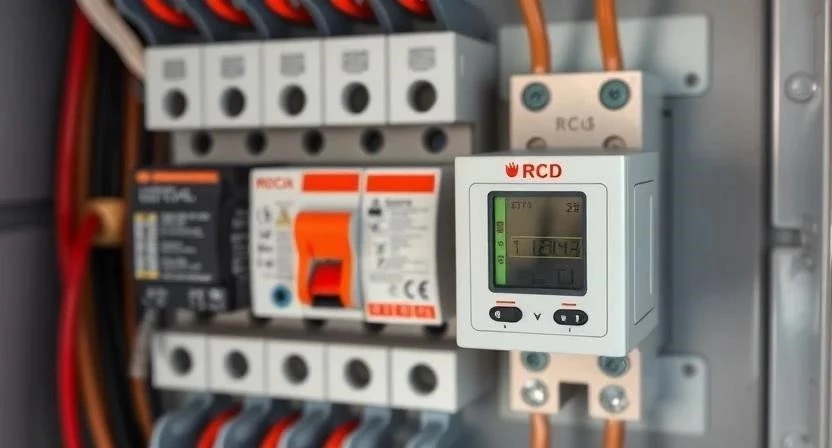

- Монтаж защитного устройства (УЗО) в электрощите. Установите в щиток УЗО с током утечки 30 мА или дифференциальный автомат. Это ваша главная защита от удара током при пробое на корпус. (Время: 30 мин).
- Прокладка кабеля от щитка до места установки. Протягивайте кабель внутри ПВХ-гофры. Гофра защищает изоляцию от механических повреждений при последующей отделке. (Время: 1-2 часа).
- Организация заземления. В квартире подключите заземляющий проводник (желто-зеленый) к общей шине заземления в щитке. В частном доме убедитесь, что заземляющий контур физически соединен с вашей сетью. (Время: 40 мин).

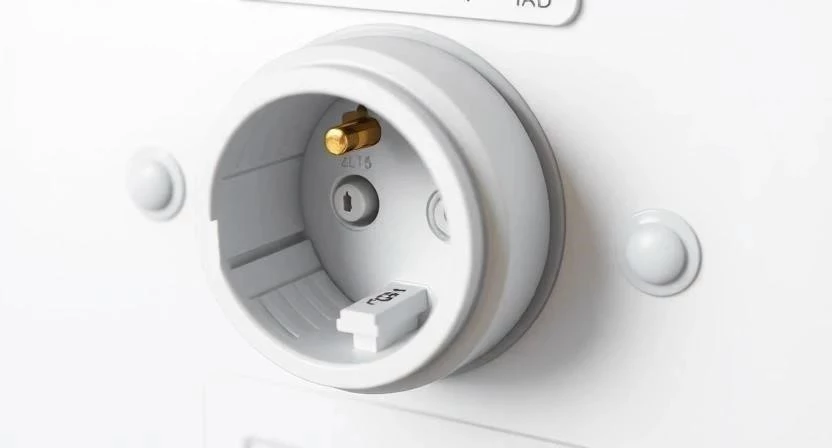

- Установка и подключение розетки. Закрепите подрозетник, заведите в него кабель и подключите жилы: фаза (коричневый), ноль (синий) и заземление (желто-зеленый). Затягивайте клеммы плотно, но без фанатизма, чтобы не сорвать резьбу. (Время: 20 мин).
- Проверка целостности цепи. С помощью мультиметра проверьте отсутствие короткого замыкания между фазой и нулем, а также между фазой и землей. (Время: 10 мин).
- Подключение стиральной машины. Вставьте вилку в розетку. Убедитесь, что шнур машины не пережат корпусом прибора. (Время: 5 мин).
- Тестовый запуск. Включите режим полоскания или нагрева. Проверьте, нет ли посторонних запахов или искрения в розетке. (Время: 15 мин).
| Этап работ | Время выполнения | Особенности технологии |
|---|---|---|
| Разметка и штробление | 1.5 — 2 часа | Соблюдайте глубину штробы 20 мм |
| Прокладка кабеля в гофре | 1 час | Не допускайте резких перегибов гофры |
| Монтаж в щитке | 30-40 мин | Работа только при выключенном вводном автомате |
| Установка розетки | 20-30 мин | Проверка затяжки всех винтовых зажимов |
| Тестирование системы | 15 мин | Использование мультиметра обязательно |
Личный опыт: При монтаже розетки я однажды заметил, что зажим заземляющего провода был ослаблен из-за плохого качества розетки. Если бы я не проверил это мультиметром, заземления бы фактически не было, что смертельно опасно.
Важные нюансы
В ванной комнате всегда повышенная влажность, поэтому выбирайте розетки с классом защиты не ниже IP44. Если вы используете штукатурку для заделки штроб, не спешите клеить плитку или красить стену — дайте смеси высохнуть не менее 24 часов. Также важно соблюдать совместимость: если вы ставите дифференциальный автомат, убедитесь, что его номинальный ток соответствует сечению кабеля (для 2,5 мм² это 16А).
Частые ошибки
- Использование зануления вместо заземления: Соединение заземляющего провода с нулевым — грубейшая ошибка, которая может привести к появлению напряжения на корпусе при обрыве нуля.
- Слишком тонкий кабель: Использование провода 1,5 мм² вместо 2,5 мм² приведет к перегреву изоляции.
- Отсутствие УЗО: Без него при малейшей утечке тока на корпус машинки человек может получить смертельный удар.
- Плохой контакт в розетке: Недотянутые винты вызывают искрение и плавление пластика.
- Игнорирование гофры: Без защиты кабель легко повредить при монтаже плитки или сантехники.
Личный опыт: Мой сосед вместо заземления использовал «зануление», соединив провод с нулевой шиной. Это чуть не привело к тому, что корпус машинки оказался под напряжением при первой же утечке тока, когда на линии произошел скачок.
Расчет стоимости
| Статья расходов | Количество | Цена (руб) | Своими руками | С мастером | Экономия |
|---|---|---|---|---|---|
| Материалы (кабель, розетка и т.д.) | 1 комплект | 4000 | 4000 | 4000 | 0 |
| Работа по монтажу | 1 точка | 3500 | 0 | 3500 | 3500 |
| Аренда инструмента | 1 комплект | 2000 | 2000 | 0 | -2000 |
| ИТОГО | 9500 | 6000 | 7500 | 1500 |
Уход после завершения
Электрика требует периодического контроля. Раз в год я рекомендую проверять затяжку контактов в розетке (при выключенном питании!) и нажимать кнопку «Тест» на УЗО, чтобы убедиться, что механизм срабатывает. Срок службы качественного медного кабеля составляет более 30 лет, но контакты в розетке могут ослабнуть от температурных расширений. Соблюдайте правила эксплуатации техники и не перегружайте линию другими приборами.
Альтернативные варианты
Если вы живете в старом фонде, где заземление в щитке физически отсутствует, установка новой линии может быть затруднена. В таких случаях я советую использовать стабилизаторы напряжения или реле напряжения — они защитят электронику машинки от скачков, но не заменят полноценное заземление. Для защиты от утечек в таких условиях можно использовать специализированные дифавтоматы, но помните: это лишь частичная мера безопасности.
FAQ
Можно ли использовать удлинитель для стиральной машины?
Категорически нет. Удлинители не рассчитаны на постоянную высокую нагрузку и могут расплавиться, вызвав пожар.
Чем отличается заземление от зануления?
Заземление — это отдельный проводник, уходящий в землю. Зануление — это соединение с нулевым проводом сети. Зануление опасно при обрыве нуля в подъезде.
Какое УЗО лучше выбрать?
Для ванной комнаты выбирайте УЗО с током утечки 30 мА и защитой от импульсных помех.
Можно ли подключать к одной розетке стиралку и сушилку?
Нежелательно. Суммарная мощность двух приборов превысит возможности стандартной розетки и кабеля 2,5 мм².
Что делать, если при включении выбивает автомат?
Это признак короткого замыкания или неисправности ТЭНа в машинке. Не пытайтесь включать прибор снова, вызывайте мастера.
Какой цвет провода для заземления?
Согласно стандартам, это всегда желто-зеленое сочетание.
Нужна ли гофра, если кабель идет в стяжке?
Да, гофра облегчает замену кабеля в будущем и обеспечивает дополнительную защиту.
