Перегрев электрических цепей — это скрытая угроза, которая в любой момент может привести к масштабному пожару. Полная замена сети в типовой квартире занимает от 5 до 10 дней и требует значительных финансовых вложений. Надежная защита электропроводки от перегрева начинается с грамотного проектирования и понимания физических процессов, происходящих в кабеле при высокой нагрузке.
- Оценка состояния текущей сети
- Комплектация расходными материалами
- Инструментарий мастера-электрика
- Подготовка пространства и поверхностей
- Этапы проведения работ
- Технические нюансы и правила безопасности
- Типичные промахи при монтаже
- Бюджет на модернизацию сети
- Эксплуатация и контроль безопасности
- Дополнительные решения для защиты
- Ответы на популярные вопросы
Оценка состояния текущей сети
Перед началом любых работ я всегда рекомендую провести тщательную диагностику. Если в доме установлена старая алюминиевая проводка, она не рассчитана на современные мощности бытовой техники. Оценка состояния системы позволяет понять, достаточно ли текущих жил для работы чайника, стиральной машины и кондиционера одновременно. Я советую вызывать профессионального электромонтажника, если при включении мощных приборов мигает свет или ощущается запах озона. Самостоятельный монтаж возможен только при наличии базовых навыков работы с инструментом и понимании основ электробезопасности.
Я однажды работал на объекте, где владельцы пытались подключить электроплиту к старой линии, не меняя сечение провода, что чуть не закончилось пожаром.
Комплектация расходными материалами
Для создания безопасной системы необходимо использовать качественные материалы, соответствующие стандартам пожарной безопасности. Я отдаю предпочтение кабелю с маркировкой ВВГнг-LS, так как он не распространяет горение и имеет низкое дымовыделение.
- Медный кабель ВВГнг-LS 3х2.5 (для розеток);
- Медный кабель ВВГнг-LS 3х1.5 (для освещения);
- Автоматические выключатели (разного номинала);
- УЗО (устройство защитного отключения);
- Гофротруба ПВХ для защиты кабеля в штробах;
- Распределительные коробки негорючие;
- Клеммники (например, Wago) для надежных соединений;
- Подрозетники пластиковые термостойкие.
Ниже приведена таблица с примерным расходом и стоимостью материалов для стандартной квартиры.
| Материал | Количество (пример) | Расход на м2 / м.п. | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 100 м | 100 м | 120 | 12000 |
| Кабель ВВГнг-LS 3х1.5 | 50 м | 50 м | 80 | 4000 |
| Автомат 16А | 5 шт | 1 шт | 450 | 2250 |
| УЗО 40А/30мА | 2 шт | 1 шт | 2500 | 5000 |
| Гофра ПВХ 16мм | 80 м | 80 м | 35 | 2800 |

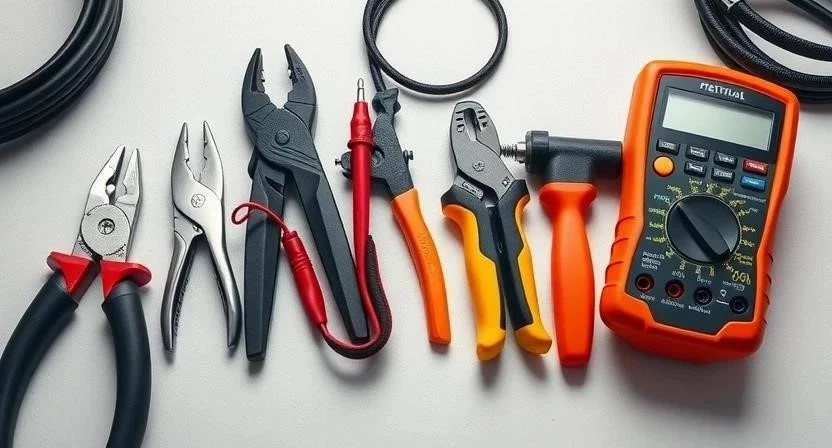

Инструментарий мастера-электрика
Качественный монтаж невозможен без правильного оборудования. Использование самодельных или неисправных инструментов — прямой путь к короткому замыканию.
- Мультиметр для проверки напряжения;
- Индикаторная отвертка для определения фазы;
- Стриппер для аккуратного снятия изоляции;
- Пассатижи и бокорезы;
- Тепловизор (рекомендуется взять в аренду для поиска скрытых перегревов);
- Перфоратор для штробления и сверления;
- Штроборез для создания ровных каналов.
Подготовка пространства и поверхностей
Первым делом необходимо полностью обесточить сеть, отключив вводной автомат. Чтобы не испортить готовую отделку, я всегда использую защитную пленку и малярный скотч. Стены нужно очистить от старого слоя штукатурки или обоев в местах прокладки трасс. Процесс штробления требует точности: глубина каналов должна обеспечивать надежное заглубление кабеля в гофротрубе, чтобы он не выступал над уровнем финишной отделки. После прорезания каналов их обязательно нужно очистить от пыли и мусора, иначе адгезия штукатурки будет нулевой.
Этапы проведения работ
Процесс модернизации требует строгого соблюдения последовательности действий для обеспечения долговечности системы.
- Полное обесточивание объекта и проверка отсутствия напряжения.
- Диагностика текущих узлов с помощью тепловизора для выявления горячих точек.
- Демонтаж старой изношенной алюминиевой проводки.
- Детальный расчет нагрузки на каждую будущую линию.
- Подбор сечения кабеля исходя из мощности приборов.
- Прокладка гофротрубы по подготовленным штробам.
- Затягивание кабеля в гофру и фиксация его в местах поворотов.
- Монтаж распределительных коробок и соединение жил.
- Подключение розеток, выключателей и осветительных приборов.

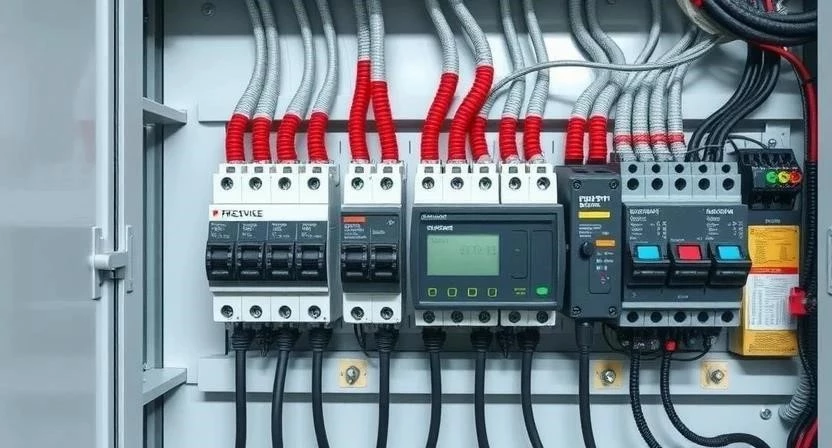

- Сборка и компоновка электрощита (автоматы, УЗО, реле).
- Проверка всех соединений на плотность затяжки винтов.
- Тестовый запуск системы под нагрузкой и финальная заделка штроб.
Для планирования работ удобно использовать следующий график:
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Демонтаж и диагностика | 1 день | Важно не повредить несущие конструкции |
| Штробление и прокладка трасс | 2-3 дня | Много пыли, требуется пылесос |
| Монтаж щита и соединений | 1 день | Требуется высокая точность |
| Установка фурнитуры | 1 день | Чистовой этап |
| Тестирование и заделка | 1 день | Проверка под нагрузкой |
Технические нюансы и правила безопасности
При работе важно учитывать, что допустимый нагрев медного проводника не должен превышать 70-90°C. Влажность в помещении напрямую влияет на сопротивление изоляции, поэтому в санузлах необходимо использовать повышенную степень защиты (IP44 и выше). Категорически запрещено соединять медь и алюминий напрямую — это вызывает электрохимическую коррозию и перегрев. Также всегда проверяйте наличие заземления, так как оно является ключевым элементом защиты человека от поражения током.
Для правильного подбора кабеля используйте таблицу соответствия:
| Сечение кабеля (мм²) | Макс. нагрузка (кВт) | Номинал автомата (А) | Применение |
|---|---|---|---|
| 1.5 | 3.5 | 10 | Освещение |
| 2.5 | 5.5 | 16 | Розетки |
| 4.0 | 7.0 | 25 | Электроплита |
| 6.0 | 9.0 | 32 | Ввод в квартиру |
| 10.0 | 15.0 | 50 | Ввод в дом |
Сравнение материалов помогает понять, почему переход на медь необходим:
| Характеристика | Медный кабель | Алюминиевый кабель | |
|---|---|---|---|
| Проводимость | Высокая | Средняя | Медь лучше |
| Пластичность | Высокая | Низкая (хрупкий) | Медь надежнее |
| Срок службы | 30-50 лет | 15-20 лет | Медь долговечнее |
| Окисление | Низкое | Высокое | Медь безопаснее |
| Цена | Выше | Ниже | Медь дороже |
Типичные промахи при монтаже
Многие новички совершают ошибки, которые проявляются не сразу, а через несколько месяцев эксплуатации. Я часто вижу, как люди пытаются скрутить медь с алюминием, что неизбежно ведет к окислению и нагреву в месте контакта.
Основные ошибки включают:
- Использование слишком тонкого кабеля для мощных потребителей;
- Плохой контакт в распределительных коробках (недотянутые винты);
- Отсутствие УЗО в цепях с повышенной влажностью;
- Перегрузка одной линии слишком большим количеством розеток;
- Использование дешевых китайских автоматов, которые не срабатывают при КЗ;
- Прокладка кабеля без гофры в штробах;
- Игнорирование правил заземления.
Бюджет на модернизацию сети
Стоимость работ сильно зависит от сложности планировки и объема штробления. Ниже представлено сравнение затрат.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия |
|---|---|---|---|
| Материалы | 25000 | 25000 | 0 |
| Работа по штроблению | 0 | 15000 | -15000 |
| Монтаж и сборка щита | 0 | 20000 | -20000 |
| ИТОГО | 25000 | 60000 | 35000 |
Эксплуатация и контроль безопасности
После завершения работ важно не забывать о регулярном обслуживании. Я рекомендую раз в год проводить визуальный осмотр розеток и выключателей на предмет изменения цвета пластика или появления запаха. Также стоит контролировать общую нагрузку на сеть, не включая одновременно слишком много мощных приборов в одну линию. Для обеспечения максимальной защиты соблюдайте следующие правила:
- Раз в 3 года проверяйте работоспособность УЗО кнопкой «Тест».
- Не используйте дешевые удлинители для мощной техники.
- При появлении искрения немедленно обесточьте линию.
- Следите за состоянием вводного автомата.
- Не замуровывайте соединения в бетон без возможности доступа.
Дополнительные решения для защиты
Если вы хотите выйти за рамки стандартного монтажа, рассмотрите установку реле напряжения. Оно защитит вашу технику от скачков в сети, которые часто являются причиной выхода электроники из строя. Также современным решением являются беспроводные системы управления освещением, которые позволяют минимизировать количество штроб и проводов в интерьере. Использование негорючих материалов (НГ) для изоляции всех коммуникаций — это золотой стандарт пожарной безопасности.
Ответы на популярные вопросы
Почему греются розетки?
Основная причина — ослабление контакта в клеммах или использование слишком тонкого провода, который не справляется с током нагрузки.
Чем опасен алюминий в старых домах?
Алюминий со временем становится хрупким и подвержен сильному окислению, что создает высокое сопротивление и ведет к перегреву.
Как часто нужно менять автоматы?
Рекомендуется проводить проверку и замену автоматики раз в 10-15 лет, так как их механизмы со временем изнашиваются.
Можно ли использовать скрутки?
Я всегда отвечаю: только в исключительных случаях и только с использованием специальных клеммников или сварки/опрессовки. Обычные скрутки — это риск пожара.
Что делать, если пахнет горелой изоляцией?
Немедленно отключите питание на щитке и вызовите специалиста для поиска места возгорания.
Какое сечение кабеля нужно для кухни?
Для розеток на кухне я всегда закладываю сечение не менее 2.5 мм².
Зачем нужно УЗО?
Оно защищает человека от удара током при утечке тока на корпус прибора или на землю.
Как проверить проводку без вскрытия стен?
Самый эффективный способ — использование тепловизора, который покажет зоны аномального нагрева под отделкой.
