При проведении электромонтажных работ в жилых или промышленных зданиях риск случайного повреждения кабеля остается стабильно высоким. Даже незначительный удар или постоянная микровибрация от работающего оборудования могут привести к разрушению изоляции и последующему короткому замыканию. Стоимость исправления последствий аварии обходится в три раза дороже, чем качественная защита на этапе строительства. Правильная защита электропроводки от механических повреждений требует не только подбора износостойких материалов, но и соблюдения точных технологий монтажа. Весь процесс подготовки и установки защитных систем занимает от 2 до 3 рабочих дней.
- Подготовка и оценка рисков
- Выбор материалов для защиты
- Инструментарий для электромонтажа
- Организация рабочего пространства
- Подготовка основания под монтаж
- Технология монтажа защитных систем
- Технические нюансы и условия
- Типичные ошибки при установке
- Смета на защиту проводки
- Эксплуатация и контроль
- Другие способы защиты
- Часто задаваемые вопросы
Подготовка и оценка рисков
Перед тем как браться за штробление, я всегда оцениваю условия эксплуатации будущей линии. Если проводка планируется под полом в зоне активного движения или рядом с работающим компрессором, защита должна быть усиленной. Нужно понимать, что работа с электрикой требует базовых навыков электромонтажа и строгого соблюдения норм ПУЭ. Оптимальное время на выполнение таких работ — выходные дни, чтобы не мешать жильцам. Заложите на весь процесс несколько дней, учитывая время на пыль и последующее высыхание строительных растворов.
Выбор материалов для защиты

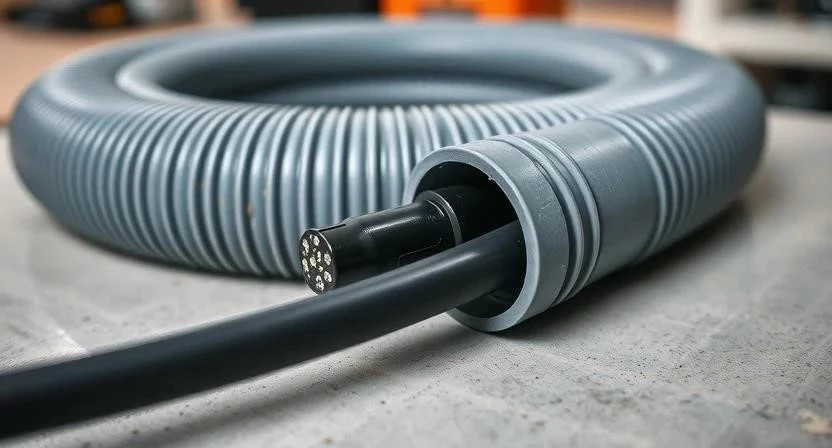

Для качественного монтажа я подбираю комплектующие исходя из конкретных условий среды. ПВХ подходит для сухих помещений, а ПНД — для более жестких нагрузок и влажных зон. При выборе всегда учитывайте, что диаметр защитного кожуха должен быть на 20–30% больше диаметра кабеля, чтобы избежать перегрева и облегчить протяжку.
- Гофрированная труба ПВХ (для внутренних сухих работ);
- Гофрированная труба ПНД (устойчивая к механическим нагрузкам);
- Металлические трубы (для зон с высоким риском прямого удара);
- Кабельные каналы (для открытой проводки на стенах);
- Изолента ПВХ (для герметизации стыков);
- Пластиковые стяжки (для фиксации гофры);
- Металлические хомуты (для тяжелых металлических труб);
- Дюбель-хомуты (для надежного крепления к бетонному основанию);
Ниже представлена таблица с основными материалами, которые я использую в своей практике:
| Тип защиты | Расход на м.пог. | Средняя цена (руб.) | Область применения |
|---|---|---|---|
| Гофра ПВХ | 1.05 м | 45 | Сухие жилые комнаты |
| Гофра ПНД | 1.05 м | 75 | Гаражи, подвалы, улицы |
| Металлическая труба | 1.05 м | 250 | Производственные цеха |
| Кабельный канал | 1.05 м | 120 | Открытая проводка в офисах |
| Стальной лоток | 1.05 м | 450 | Магистральные линии |
Инструментарий для электромонтажа
Качественный инструмент определяет не только скорость, но и чистоту работы. Если нет возможности купить дорогой штроборез, его всегда можно взять в аренду в строительном магазине. Я рекомендую использовать профессиональный инструмент, так как он дает более ровный рез и меньше нагружает руки.
- Штроборез (для создания ровных каналов под кабель);
- Перфоратор (для сверления отверстий под крепеж);
- Кусачки или бокорезы (для резки кабеля и стяжек);
- Уровень (лазерный или пузырьковый для разметки);
- Отвертки (набор шлицевых и крестовых);
- Рулетка (для точных замеров трасс);
- Строительный пылесос (для удаления пыли при штроблении);
| Инструмент | Функция | Рекомендуемый бренд | Способ приобретения |
|---|---|---|---|
| Штроборез | Создание пазов | Makita | Покупка или аренда |
| Перфоратор | Сверление бетона | Bosch | Покупка |
| Уровень | Разметка трасс | Dewalt | Покупка |
| Кусачки | Резка материалов | Stanley | Покупка |
| Пылесос | Очистка штроб | Karcher | Аренда |
Организация рабочего пространства
Первым делом я убираю всю мебель из зоны будущих работ. Стены и пол обязательно застилаю плотной полиэтиленовой пленкой, так как строительной пыли будет очень много. Организую сразу два мешка для мусора: один для мелкого сора, другой — для крупных кусков бетона после штробления. Это позволит поддерживать порядок и не отвлекаться на уборку в процессе монтажа.
Подготовка основания под монтаж
Сначала я тщательно очищаю поверхность от пыли, наслоений краски или старой штукатурки. Затем делаю разметку трасс с помощью лазерного уровня, чтобы линии были идеально прямыми. Штробление провожу аккуратно, стараясь не задеть несущие конструкции здания. После того как каналы прорезаны, их нужно очистить от пыли пылесосом и обязательно загрунтовать. Я наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой наношу перпендикулярно первому для лучшей адгезии раствора.
Для качественной подготовки важно соблюдать последовательность:
- Очистка поверхности от всех загрязнений;
- Разметка трасс согласно проекту электроснабжения;
- Проверка стен на наличие скрытых коммуникаций;
- Штробление каналов под нужный диаметр;
- Тщательное удаление пыли из штроб;
- Грунтование подготовленных канавок;
- Проверка ровности основания перед укладкой.
Технология монтажа защитных систем
Процесс требует внимательности к деталям. Один неверный шаг может привести к тому, что кабель со временем перетрется о край штробы или гофры.
Важно: Однажды я забыл про радиус изгиба гофры при монтаже в узком углу, и в итоге кабель застрял при протяжке. Всегда оставляйте плавный поворот, не делайте резких углов.
Соблюдайте следующий план работ:
| Этап | Время выполнения | Критическая точка контроля |
|---|---|---|
| Выбор типа защиты | 30 мин | Соответствие ПУЭ и среде |
| Резка гофры/труб | 40 мин | Чистота среза без заусенцев |
| Укладка кабеля | 60 мин | Отсутствие натяжения кабеля |
| Фиксация крепежом | 90 мин | Плавность изгибов |
| Герметизация стыков | 45 мин | Плотность соединения |
| Закрытие штроб | 120 мин | Отсутствие пустот в растворе |
| Тестирование | 30 мин | Целостность изоляции |
При монтаже в зонах с вибрацией я всегда использую специальные демпферные прокладки. Если просто закрепить трубу к стене, вибрация от оборудования передастся на кабель и со временем разрушит его оболочку. Также следите за тем, чтобы не перетягивать хомуты. Я видел, как новички затягивали стяжки так сильно, что прорезали оболочку кабеля — это прямой путь к короткому замыканию.
Технические нюансы и условия
Помните, что ПВХ становится хрупким при низких температурах, поэтому не проводите монтаж в неотапливаемых помещениях зимой. Влажность также сильно влияет на время застывания штукатурки, которой вы будете закрывать штробы. Если в помещении сыро, увеличьте время ожидания между слоями раствора. Всегда проверяйте совместимость типов кабеля с защитными кожухами: например, для кабелей с повышенной огнестойкостью лучше использовать металлические трубы.
Типичные ошибки при установке
Многие совершают одни и те же промахи, которые проявляются через полгода-год эксплуатации. Избегайте следующих ошибок:
- Подбор слишком узкой гофры (кабель перегревается);
- Отсутствие виброгасящих прокладок в подвижных зонах;
- Слишком сильная затяжка пластиковых хомутов;
- Игнорирование минимального радиуса изгиба кабеля;
- Использование только ПВХ гофры в сырых подвалах;
Еще один важный момент: я всегда советую проверять герметичность стыков гофры. Если в штробу попадет влага из раствора, она может вызвать коррозию, если используется металлическая защита, или повредить изоляцию.
Смета на защиту проводки
Ниже приведен примерный расчет затрат для стандартной комнаты площадью 20 м².
| Статья расходов | Количество | Цена за ед. (руб.) | |
|---|---|---|---|
| Гофра ПВХ (20м) | 20 м | 50 | 1000 |
| Кабель ВВГнг | 30 м | 100 | 3000 |
| Хомуты и дюбели | 1 комплект | 500 | 500 |
| Работа мастера | 20 м | 300 | 6000 |
| Расходные материалы | 1 компл. | 400 | 400 |
Если вы решите делать всё самостоятельно, вы сэкономите около 6000 рублей на работе, но заложите в бюджет покупку или аренду инструмента. Помните, что экономия на материалах защиты может обернуться дорогостоящим ремонтом всей системы.
| Вид работ | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Монтаж защиты | 1500 руб. | 7500 руб. | 6000 руб. |
Эксплуатация и контроль
После завершения работ не забывайте о периодическом осмотре. Раз в год полезно проверять состояние доступных участков защиты, особенно в зонах с повышенной вибрацией (рядом со стиральными машинами или насосами). Срок службы качественной ПВХ гофры составляет около 15–20 лет, а металлических труб — значительно дольше. Если вы заметили появление трещин на пластике или ослабление креплений, немедленно проведите ремонт.
Другие способы защиты

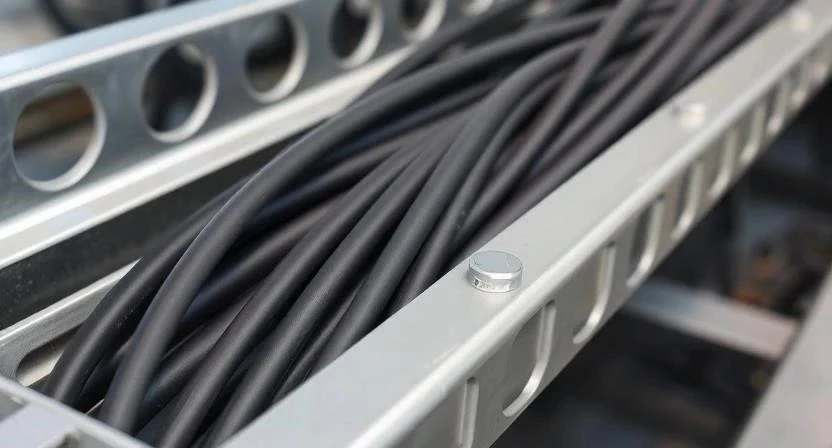

Если условия эксплуатации экстремальные, рассмотрите альтернативы. Вместо гофры можно использовать бронированный кабель, который сам по себе обладает высокой механической прочностью. Для открытых потолков в стиле лофт отлично подходят металлические лотки — они обеспечивают максимальную защиту от ударов и выглядят эстетично. В современных умных домах для некоторых зон можно использовать беспроводные решения, чтобы минимизировать количество штробления и прокладки кабелей.
Часто задаваемые вопросы
Можно ли использовать пластиковую гофру в бетонных штробах?
Да, это стандартная практика, но важно использовать ПВХ или ПНД гофру, чтобы обеспечить защиту кабеля от агрессивной среды раствора.
Как защитить провод от вибрации стиральной машины?
Необходимо использовать гибкую гофру ПНД и крепить её к стене через виброгасящие прокладки или демпферы.
Чем ПНД отличается от ПВХ гофры?
ПНД более жесткая, устойчива к ударам и влаге, в то время как ПВХ более гибкая и подходит для сухих помещений.
Какой диаметр гофры выбрать для трехжильного кабеля 2.5 мм²?
Рекомендуется использовать гофру диаметром не менее 16-20 мм для обеспечения свободного хода и охлаждения.
Нужно ли заземлять металлические трубы?
Если труба является частью электрической цепи или может оказаться под напряжением при повреждении изоляции, заземление обязательно.
Как понять, что изоляция провода повреждена?
Признаками являются частое срабатывание автоматов, запах гари или видимые дефекты при осмотре.
Можно ли монтировать проводку в полу?
Да, но только в защитных трубах (ПНД или металл), уложенных в слой стяжки, чтобы исключить повреждение при нагрузках.
