Автоматизация освещения придомовой территории

Автоматизация освещения придомовой территории решает задачу экономии электроэнергии и обеспечения безопасности в темное время суток. Монтаж системы требует понимания основ электротехники, так как ошибки могут привести к короткому замыканию или порче оборудования. Обычно на выполнение работ уходит около одного рабочего дня, а сложность зависит от протяженности кабельных трасс. Правильное управление освещением по датчику освещенности на улице позволяет забыть о ручном включении фонарей каждый вечер.

Что стоит учесть перед началом работ

Перед тем как приступить к монтажу, необходимо оценить уровень своих навыков в электромонтаже. Если вы никогда не работали с напряжением 220В, лучше пригласить специалиста. Оптимальное время для прокладки кабелей — весна, лето или ранняя осень, когда почва сухая, а температура воздуха стабильна. Это значительно упрощает земляные работы и монтаж гофры. Помните о безопасности: всегда используйте защитные перчатки, очки и работайте только при отключенном питании на щитке.

Список необходимых материалов

Для качественной сборки системы необходимо заранее закупить все комплектующие. Я всегда советую брать материалы с запасом 10%, чтобы не пришлось прерывать процесс из-за нехватки пары метров кабеля. Важно выбирать компоненты с высоким уровнем влагозащиты.

• Фотореле или датчик освещенности с классом защиты не ниже IP65;
• Кабель ВВГнг (сечение подбирается под мощность светильников);
• Влагозащищенная гофра для защиты кабеля;
• Монтажные коробки с герметичными крышками;
• Клеммники для надежного соединения проводов;
• Уличные светильники (LED или галогенные);
• Автоматический выключатель для защиты линии;
• Заземляющий проводник;
• Стяжки для фиксации кабеля;
• Герметик для дополнительной изоляции;

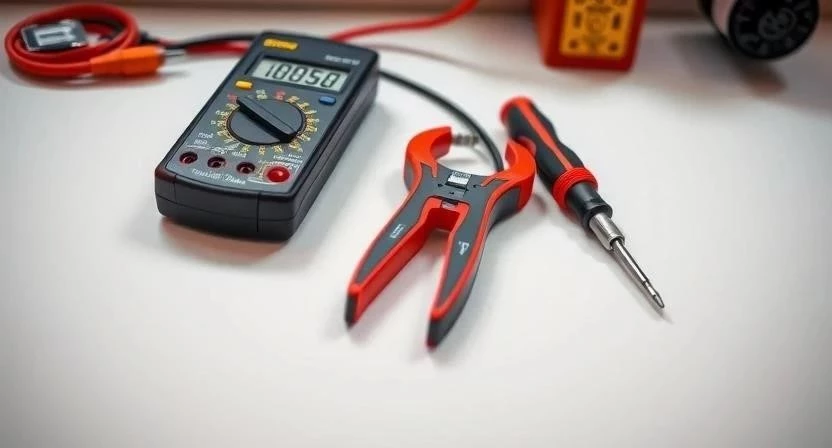

Инструментарий для монтажа

Инструмент должен быть исправным и подходить под тип крепежа. Я рекомендую использовать качественные отвертки, чтобы не сорвать шлицы на клеммах датчика. Весь инструмент лучше подготовить заранее, чтобы не отвлекаться в процессе.

• Мультиметр (для проверки напряжения и прозвонки);
• Стриппер (для быстрого снятия изоляции);
• Набор отверток (крестовые и шлицевые);
• Перфоратор (для сверления стен и столбов);
• Строительный уровень (для ровной установки);
• Индикаторная отвертка (для поиска фазы);
• Пассатижи или кусачки;
• Рулетка;

Подготовка придомовой территории

Подготовка участка начинается с очистки территории от мусора и растительности в местах прокладки кабеля. Необходимо разметить трассу, где будут стоять светильники и сам датчик. Я всегда предварительно обхожу участок с рулеткой, чтобы точно знать точки подключения. Защитите садовую мебель и декоративные элементы пленкой, чтобы избежать повреждений при земляных работах.

Подготовка основания и трасс

Подготовка поверхности включает подготовку стен или столбов, к которым будет прикреплен датчик. Если кабель пойдет по стене, потребуется штробление. Важно проверить наличие заземления на объекте и готовность электросети. Проверьте, чтобы все точки подключения были сухими и чистыми. Я рекомендую использовать гофру даже при скрытой прокладке для дополнительной защиты кабеля от механических повреждений.

Пошаговый алгоритм выполнения работ

Соблюдайте технологию монтажа, чтобы система работала годами без сбоев. Каждый этап требует внимательности к деталям.

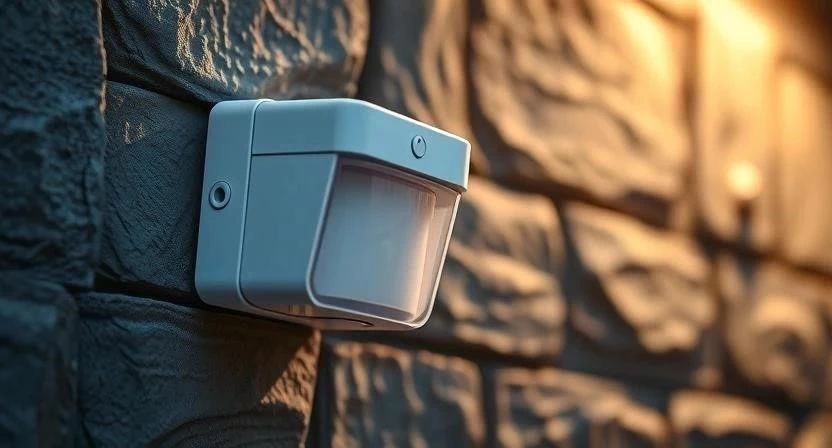

1. Выбор места установки датчика (избегайте прямого света от самих фонарей, иначе возникнет эффект мерцания);
2. Прокладка кабельной линии от щитка к месту установки датчика;
3. Монтаж влагозащищенной монтажной коробки;
4. Подключение питания (фаза и ноль) к датчику;
5. Подключение нагрузки (светильников) к выходным клеммам датчика;
6. Изоляция всех соединений и герметизация коробки;
7. Первичное включение системы для проверки;
8. Настройка чувствительности (порога срабатывания) с помощью регулятора;
9. Тестирование работы системы в условиях сумерек;
10. Финальный монтаж кабельных трасс и закрытие всех лючков;

Технические нюансы и особенности

При работе с автоматикой важно учитывать внешние факторы. Влажность и температура могут влиять на точность фоторезистора. Используйте устройства с классом защиты не ниже IP65. Также учитывайте совместимость: некоторые бюджетные LED-лампы могут давать микро-мерцание при работе с фотореле. Время задержки включения также является важным параметром для комфортной эксплуатации, чтобы свет не включался от каждой пролетающей птицы.

Типичные ошибки новичков

Ошибки при монтаже часто приводят к тому, что система работает нестабильно. Я однажды столкнулся с тем, что из-за установки датчика под козырек крыши, он не видел сумерек из-за тени, и свет не включался вовремя. Избегайте следующих проблем:

1. Установка датчика в зоне освещения фонарей (вызывает постоянное включение и выключение);
2. Использование негерметичных соединений (приводит к окислению контактов);
3. Неправильный подбор сечения кабеля (вызывает перегрев линии);
4. Ошибки в полярности (фаза и ноль перепутаны местами);
5. Отсутствие заземления на металлических корпусах светильников;
6. Игнорирование защиты кабеля в земле (отсутствие гофры);
7. Неправильная настройка порога освещенности;

Примерный расчет бюджета

Ниже представлен расчет затрат на систему освещения для стандартного участка. Помните, что самостоятельный монтаж позволяет существенно сэкономить на услугах специалистов.

Правила обслуживания системы

Чтобы датчик служил долго, не забывайте о регулярном уходе. Я заметил, что после сильного снегопада линза датчика покрывается наледью, и свет включается с задержкой. Рекомендую проводить осмотр системы хотя бы раз в год.

1. Очистка линзы датчика от пыли, грязи и снега;
2. Проверка плотности прилегания герметичных крышек;
3. Ежегодная проверка контактов в монтажных коробках;
4. Контроль целостности изоляции кабеля;
5. Проверка работоспособности автоматического выключателя;

Другие варианты автоматизации

Если автоматика по свету вам не подходит, рассмотрите другие варианты. Датчики движения эффективнее для зон прохода, но могут включать свет зря. Астрономические выключатели работают по времени восхода и захода солнца и не зависят от облачности. Также можно использовать системы умного дома с умными реле, которые позволяют управлять светом через смартфон.

Часто задаваемые вопросы

Почему свет мигает при включении?

Это происходит, если датчик освещенности установлен слишком близко к фонарю. Он видит свет от лампы, выключается, а потом снова включается в темноте.

Можно ли использовать один датчик на все фонари участка?

Да, если общая мощность светильников не превышает допустимую нагрузку фотореле.

Как настроить, чтобы свет включался позже?

Нужно отрегулировать порог срабатывания (чувствительность) на самом устройстве, уменьшив его чувствительность к свету.

Какой кабель лучше использовать для улицы?

Оптимальный выбор — кабель ВВГнг в защитной гофре.

Нужен ли отдельный автомат в щитке?

Да, для обеспечения безопасности и возможности оперативного отключения линии.

Работает ли датчик в дождь и снег?

Работает, если корпус устройства имеет степень защиты не ниже IP65.

Чем фотореле отличается от датчика освещенности?

Фотореле — это готовое исполнительное устройство, включающее в себя и датчик, и коммутационный механизм.
