Самодельный пресс из домкрата: 135 фото и видео инструкция постройки механического пресса

Приспособление для подборки сена

Агрегат имеет вид деревянного короба, посаженного на рамную конструкцию из прочного бруса или стальных профилей. У короба отсутствует крыша, но присутствует калитка.

Для самостоятельного создания устройства для переработки сена потребуются следующие материалы:

обрезная доска;
стальные уголки;
металлические рейки для надёжности.

Первым делом, пиломатериалы обрабатываются. Затем их нужно соединить при помощи уголков и болтов и оббить металлическими рейками для надёжности.

основа для монтажа всех элементов;
крепёж к лобовине;
ходовая деталь для пресс-короба;
транспортный подборочный аппарат;
цилиндрическая камера с прессом и коробкой передач.

Особенности создания своими руками пресса гидравлического

Самодельная конструкция должна выполнять необходимый перечень задач. Достаточно устройства, которое создает усилие 15-25 тонн. Для его изготовления понадобится подготовить рабочий чертеж пресса гидравлического своими руками из домкрата с размерами всех элементов конструкции (такую схему можно найти в интернете). При этом следует учитывать тип инструмента, который может быть стационарным или съемным, габариты изделия, ход поршня и конструктивное исполнение станины.

В зависимости от типа установки пресс гидравлический может быть настольным или напольным

Рабочий цилиндр гидропресса располагается отдельно или встраивается в конструкцию. При этом он может находиться в верхней или нижней части. В случае первого варианта давление будет осуществляться на нижнюю поверхность основания. Если рабочий элемент расположен на станине внизу, давление будет направлено вверх в результате работы основного штока.

В качестве гидравлического цилиндра применяется домкрат, который выступает в роли основного рабочего элемента. При этом следует учитывать, что инструмент может быть представлен в разном исполнении. Поэтому при выборе домкрата необходимо определиться, для каких целей будет использоваться пресс и учесть максимальное усилие приспособления.

Однако следует помнить, что промышленный инструмент бутылочного типа не будет функционировать в перевернутом состоянии. Поэтому, перед тем как сделать пресс из домкрата, необходимо доделать изделие. В конструкции следует предусмотреть установку гнезда, которое будет контактировать со штоком гидроцилиндра. Для его изготовления нужно использовать отрезок трубы.

Материал для станины подбирается с запасом прочности, что исключит повреждение рамы при оказании максимально возможного усилия. После выполнения поставленной задачи по обработке заготовки шток должен возвратиться в исходное положение. Для этого необходимо правильно подобрать пружины, исходя из степени жесткости, благодаря чему они способны будут эффективно выполнять свое назначение. Их края крепятся к подвижной верхней и неподвижной нижней частям основания.

Материал для стоек и станины необходимо подбирать с запасом прочности, это исключит повреждение пресса при оказании большого давления

3 Пресс гидравлический своими руками – конструкции и чертежи

Для домашней мастерской вполне достаточно пресса, развивающего усилия в 10–20 тонн или даже меньше – все зависит от круга поставленных задач. Кроме усилия, это оборудование имеет следующие основные характеристики:

габариты;
вес;
ход поршня;
наличие манометра;
рабочие параметры станины.

Для создания давления в рабочем цилиндре используется обычно ручной встроенный или отдельный гидравлический насос. Все зависит от выбора оборудования для изготовления пресса. Наиболее простой, легко реализуемый вариант самодельного пресса – конструкция на основе гидравлического домкрата бутылочного типа, у которого ручной встроенный насос.

Прежде чем приступить к изготовлению пресса, необходимо решить, под какие работы он будет предназначен, и, соответственно, какое усилие должен развивать. После этого необходимо подобрать и приобрести подходящий домкрат (если он будет использоваться при сборке пресса).

Следующий, самый важный этап – создание чертежа будущего пресса. Любой предлагаемый в интернете для самостоятельной сборки гидравлический пресс, чертежи к которому прилагаются, разработан и сделан на основе имевшихся в наличии металлических материалов и гидравлического оборудования. Поэтому, если строго следовать чужим разработкам, то сборка пресса может растянуться до бесконечности и будет заключаться в переделке и подгонке взятой за основу конструкции под приобретенный гидравлический домкрат.

При создании чертежа сначала требуется выбрать схему работы прессового оборудования:

Домкрат установлен на основание станины и давит вверх.
Домкрат зафиксирован у верха станины и давит вниз.

Как правило, используется первый вариант. Второй более удобен для некоторых видов слесарных работ (в частности, для выпрессовывания втулок, подшипников из каких-либо деталей).

Классификация гидравлических прессов

Все гидравлические прессы конструктивно состоят из деталей одинакового назначения. Принципиальным отличием является способ увеличения давления рабочей жидкости (обычно это так называемое индустриальное масло). В современных прессах этот процесс происходит двумя способами: вручную (для небольших прессов это осуществляется с помощью ручных конструкций), с помощью автоматического привода (для стационарных прессов большой мощности).

В литературе по металлообработке классификация прессов производится по следующим отличительным признакам:

техническому назначению: для компрессионного (прямого) прессования или литьевого (трансферного) прессования;
конструкции станины. Они бывают двух видов: колонные или рамные;
уровню автоматизации (с ручным управлением, полуавтоматическим или полностью автоматическим управлением);
направлению прикладываемого усилия: в горизонтальном направлении, строго вертикально или под заранее заданным углом;
месту расположения рабочего цилиндра в конструкции пресса: с расположением в нижней части пресса или верхней части;
числу допустимых позиций прессования: в одной позиции или многопозиционные прессы.

Самодельный гидравлический пресс

Кроме компоновки классификацию производят по следующим техническим параметрам:

габаритные размеры;
масса в полной комплектации;
величина хода поршня;
мощность (величина создаваемого усилия)
наличие в конструкции пресса датчиков и измерительных приборов, например, манометра;
характеристики используемой станины (форма, место расположения, материал).

Устройство гидравлического пресса для гаража, чертежи, сборка

Опытные автомобилисты делают такого рода модели самостоятельно из подручного сырья, что в последствие позволит выполнить ряд бесплатных работ по ремонту и обслуживанию автомобиля.

Модель для ежедневных работ

Обратите внимание! В самостоятельном производстве гидравлических прессов для гаража предусматривается в частых случаях использование ручного привода

Нам понадобится гидравлический насос.
Выбрать модель: настольную или напольную.
Чертеж с размерами.

Перед тем, как сделать гидравлический пресс нам понадобится разработка чертежа с размерами и небольшая инструкция.

Проектирование чертежей гидравлического пресса своими руками

Перед изготовлением индивидуальной модели, нужно определиться точно, под какой вид деятельности будет использован прибор и какой мощности он должен быть.

Следующий и важный этап, это разработка чертежа гидравлического пресса своими руками, рассмотрим несколько моделей:

Модели	Описание
Сложная гидравлическая модель	Схематический рисунок общего вида, требует временных затрат и нужной специализированной техники.
Простой ручной	Автомобильный, простой. Вполне можно сделать самому, прочитав инструкцию.
Обычный шиномонтажный станок	Двухскоростной с ручным насосом. Есть система самовозврата в исходное положение. Поршень мобильный.
Напольная модель	Есть клапан от перегрузок. Напольная установка, две скорости, ручной привод насоса.
Модель собрана в простых условиях	При создании используют толстостенную трубу. Для напольной конструкции понадобятся швеллеры или уголки с толстыми стенками.

Совет! Перед разработкой чертежа, определяемся со схемой и установкой домкрата.

Пресс гидравлический, чертеж простой популярной модели для гаража

В большинстве случаев домкрат устанавливается снизу у основания. В разработку чертежа входит такая немаловажная деталь, как устройство станины. Это очень важный момент, ведь на нее и идет вся нагрузка, поэтому позаботиться о прочности нужно еще до производства.

Разработка станины

Как сделать гидравлический пресс своими руками для гаража?

Небольшая пошаговая инструкция:

Вначале все металлические детали режим по заготовкам, опираясь на чертежные данные.
Простая инструкция для самодельного гидравлического пресса
Просверливаем предусмотренные отверстия.
Для основы конструкции понадобится квадратный металлический отрез.
Устанавливаем сверху пластину (здесь понадобится сварка).
Далее собираем модель П-образной формы.

Как сделать пресс своими руками, используя сборный чертеж рамы

Для рабочего стола нужен швеллер или металлическая труба.
Отрезные полосы пойдут для направляющих стола. Длина направляющих и ширина станины должны быть одинаковыми.
После проведения работ оборудование собирается и крепится болтами.
Гидропресс своими руками предусматривает изготовление регулировочного съемного упора, который производится аналогично, но в полосах напротив стоек делаем отверстия для фиксации.

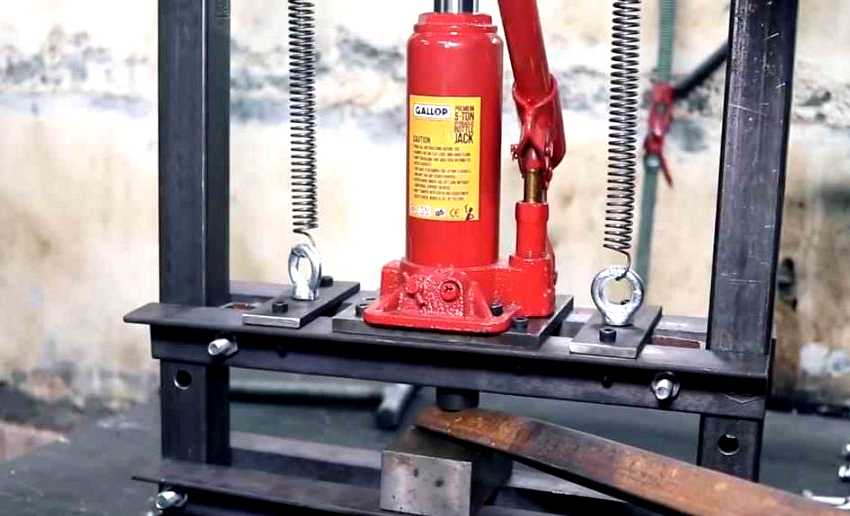

Монтаж пружинных элементов и домкрата является завершающим этапом в устройстве гидравлического пресса для гаража. Есть случаи, когда домкрат не нужен, его спокойно можно изъять из оборудования.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Когда нужен покупной пресс

Выбор в пользу покупного пресса однозначно следует сделать в случае, когда речь идёт о сверхточности при производстве ювелирных изделий, точной механики, оптических приборов.

Гидравлический пресс своими руками вряд ли сможет обеспечить необходимую точность. Превзойти промышленный образец в домашних условиях не удастся, и в процессе эксплуатации возможны неприятности.

Малейшее неточное движение – и может лопнуть хрупкая линза, миниатюрная деталь или драгоценный камень. Чтобы не рисковать, лучше сразу обратиться к каталогу промышленного оборудования, содержащему настольные ручные модели по приемлемой для ИП цене.

Самостоятельно можно попробовать построить пресс своими руками для гаража или частного предприятия, где обрабатываются крупные прочные детали.

Как рассчитать параметры и сделать механический пресс

Механические устройства нужны, чтобы обрабатывать изделия из кожи и металла. Также их можно использовать для утилизации картонных коробок и поролона.

Вот инструкция, как сделать гидравлический пресс механического типа самостоятельно:

Стальной уголок нарежьте на 4 отрезка по 90 см каждый и приварите к 4-м уголкам, длиной 55 см. У вас должны получиться два металлических прямоугольника
Зафиксируйте их при помощи стальных труб.
Укрепите сделанный короб, используя поперечины и пластины из стали.
Организуйте в одной из стен маленькую калитку для доставания обработанных деталей.
Начните формировать поршень. С этой целью сварите между собой швеллеры размером 55 – 65 см. Усильте заготовку стальной поперечиной, к её середине присоедините фланец, в который загодя вставьте металлический прут. Далее приварите швеллерную конструкцию к изготовленному ранее коробу.
На прут наденьте шайбу с гайкой и подшипником.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

резьбовую вилку;
болгарку для разрезки металлических изделий;
уровень;
рулетку;
электрическую дрель;
слесарную ножовку;
электроды со сварочным аппаратом для соединения металлических компонентов.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Инструмент и метал для создания пресса своими руками

Сварочный инструмент
Болгарка или пила по металлу
Домкрат бутылочного типа
Две пружины
Лист из стали толщиной больше 8 мм пойдет для основания конструкции
Обрезок стального патрубка для конструирования втулок под головку штока
Швеллеры, трубки квадратного и круглого сечения, уголки

Как только чертеж готов и список материалов заготовлен, начинаем сборку домкрата. На первой стадии режем метал в соответствии с величинами, указанными в чертеже.

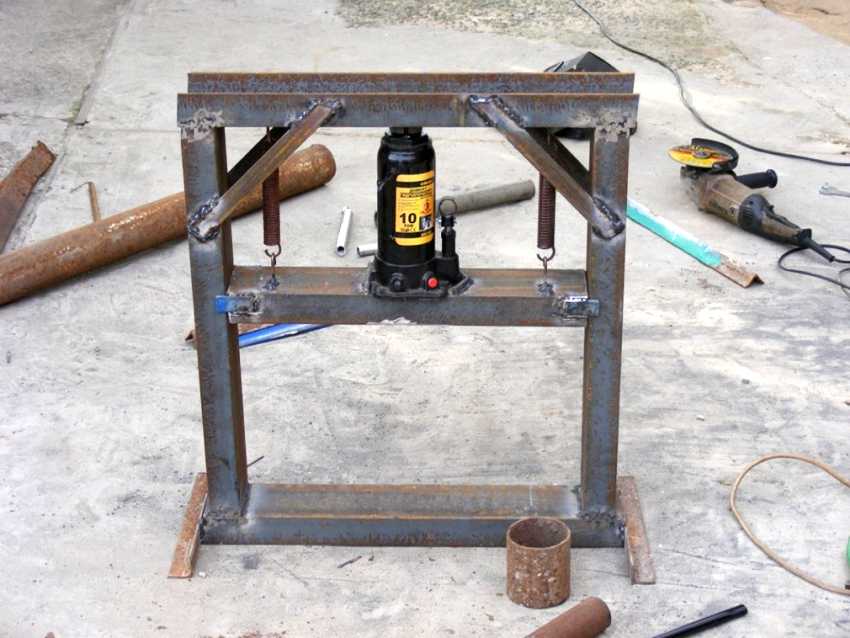

Собираем основную часть пресса. Свариваем квадратные трубы, получаем прямоугольный каркас на него навариваем стальной лист. Должен получится прямоугольник с листом стали в основании. Не забываем следить чтобы углы конструкции были строго 90 градусов. Дальше нам нужна подвижная платформа, которая будет висеть на пружинах в ней будет домкрат. В верхней части нам нужно создать упорную площадку чтобы шток домкрата не выскочил при нагрузке. На самой подвижной площадке тоже следует наварить стенки для чтобы он находился строго по середине конструкции. Для укрепления жёсткости рекомендуется наваривать уголки на углы конструкции. Также нам нужно наварить нижнюю платформу.

Применение гидропривода

При поиске пресса для картона б/у или нового большинство людей отдает предпочтение моделям с гидравлическим приводом. Они характеризуются высоким показателем КПД работы, низким энергопотреблением, а также быстрой обработкой больших тюков макулатуры. В числе ключевых составляющих такого агрегата находится:

Закрытая рамная станина. Ее изготовляют из высокопрочной сварной стали.
Силовой цилиндр. Элемент установлен непосредственно на верхней поперечине станины.
Поршневые плунжера. Узлы направляются в обоих направлениях: прямом и обратном.
Направляющие стойки, создающие равнобедренную призму.
Насосная установка.
Подвижная поперечина (траверсы).
Емкость для помещения исходного сырья.
Узел для выталкивания готового продукта наружу.
Пункт управления.

Из-за отсутствия необходимости создавать дополнительное усилие для прессования в гидропрессах нет так называемых возвратных цилиндров. Специфические конструктивные особенности позволяют перемещать рабочую жидкость с нижней полости цилиндра в верхнюю, что происходит при реверсировании направления ее прокачки.

Что касается траверсы гидропресса, то она постоянно движется в одном направлении, а для изменения положения стоек достаточно отрегулировать соответствующие болты. Для регулирования интенсивности прессования и контроля за текущими показаниями используется манометр — его настраивают с учетом показаний датчиков давления.

Давление в конце рабочего хода может составлять от 2,5−3 атмосфер до 10 ат. Если уровень опускается ниже минимального значения, плотность готового пакета может оказаться слишком низкой.

Автоматизированные установки характеризуются горизонтальной компоновкой, а в комплекте с основным оборудованием предоставляется механизм для автоматической выгрузки пакета из рабочей зоны, а также устройство для перевязки пакета.

Способы создания

В гаражах и домашних мастерских встречаются прессы нескольких типов:

бюджетные модели на базе домкрата от грузового автомобиля с рамой, собранной на болтах;
варианты с увеличенным усилием, состоящие из гидравлического цилиндра с питанием от внешнего насоса;
модификации на основе гидравлического домкрата с приводом от кустарного кривошипного механизма с электродвигателем.

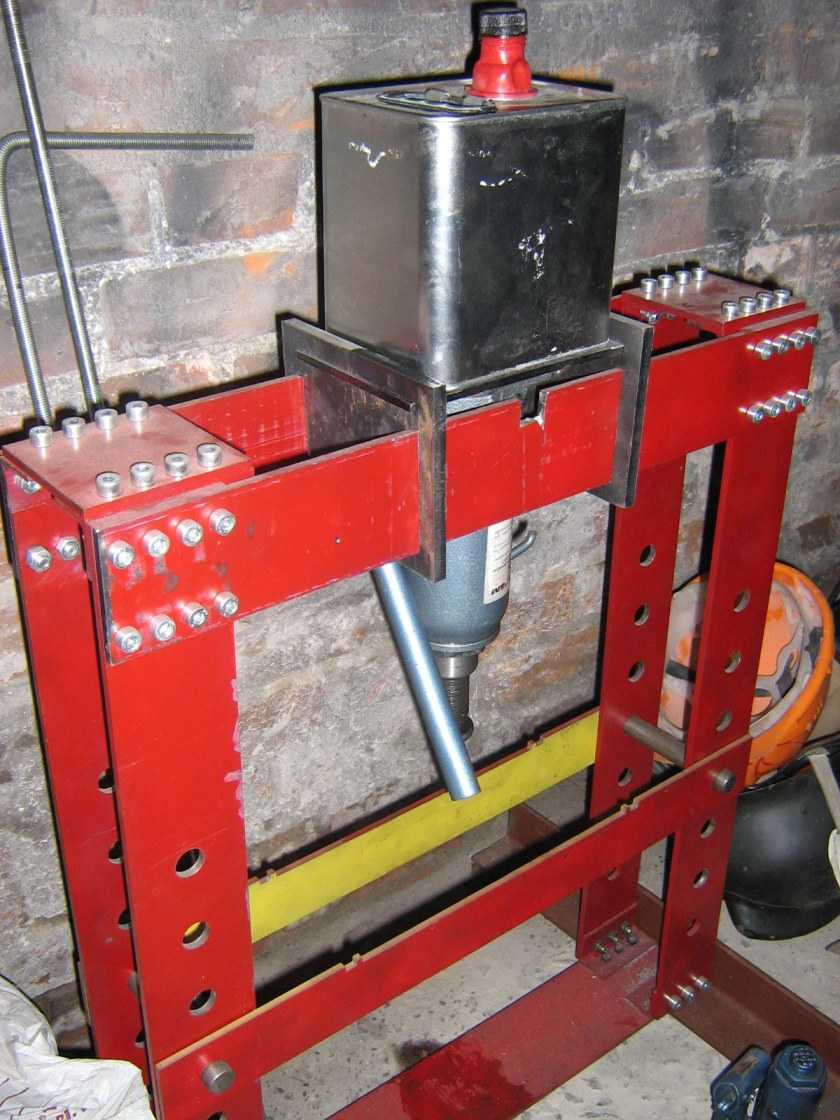

Без сварки

Для изготовления рамы и подвижной планки используют металлические профили, соединенные болтами. Крепления должны выдерживать усилие, создаваемое домкратом (рекомендуется учесть запас прочности в пределах 15–20%). Для установки пружин обратного хода потребуются рым–болты или металлические уголки с просверленными отверстиями. Для корректного позиционирования деталей применяют шайбы, которые устанавливают между соединяемыми поверхностями.

Для изготовления пресса без сварки используют профили с болтами.

Из гидроцилиндра с выносным насосом

Конструкция отличается установкой гидравлического цилиндра, шток которого обеспечивает перемещение поперечины с пуансоном. Масло нагнетается помпой с ручным либо электрическим приводом, расположенным на раме или установленным на верстаке. Пресс создает повышенное усилие сжатия, которое необходимо учитывать при расчете рамы и выборе стального профиля.

При использовании цилиндра можно собрать пресс с регулируемым положением пуансона. Гидравлический блок устанавливают на небольшой тележке, которая передвигается по верхней поперечине рамы, изготовленной из швеллера. Мастеру необходимо установить ремонтируемый узел на упорный стол и сдвинуть цилиндр влево или вправо. При подаче жидкости усилие на ролики не передается. Для легкого перемещения зазор между металлическими подвижными частями заполняют густой смазкой (например, используемой для нанесения на салазки токарных или фрезерных станков).

Электрогидравлический пресс из бутылочного домкрата

Оборудование отличается применением электрического двигателя переменного тока, ротор которого соединен с кривошипно–шатунным механизмом. При включении привода вращательное движение преобразуется в возвратно–поступательное. Мотор позволяет механизировать процесс нагнетания жидкости в рабочую камеру домкрата, оператор управляет оборудованием с помощью педали, внутри которой находится контактная группа. Человек может визуально контролировать рабочий процесс, корректируя положение детали или пуансона вспомогательными инструментами.

Пресс из бутылочного домкрата отличается применением двигателя переменного тока.

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Проектирование самодельного пресса гидравлического для гаража своими руками

После выбора домкрата следует приступить к проектированию станины, на которую будет оказывать давление гидроцилиндр. Для этого создается чертеж пресса гидравлического своими руками. И размеры на нем наносятся для каждого отдельного элемента приспособления. Конструкция должна быть прочной, поскольку при работе устройства домкрат будет оказывать на нее давление как вниз, так и вверх, пытаясь разорвать каркас.

Основание должно обеспечить устойчивость оборудования, лучшим решением является его выполнение в виде платформы. Ширина стола определяется исходя из размеров изделия, которое будет обрабатываться на прессе. Однако она не должна быть меньше суммарной ширины всех элементов оборудования пресса.

Высота станины вычисляется как сумма габаритов домкрата, значения свободного движения штока, высоты предназначенных для обработки деталей и толщины передвижной рабочей платформы.

Домкрат закрепляется на основание. Упором для изделий выступает верх рамы. При помощи передвижного стола осуществляется передача давления на деталь. Поверхность устанавливается поверх домкрата на станину, по которой он свободно передвигается вверх-вниз с фиксацией по бокам.

1 — верхняя упорная балка, 2 — гайка, 3 — нижняя передвижная балка, 4 — стойка, 5 — резьба, 6 — домкрат, 7 — основание

Чтобы обеспечить регулировку свободного движения штока домкрата можно установить заменяемые вставки-подкладки из сплошного или полого металлического профиля. Другой вариант предполагает выполнение съемного упора в форме рабочего стола, который перемещается. Его следует закрепить на станине при помощи гаек с болтами или прутков. Для этого необходимо сделать отверстия в раме высотой, меньшей диапазона передвижения штока домкрата.

Еще одним решением является создание так называемого пресса винтового своими руками с использованием привода со штурвалом. Снизить просвет для заготовки внутри рамы можно будет посредством подкручивания винта с плитой.

Полезный совет! Для регулирования свободного движения штока лучше использовать комбинирование нескольких вышеизложенных вариантов.

Устройство и конструкция пресса. Виды разных моделей и их применение в быту

Принцип работы, к примеру, гидравлического оборудования напоминает механизм, который при помощи человеческих усилий может поднять груз, масса которого, превышает возможность обычного человека.

Рассмотрим устройство на примере гидравлической модели

На таком принципе и действует гидравлическая энергия, основанная на разных механизмах:

Амортизатор.
Привод.
Насос.
Тормоз.

На сегодняшний день существует разные виды прессов мощных, промышленных, так и ручных, предназначенных для домашних нужд.

Пресс для производства мебельных фасадов

Пресс применяется для изготовления фасадов для мебели на основе древесной плитки и ПВХ. А также для декоративных накладок для дверных полотен своими руками. Вакуумный пресс станет надежным помощником в выполнении всех этих работ.

Простое устройство, при помощи которого можно изготовить мебель

Термовакуумный пресс включает в себя:

Камеру.
Термический модуль.
Камеру производят из жесткого устойчивого материала, не подлежащего деформации и сжиманию.

С внешней части пленка ПВХ с герметизированными краями.

Агрегат для сбора урожая

Пресс подборщик, это незаменимая и надежная конструкция для случаев, когда с полей нужно полностью убрать сено и солому.

Рулонный подборщик

Сам по себе агрегат полезен для сельскохозяйственной части. Существует 2 типа уборщика, они квалифицируются, как для больших промышленных агрегатов, так и для маленьких моделей:

Рулонные.
Тюковые.

Промышленная спецтехника представляет собой самостоятельный агрегат, а маленькие модели цепляют к мотоблоку.

Тюковая модель

Каждый из видов имеет свои особенности, поэтому прежде, чем создать модель своими руками, рекомендуем подробнее узнать о каждой модели подробнее, смотрите видео:

Типы настольных гидравлических прессов по функциональности

Настольный пресс делится на два основных типа:

Универсальные.
Специализированные.

Универсальная модель для дома Специализированные модели выполняют одну конкретную операцию, с готовым оснащением под данное действие.

Малогабаритный специализированный пресс

Универсальные прессы имеют огромные функциональные отличия. Настольные конструкции разработаны под разные операции и оснащены различными технологиями под каждую функцию.

Механический пресс

Настольный ручной пресс может работать, как в автоматическом, так и в ручном режиме. Свое популярность конструкция обрела за счет своих малых размеров. Оборудование надежное и имеет большие ресурсы.

Модель ручного механического пресса

Благодаря прессу в ручном режиме можно обрабатывать:

поролон;
картон;
полимеры;
резину;
кожу;
разного рода металлы.

Чаще всего данную модель можно увидеть в слесарном производстве. Благодаря прессу, мастера значительно экономят время на изготовлении подшипников и прессовании.

Вибропресс и его применение

Это незаменимый аппарат для строительства загородных домов:

Блоков из бетона.
Керамзитобетонных блоков.
Плитки для тротуара.

Оборудование предназначено для производства тротуарной плиткиЕсли сделать домашнюю модель вибропресса своими руками для дома, то можно штамповать блоки в неограниченных количествах, обеспечив, как минимум собственное строительство, как максимум свой бизнес.

Электрогидравлический пресс

Такое оборудование, как гидравлический пресс с электроприводом применяется не только в больших промышленных предприятиях, но и в обычных мастерских.

Именно за счет электрического привода, можно решать значительную часть задач:

многие виды работ с металлическими изделиями;
работа с подшипниками и валами (производство, прессование);
прессовка изделий из деревянной стружки.

Модель с электроприводом Можно купить пресс гидравлический с электроприводом, но не каждый простой обыватель может позволить себе такую роскошь. Предлагаем посмотреть видео, как можно сделать оборудование самостоятельно:

Перечень необходимых материалов и инструментов

Для изготовления гидравлического пресса потребуются:

измерительный и чертежный инструменты;
угловая шлифовальная машинка с набором абразивных кругов для резки;
молоток и зубило для удаления окалины или облоя;
электрическая дрель или сверлильный станок;
сверла по металлу или коронки для получения крупных отверстий;
сварочный аппарат (инверторный или полуавтомат);
струбцины для временной фиксации элементов при сборке;
наждачная бумага;
антикоррозионный грунт для металла и краска в банке или аэрозольных баллонах.

Для сборки базовой модификации пресса необходимы профильная труба, обрезки швеллера и уголок (номенклатура и длина проката определяются выбранной схемой). Также понадобятся болты или электроды, возвратные пружины. Для модели с внешним насосом потребуются пластины для усиления конструкции рамы в точке крепления цилиндра. В конструкции с электродвигателем применяют угловой редуктор от старой шлифовальной машины, для сборки кривошипно–шатунного механизма понадобятся шарикоподшипники и дополнительные заготовки из стального профиля.

Для изготовления гидравлического пресса требуется угловая шлифовальная машинка.

Критерии выбора домкрата: на что обратить внимание

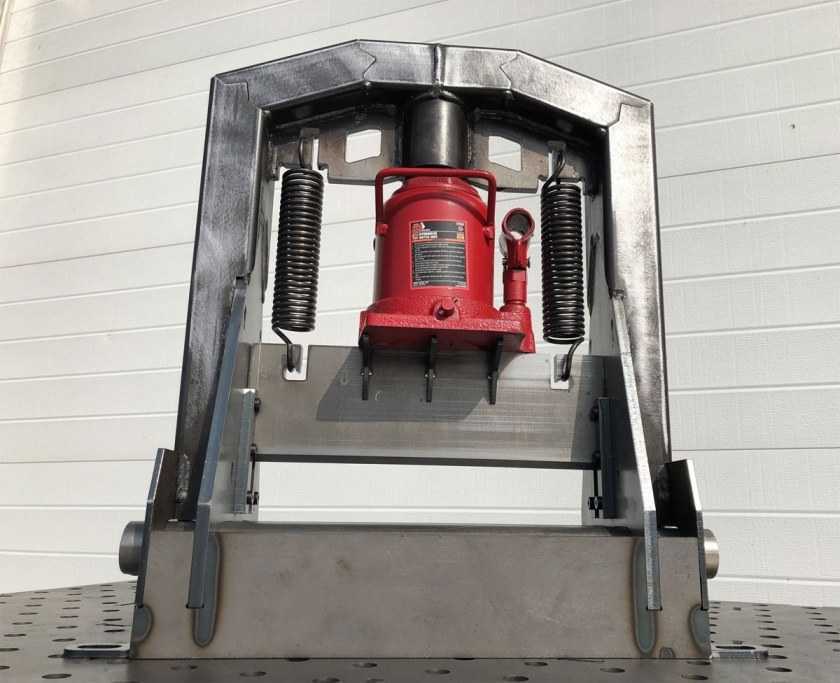

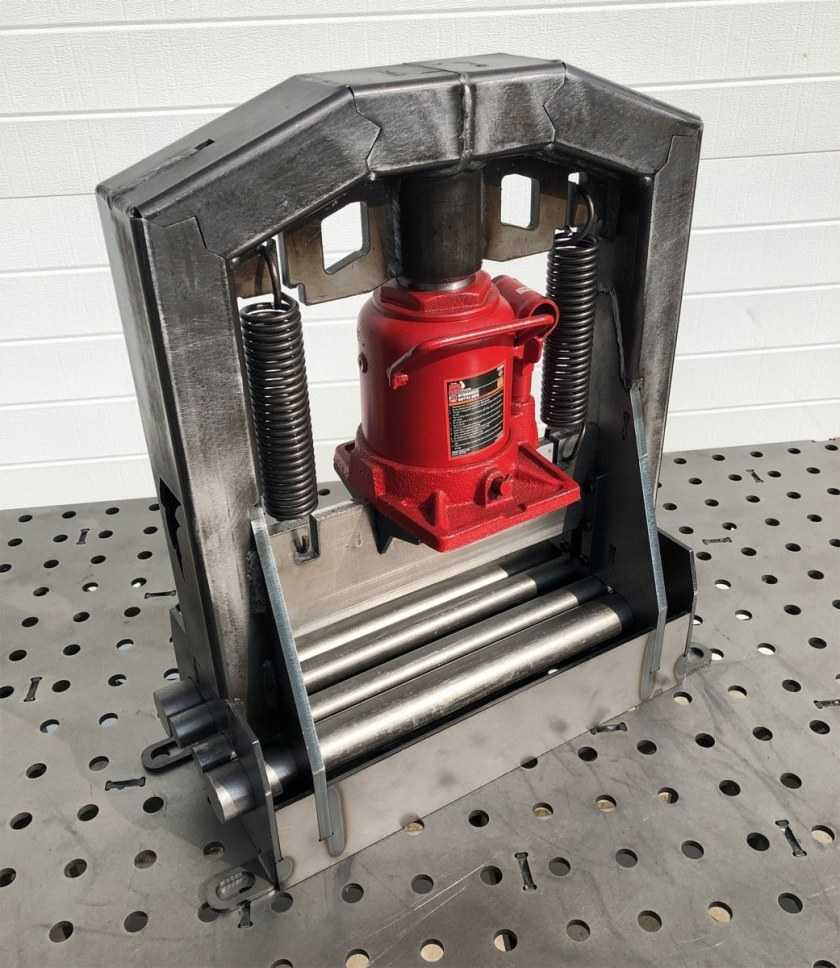

Для самодельного пресса подходит бутылочный гидравлический домкрат с плоской плитой в основании, позволяющей просверлить отверстия для крепления. При подборе следует учесть мощность прибора, от которой зависит усилие сжатия. Для бытового оборудования используют домкраты грузоподъемностью от 2 до 20 т. Другим критерием при подборе является высота подъема, от которой зависит рабочий ход пуансона пресса. Например, 10-тонный Gigant HBJ-10 обойдется владельцу в сумму около 2 тыс. руб. и обеспечит передвижение поперечной планки на 230 мм.

Материалы и инструменты, необходимые для сборки конструкции пресса

Для изготовления пресса не требуется наличие специальных инструментов. У новичка могут возникнуть только сложности с эксплуатацией аппарата для проведения сварочных работ. Для упрощения сварочных работ рекомендуется использовать инверторный сварочник.

В процессе изготовления устройства потребуются следующие инструменты:

Сварку деталей гидропресса удобно делать инверторным сварочным аппаратом.

сварочный аппарат;
электродрель;
шуруповерт;
уровень;
рулетка;
ножовка по металлу;
болгарка с диском по металлу.

Для проведения успешных операций по сборке устройства требуется заранее подготовить определенный набор материалов. Для работы потребуется иметь в наличии:
