Неисправная электрическая сеть является основной причиной бытовых пожаров. Полная замена системы в квартире может занять от трех до семи дней и потребовать значительных финансовых вложений. Качественная электропроводка и пожарная безопасность дома напрямую зависят от правильного выбора материалов и строгого соблюдения технологий монтажа. Я считаю, что понимание основ электромонтажа помогает избежать критических ошибок и защитить имущество.
Оценка состояния старой проводки
Перед началом любых работ необходимо провести тщательный аудит текущей системы. Если в вашем доме установлена алюминиевая проводка, она требует замены в приоритетном порядке из-за хрупкости и склонности к окислению. Я рекомендую обращать внимание на следующие признаки износа:
- Частое срабатывание автоматических выключателей.
- Запах горелой изоляции из розеток или выключателей.
- Мигание света при включении мощных приборов (чайник, стиральная машина).
- Нагрев стенок розеток или вилок.
- Появление треска в распределительных коробках.
- Визуальное повреждение изоляции проводов.
- Постоянное использование удлинителей и переходников.
Для проведения работ требуются определенные навыки электромонтажа. Если вы не уверены в своей способности работать с током, лучше пригласить специалиста. Срочная замена требуется, если наблюдается искрение или проводка греется даже при минимальной нагрузке.
Необходимые материалы
Для создания безопасной сети я использую только проверенные компоненты. Основной упор делается на негорючесть и надежность соединений. Выбор материалов должен основываться на расчете мощности всех потребителей в доме.

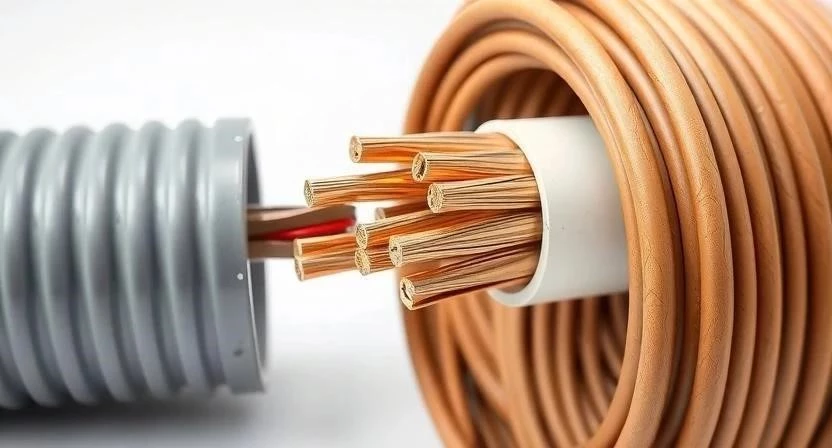

- Кабель ВВГнг-LS (не поддерживает горение, низкое дымовыделение).
- Автоматические выключатели соответствующего номинала.
- УЗО (устройство защитного отключения) для защиты от утечек тока.
- Дифференциальные выключатели для совмещенной защиты.
- Негорючая гофротруба для скрытой прокладки.
- Клеммники (WAGO или аналоги) для надежной фиксации.
- Распределительные коробки с защитой от пыли и влаги.
- Заземляющие проводники.
При расчете количества кабеля я всегда добавляю 15% запаса на изгибы и технологические отступы. Ниже приведена таблица с ориентировочными ценами.
| Тип материала | Расход на м2 (ориентир) | Примерная цена за ед. |
|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 0.5 — 1.2 м | 85 руб/м |
| Кабель ВВГнг-LS 3х1.5 | 0.4 — 0.8 м | 60 руб/м |
| Автомат (16А) | 1 шт на линию | 450 руб/шт |
| УЗО (40А, 30мА) | 1-2 шт на группу | 2200 руб/шт |
| Гофротруба ПВХ (негорючая) | 1.5 м на линию | 35 руб/м |
Необходимые инструменты
Качественный инструмент — это половина успеха. Плохой стриппер может повредить жилу кабеля, что приведет к локальному перегреву. Я делю инструменты на обязательные и вспомогательные.
| Название | Назначение | Способ приобретения |
|---|---|---|

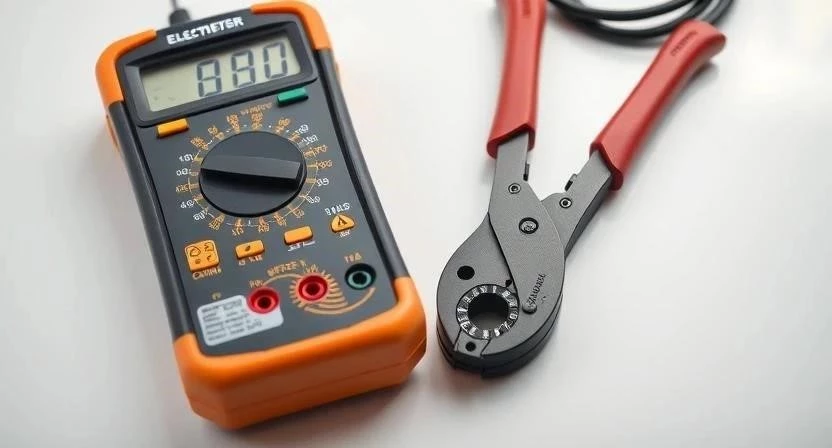

| Мультиметр | Проверка напряжения и целостности цепи | Покупка или аренда |
| Стриппер | Снятие изоляции без повреждения меди | Покупка |
| Индикатор напряжения | Безопасная проверка наличия фазы | Покупка |
| Перфоратор | Штробление стен и сверление отверстий | Аренда |
| Отвертки (набор) | Затяжка контактов в щитке и розетках | Покупка |
| Тепловизор | Поиск скрытых перегревов в стенах | Аренда |
| Мегаомметр | Проверка сопротивления изоляции | Аренда |
Подготовка помещения
Первым делом я полностью отключаю питание на главном щите. Важно убедиться, что напряжения нет ни в одной розетке. После этого необходимо освободить стены от мебели и декора. Чтобы строительная пыль не испортила технику, я плотно закрываю её пленкой. Организация вентиляции обязательна, особенно если используются химические составы или проводится много пыльных работ.
Подготовка поверхности
Процесс начинается со штробления стен под будущие линии. Я проверяю целостность несущих конструкций, чтобы не повредить арматуру. После штробления все каналы очищаются от пыли и мусора. Если планируется скрытый монтаж, я устанавливаю закладные детали в местах прохода через перегородки. Важно, чтобы штробы были достаточно глубокими для укладки кабеля в гофре с учетом защитного слоя штукатурки.
Пошаговая инструкция по монтажу
Соблюдение технологии — залог того, что предотвращение возгорания проводки станет реальностью, а не просто словами. Я следую строгому алгоритму, чтобы не упустить ни одной детали.
- Проектирование схемы нагрузки. Составляю план, где распределяю приборы по группам (освещение, розетки, кухня, мощные потребители).
- Выбор сечения кабеля. Для розеток беру 2.5 мм², для освещения — 1.5 мм². Это критически важно для предотвращения перегрузки.
- Монтаж распределительных коробок. Устанавливаю их в местах ответвлений линий.
- Прокладка кабеля. Использую негорючую гофру, чтобы защитить изоляцию от механических повреждений.
- Соединение проводов. Я предпочитаю опрессовку гильзами или сварку, так как это самые надежные методы. Скрутки запрещены!

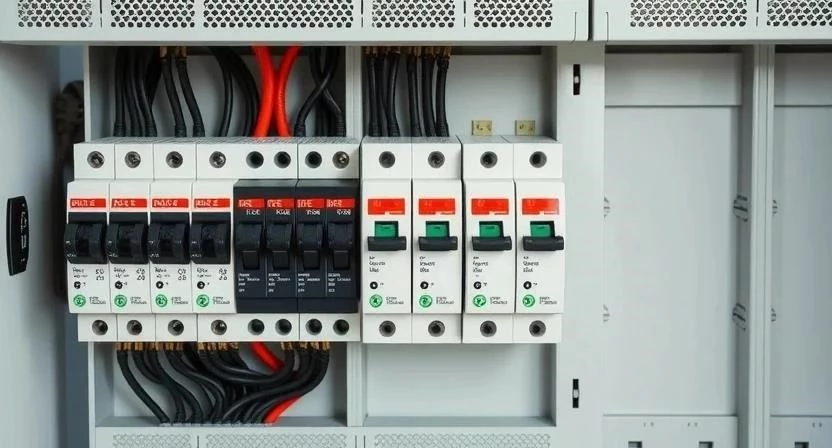

- Сборка электрощита. Устанавливаю DIN-рейки, автоматы и УЗО согласно схеме.
- Монтаж розеток и выключателей. Устанавливаю подрозетники и подключаю устройства.
- Установка системы заземления. Подключаю контур заземления к щитку.
- Проверка соединений. Прохожу по всем точкам и проверяю затяжку всех винтовых клемм.
- Тестирование под нагрузкой. Включаю приборы по очереди, следя за состоянием щитка.
- Оформление схемы. Оставляю исполнительную схему в щитке для будущих мастеров.
- Финальная проверка изоляции. Провожу замеры мегаомметром.
Ниже представлен план работ с временными затратами для стандартной квартиры.
| Этап работ | Время (часы) | Особенности |
|---|---|---|
| Проектирование и закупка | 4-6 | Важен точный расчет мощности |
| Штробление и сверление | 10-15 | Много пыли, нужен пылесос |
| Прокладка кабеля | 8-12 | Соблюдение радиуса изгиба |
| Сборка щита | 4-6 | Требует высокой точности |
| Установка фурнитуры | 5-8 | Ровное положение по уровню |
Личный опыт: Когда я монтировал щит в прошлом году, я чуть не забыл затянуть нулевую шину. Только проверка каждого контакта вручную спасла ситуацию — при нагрузке контакт начал греться почти мгновенно.
Важные нюансы
При монтаже я всегда учитываю условия эксплуатации. В электрощитке должен соблюдаться оптимальный температурный режим, не допускающий перегрева. В санузлах влажность выше, поэтому там обязательно использование степени защиты IP44 и выше. Также помните: нельзя начинать монтаж, пока штукатурка в штробах полностью не высохла, иначе влага может попасть в соединения.
Частые ошибки
Многие новички совершают одни и те же промахи, которые ведут к пожарам. Я составил список того, чего делать категорически нельзя:
- Использование алюминиевого кабеля вместе с медным в одной точке (вызывает электрохимическую коррозию).
- Применение кабеля с заниженным сечением для мощных приборов.
- Отсутствие системы заземления в современных домах.
- Покупка дешевых китайских автоматов, которые не срабатывают при реальном КЗ.

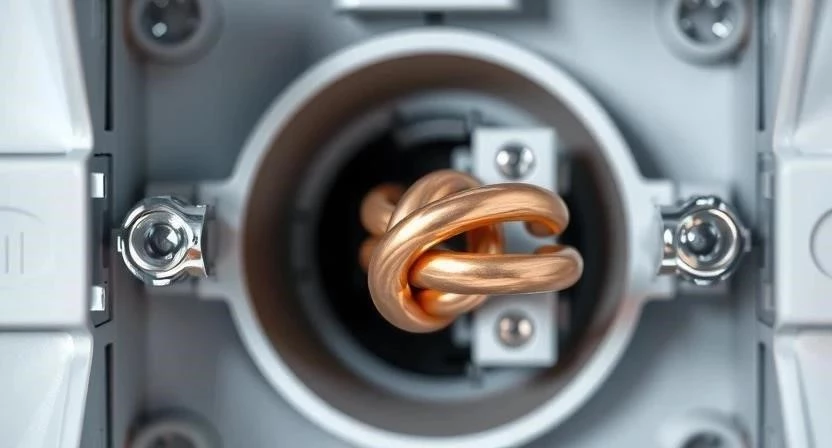

- Использование скруток вместо профессиональных соединений.
- Игнорирование защиты от утечек тока (УЗО).
Личный опыт: Один мой знакомый решил сэкономить и купил самые дешевые автоматы. В итоге при включении обогревателя автомат просто «залип» и не отключился, пока не пошел дым.
Расчет стоимости
Стоимость сильно зависит от объема работ и качества комплектующих. Я подготовил сравнение, чтобы вы могли оценить бюджет.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы | 35 000 | 35 000 | 0 |
| Работа | 0 | 45 000 | -45 000 |
| Аренда инструмента | 5 000 | 0 | 5 000 |
| 40 000 | 80 000 | 40 000 |
Уход после завершения
После монтажа не стоит забывать о профилактике. Я рекомендую раз в год проводить визуальный осмотр щитка и проверять, нет ли запаха или нагрева. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет, но контакты в розетках могут ослабевать со временем. Если вы заметили искрение — немедленно вызывайте электрика для ревизии.
Альтернативные варианты
Если вы не хотите делать полный скрытый монтаж, можно рассмотреть открытую проводку в кабель-каналах, но это менее эстетично. Современный тренд — использование умных реле с защитой от перегрева. Они позволяют дистанционно управлять нагрузкой и автоматически отключать питание при аномальных параметрах тока. Также можно использовать беспроводные системы управления освещением, чтобы минимизировать количество штроб.
FAQ
Можно ли оставить старую алюминиевую проводку?
Я крайне не рекомендую этого делать. Алюминий со временем становится ломким, а его сечение уменьшается из-за окисления, что ведет к перегреву.
Что делать, если часто выбивает автоматы?
Это сигнал о перегрузке сети или коротком замыкании. Нужно либо перераспределить нагрузку, либо увеличить сечение кабеля и номинал автомата (но строго в рамках норм).
Нужно ли ставить УЗО в каждой комнате?
Обязательно в помещениях с повышенной влажностью (ванная, кухня). В остальных комнатах достаточно установить УЗО на группу розеток.
Как выбрать сечение кабеля для кухни?
Для розеток на кухне, где работают чайники и духовки, я всегда использую кабель сечением не менее 2.5 мм².
Помогает ли гофра от пожара?
Негорючая гофра не предотвращает пожар сама по себе, но она защищает кабель от механических повреждений и локализует распространение пламени при повреждении изоляции.
Как проверить проводку тепловизором?
Тепловизор позволяет увидеть «горячие точки» — места плохого контакта или перегруженного кабеля, которые не видны глазу.
Безопасны ли сетевые фильтры?
Они защищают от помех и небольших скачков, но не являются полноценной заменой автоматике и УЗО. Они не спасут от серьезного короткого замыкания.
Что такое ВВГнг-LS и почему он важен?
Это кабель с изоляцией, которая не поддерживает горение (нг) и не выделяет много дыма при термическом воздействии (LS). Это критически важно для пожарной безопасности в жилых помещениях.
