Защита электропроводки от химического воздействия

Пролив кислоты или щелочи на электротехническое оборудование приводит к мгновенному разрушению стандартной изоляции. В условиях химического цеха стоимость замены поврежденного кабеля возрастает в 3–4 раза по сравнению с обычным жилым помещением из-за специфики материалов. На качественный монтаж уходит в два раза больше времени, так как требуется строгое соблюдение протоколов безопасности и герметизации. Правильная защита электропроводки от химических веществ — это критически важная задача для обеспечения пожарной безопасности и бесперебойной работы промышленного оборудования.

Оценка условий и подготовка к работе

Прежде чем приступать к закупке материалов, необходимо четко определить тип химического воздействия. Кислоты, щелочи, органические растворители и пары аммиака действуют на разные полимеры по-разному. Я всегда начинаю с анализа паспортов безопасности (MSDS) используемых на объекте веществ. Это позволяет понять, какая химическая стойкость изоляции потребуется в конкретном узле.

Для выполнения таких работ требуются специализированные навыки электромонтажа и понимание основ электробезопасности. Работа в агрессивных средах не терпит спешки: процесс подготовки и монтажа может затянуться на несколько дней из-за необходимости соблюдения температурных режимов и времени высыхания герметиков. Соблюдение требований ПУЭ при промышленном монтаже является обязательным условием.

Основные правила безопасности при работе:

1. Использование защитных очков и лицевого щитка для предотвращения брызг химии.
2. Обязательное применение химически стойких перчаток (нитриловых или неопреновых).
3. Использование респиратора с соответствующими фильтрами при работе с парами.
4. Обеспечение постоянного проветривания рабочей зоны.
5. Проверка исправности заземления всех инструментов.
6. Наличие средств нейтрализации проливов под рукой.
7. Соблюдение правил работы на высоте при монтаже кабельных трасс.

Выбор материалов для химически стойкой системы

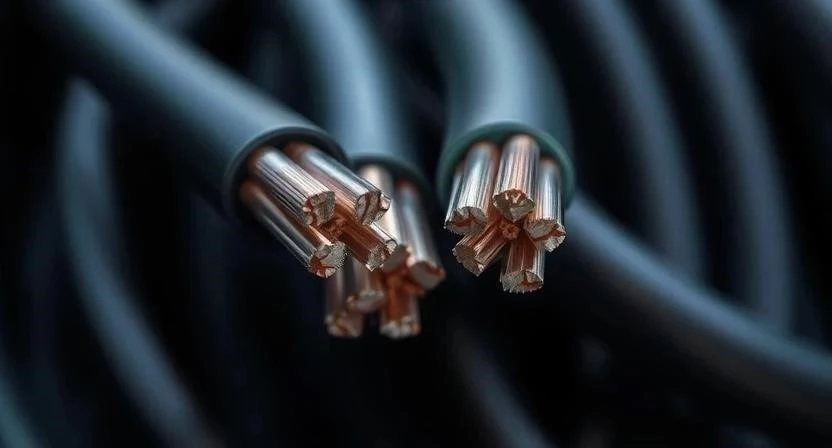

Для защиты проводки нельзя использовать стандартные бытовые решения. Выбор кабеля для химического производства должен основываться на материале оболочки. Я рекомендую отдавать предпочтение кабелям с фторопластовой или полиэтиленовой изоляцией, так как они обладают максимальной износостойкостью к химическим атакам.

Список необходимых материалов:

• Щелочестойкий кабель с двойной изоляцией.
• Гофрированная труба из химически стойкого полиэтилена.
• Специальные кабельные вводы (гермовводы) с высокой степенью IP.
• Химически нейтральный герметик (силиконовый или полиуретановый).
• Распределительные коробки с уплотнителями.
• Кабельные каналы из негорючего химически стойкого пластика.
• Маркировочные бирки, устойчивые к истиранию.
• Зажимы и крепления из нержавеющей стали.

Таблица совместимости материалов изоляции с химическими веществами

Инструментарий для монтажа в агрессивных средах

Качество монтажа напрямую зависит от точности используемого инструмента. Обычные бытовые инструменты могут быстро прийти в негодность при контакте с агрессивной средой, поэтому я советую выбирать профессиональное оборудование с защищенным корпусом.

Необходимый набор инструментов:

• Инструмент для зачистки кабеля с точной регулировкой глубины.
• Кримпер (обжимка) для надежного соединения контактов.
• Пистолет для нанесения герметика с регулировкой подачи.
• Строительный уровень для правильной прокладки трасс.
• Диэлектрические отвертки с соответствующей маркировкой.
• Мультиметр с защитой IP67 для проверки цепи.
• Штроборез или перфоратор (в зависимости от типа монтажа).

Если бюджет ограничен, можно использовать качественные аналоги, но я никогда не экономлю на инструменте для зачистки и обжима. Плохо зачищенный провод под воздействием окисления превращается в труху за считанные месяцы.

Организация рабочего пространства и подготовка поверхностей

Перед началом работ помещение необходимо полностью очистить от активных химических веществ. Это критически важно, чтобы при монтаже не допустить попадания капель кислоты в открытые соединения или распределительные коробки. Я всегда организую систему сбора мусора и выноса отходов сразу по мере их появления.

Обеспечьте принудительную вентиляцию. Это поможет избежать скопления паров, которые могут быть не только токсичны, но и взрывоопасны. Защитите окружающие поверхности, которые не подлежат монтажу, с помощью полиэтиленовой пленки или специальных экранов.

Этапы подготовки поверхности:

1. Тщательная очистка стен и перекрытий от пыли и масляных пятен.
2. Проверка на наличие остатков агрессивных реагентов (тест на pH, если нужно).
3. Механическая очистка участков под крепления.
4. Нанесение специализированной грунтовки для обеспечения адгезии креплений.
5. Проверка готовности поверхности к установке кабельных каналов.

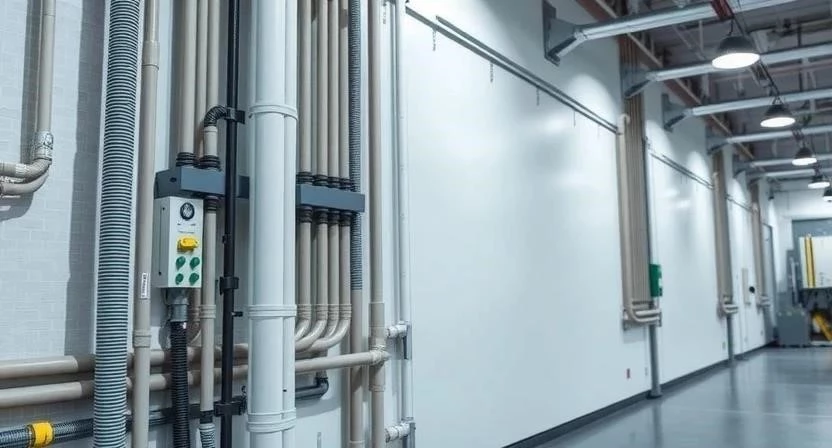

Технология монтажа защищенной проводки

Процесс требует строгого соблюдения последовательности. Любое нарушение порядка может привести к тому, что герметизация окажется неэффективной.

Пошаговая инструкция по монтажу:

1. Выбор кабеля (1-2 часа): Подбираем кабель с изоляцией, устойчивой к конкретному типу химии (например, фторопласт для кислот).
2. Прокладка трасс (4-6 часов): Определяем кратчайший путь, избегая зон с максимальной концентрацией паров.

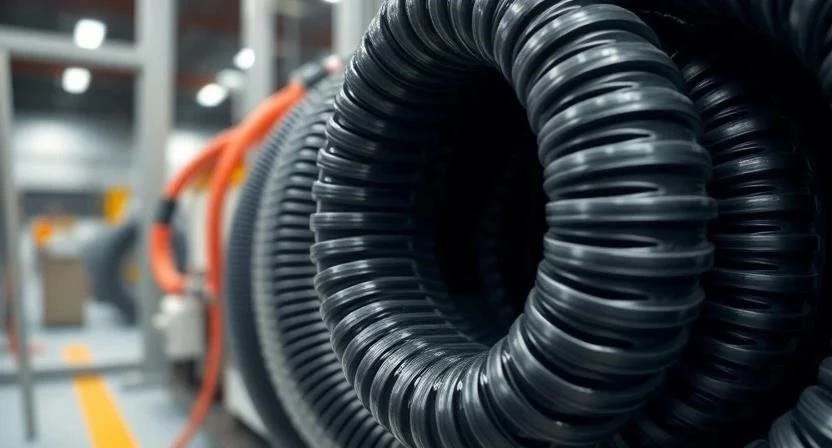

3. Установка химически стойкой гофры (3-5 часов): Монтируем гофрированную трубу из ПЭ, которая послужит дополнительным барьером.

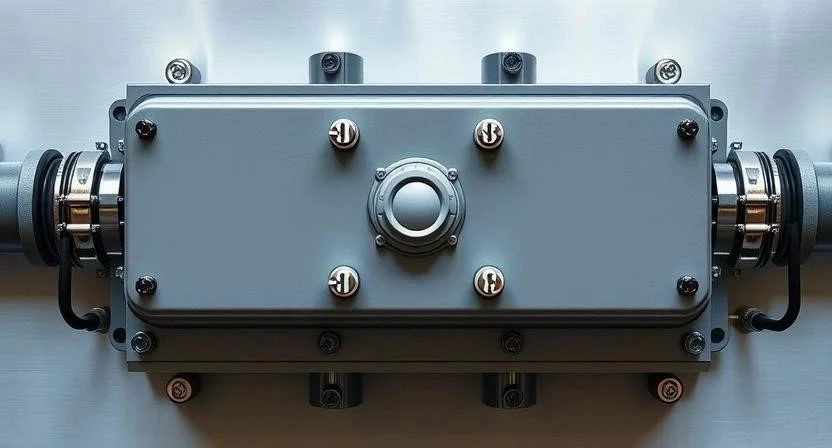

4. Монтаж распределительных коробок (2-4 часа): Используем только оборудование со степенью защиты не ниже IP66/IP67.
5. Герметизация соединений (3-6 часов): Наносим герметик на все вводы, стыки гофры и места входа кабеля в коробки.
6. Проверка целостности (1 час): Визуальный осмотр всех узлов на отсутствие зазоров.
7. Тестирование системы (2 часа): Проверка сопротивления изоляции и целостности цепи.
8. Финальная фиксация (2 часа): Надежное крепление всей системы к конструкциям здания.

Важный нюанс: При работе с герметиками всегда учитывайте время их полимеризации. Я часто видел, как новички сразу включают оборудование, не дождавшись полного застывания состава, что приводило к прорыву химии внутрь коробки. Также следите за температурой: при низких температурах время высыхания увеличивается в разы.

Таблица сравнения типов защитных оболочек

Типичные ошибки при монтаже

Самая опасная ошибка — использование обычной ПВХ-гофры в среде, где есть растворители. Она становится хрупкой и рассыпается буквально на глазах. Еще одна проблема — плохая герметизация стыков гофры. Если оставить хотя бы микроскопическую щель, агрессивная среда попадет внутрь, и коррозия уничтожит контакты за считанные недели. По моему опыту, игнорирование требований ПУЭ в части разделения силовых и контрольных линий в химических зонах часто приводит к ложным срабатываниям автоматики из-за наводок и утечек.

Как исправить ошибки: если вы обнаружили, что изоляция начала менять цвет или текстуру, немедленно обесточьте участок и замените кабель на фторопластовый. Если стык гофры не герметичен — используйте специальные химически стойкие муфты, а не просто замазывайте щель герметиком.

Оценка бюджета на защиту кабеля

Стоимость специализированного монтажа значительно выше стандартного. Это связано с ценой материалов и сложностью работ. Ниже приведен расчет для участка в 10 метров.

Расчет сметы на материалы для защиты одного узла (10 метров)

Сравнение затрат:

• Обычный монтаж (ПВХ): материалы ~2000 руб. + работа 1500 руб. = 3500 руб. (Срок службы: 3-6 месяцев).
• Специализированная защита: материалы ~8050 руб. + работа 6000 руб. = 14050 руб. (Срок службы: 5-10 лет).

Я всегда советую не экономить на этом этапе. Разница в 10 тысяч рублей не стоит риска остановки производства или пожара.

Обслуживание и контроль состояния

После завершения монтажа работа не заканчивается. Необходимо внедрить регламент регулярных проверок. Я рекомендую проводить визуальный осмотр раз в квартал, а глубокую проверку — раз в год.

Регламент ухода:

1. Очистка внешних оболочек от осевшей химии мягкой ветошью.
2. Проверка целостности герметиков (отсутствие трещин и отслоений).
3. Контроль степени защиты IP (отсутствие попадания влаги в коробки).
4. Измерение сопротивления изоляции.
5. Проверка надежности креплений.

Альтернативные способы защиты

Если среда экстремально агрессивна, обычных кабелей и гофры может быть недостаточно. В таких случаях применяются более радикальные методы:

• Металлические трубы в специальном покрытии: Обеспечивают мощную механическую и химическую защиту.
• Кабели в свинцовой оболочке: Идеальны для работы с концентрированными кислотами.
• Использование кабельных лотков из нержавеющей стали: Для магистральных линий в цехах.

Пошаговый чек-лист проверки качества монтажа

Часто задаваемые вопросы

Какой кабель выбрать для серной кислоты?
Для работы с серной кислотой я рекомендую использовать кабели с фторопластовой (PTFE) изоляцией. Она обладает практически абсолютной химической инертностью.

Что лучше: гофра или труба?
В условиях сильных химических паров труба из нержавеющей стали или специального пластика надежнее, так как она создает более жесткий физический барьер, чем гофра.

Как часто проверять герметичность?
В цехах с высокой концентрацией паров — раз в 3 месяца. В менее агрессивных зонах достаточно одного раза в год.

Можно ли использовать ПВХ-гофру?
Только если вы на 100% уверены, что в зоне монтажа отсутствуют растворители и сильные щелочи. В остальных случаях — категорически нет.

Что делать, если изоляция начала менять цвет?
Это первый признак химической атаки. Немедленно обесточьте линию и замените участок кабеля, иначе произойдет короткое замыкание.

Какая степень защиты IP нужна?
Для химических производств минимально допустимый уровень — IP66. Для зон с постоянным риском залива — IP67 или IP68.

Как рассчитать количество герметика?
Рассчитывайте исходя из периметра всех вводов и стыков. Обычно на один узел (коробка + 3 ввода) уходит около 50-70 грамм состава.
