Проверка электропроводки на исправность — задача, требующая предельной концентрации и понимания физических процессов. Сложность заключается в скрытом характере неисправностей, которые могут привести к пожару, а профессиональный аудит обходится в значительную сумму. Самостоятельная диагностика электропроводки занимает от 3 до 5 часов, если следовать четкому плану. Правильный подбор инструментов для проверки проводки позволяет вовремя обнаружить дефекты и избежать дорогостоящего ремонта.
- Базовые знания для безопасной работы
- Расходные материалы для диагностики
- Инструментарий мастера
- Организация рабочего пространства
- Первые шаги перед замерами
- Последовательный алгоритм проверки
- Тонкости процесса, о которых мало кто говорит
- Типичные промахи при диагностике
- Экономическая целесообразность
- Поддержание исправности сети
- Дополнительные методы контроля
- Ответы на частые вопросы
Базовые знания для безопасной работы
Прежде чем браться за тестер, необходимо осознать все риски. Электрический ток не прощает халатности, поэтому оценка рисков должна быть приоритетом. Вам потребуются базовые навыки работы с электроинструментом и понимание того, как работает автоматический выключатель. Обычно диагностика занимает несколько часов, но если обнаружено короткое замыкание, время может увеличиться. Проверка обязательна в старых домах с алюминиевой проводкой или после проведения любых электромонтажных работ.
Соблюдайте следующие правила:
- Всегда работайте только в диэлектрических перчатках.
- Никогда не касайтесь оголенных проводов под напряжением.
- Используйте только исправный и изолированный инструмент.
- Держите рядом человека, который сможет обесточить сеть в экстренном случае.
- Не работайте в помещениях с повышенной влажностью.
Расходные материалы для диагностики
Для качественного выполнения работ вам не обойтись без мелочей. Я всегда советую иметь под рукой запас расходников, чтобы не прерывать процесс. Подготовьте заранее следующие позиции:
- Изолента (ПВХ, качественная);
- Клеммники (Wago или винтовые);
- Маркеры для разметки кабелей;
- Очиститель контактов (спрей);
- Набор одноразовых перчаток;
- Запасные предохранители;
- Ветошь для очистки щитка;
- Бумага и ручка для записей.
Ниже приведена таблица примерных затрат на расходные материалы:
| Материал | Количество | Расход на единицу | Примерная цена (руб.) | |
|---|---|---|---|---|
| Изолента | 2 шт. | 1 шт. на 5 м | 150 | 300 |
| Клеммники Wago | 1 упаковка | 10 шт. | 400 | 400 |
| Очиститель контактов | 1 баллон | 1 шт. | 500 | 500 |
| Маркеры | 1 набор | 1 шт. | 250 | 250 |
Инструментарий мастера
Качественный инструмент — залог точного результата. Я рекомендую не экономить на мультиметре, так как дешевые приборы могут давать погрешность, опасную для жизни. Для глубокой проверки изоляции проводов потребуется мегаомметр, который обычный тестер не заменит. Если бюджет ограничен, профессиональное оборудование можно взять в аренду.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|

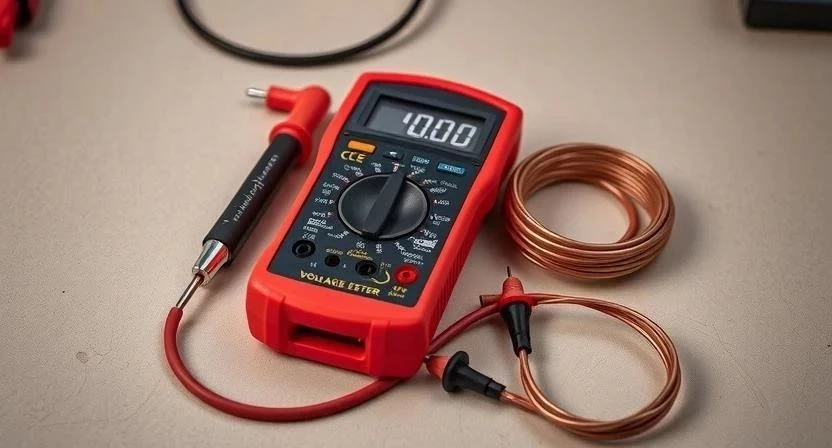

| Мультиметр | Замер напряжения, прозвонка | Обязательно | 1500 |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 |
| Мегаомметр | Измерение сопротивления изоляции | Желательно (или аренда) | 5000+ |
| Набор отверток | Демонтаж розеток и щитка | Обязательно | 800 |
| Фонарик | Освещение темных зон | Обязательно | 500 |
Организация рабочего пространства
Перед началом работ необходимо подготовить помещение. Первым делом выполните полное обесточивание сети через главный автомат. Отключите все мощные электроприборы из розеток, чтобы они не создавали помех или не пострадали при скачках. Обеспечьте себе хорошее освещение, так как в щитке часто бывает темно. Также защитите окружающие предметы мебели пленкой, если планируется пыльная работа с демонтажем.
Первые шаги перед замерами
Подготовка к диагностике включает в себя обеспечение доступа к ключевым узлам. Сначала обеспечьте свободный доступ к распределительному щитку. Затем аккуратно демонтируйте розетки и выключатели, чтобы добраться до соединений. Я всегда начинаю с визуального осмотра изоляции: если она крошится или имеет следы оплавления, это первый признак проблемы. Внимательно осмотрите места соединений на предмет окисления контактов.
Последовательный алгоритм проверки
Выполняйте все действия строго по порядку, чтобы не пропустить критический дефект. Я составил для вас пошаговый план:
- Визуальный осмотр (15 мин): Проверьте кабели и соединения на наличие подгаров и трещин.

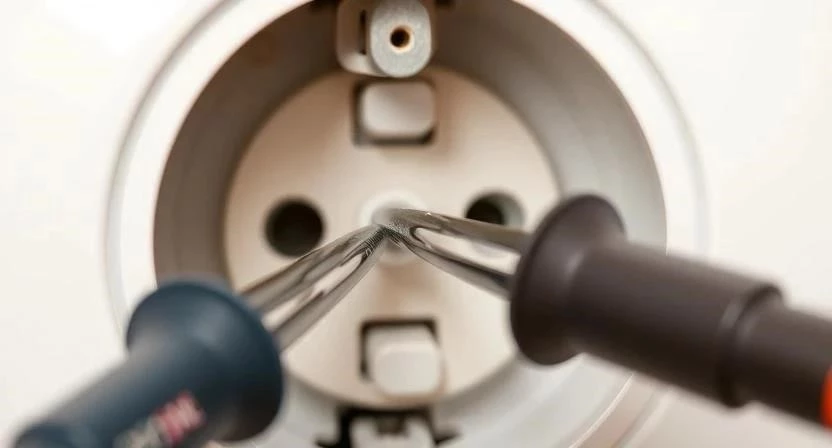

- Проверка напряжения (10 мин): Используйте индикатор, чтобы убедиться, что в розетках есть фаза и ноль.
- Прозвонка цепи (20 мин): С помощью мультиметра проверьте целостность проводников.
- Проверка заземления (15 мин): Убедитесь в наличии контакта с контуром заземления.
- Измерение сопротивления изоляции (30 мин): Примените мегаомметр для проверки качества оболочки кабеля.
- Поиск короткого замыкания (20 мин): Идентифицируйте места, где происходит замыкание фазы на ноль.

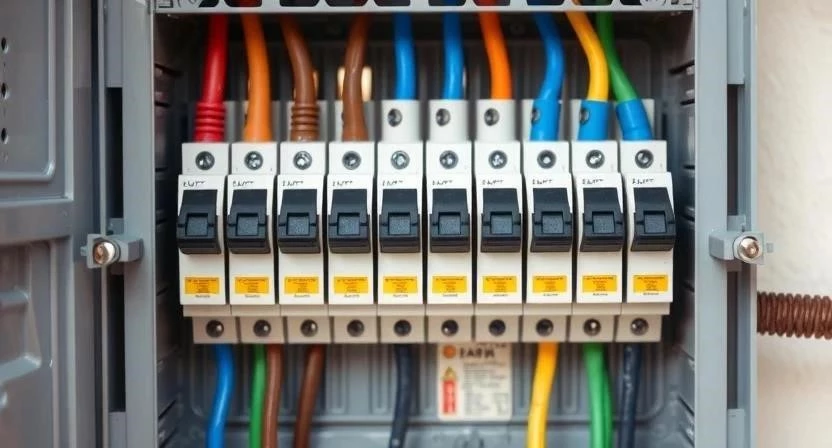

- Проверка контактов в щитке (20 мин): Подтяните все винтовые соединения в распределительном щите.
- Тестирование автоматов (15 мин): Проверьте срабатывание автоматических выключателей при нагрузке.
- Проверка нагрузки (20 мин): Замерьте, не происходит ли перегрузка сети при включении приборов.
- Финальный запуск (15 мин): Включите питание и проконтролируйте стабильность работы всех узлов.
Я однажды обнаружил, что короткое замыкание пряталось в стене из-за забитого подрозетника, и это было заметно только при тщательной прозвонке цепи мультиметром.
Тонкости процесса, о которых мало кто говорит
Важно понимать, что температура сильно влияет на сопротивление проводников. При низких температурах показатели могут меняться, что нужно учитывать при замерах. Особенную осторожность проявляйте с алюминиевой проводкой — она хрупкая и склонна к текучести под давлением винтов. Также помните о совместимости материалов: нельзя напрямую соединять медь и алюминий без специальных клеммников, иначе начнется окисление контактов.
Нормы сопротивления изоляции:
| Параметр | Значение | Что означает |
|---|---|---|
| Минимальное сопротивление | > 0.5 МОм | Изоляция в норме |
| Критическое значение | < 0.2 МОм | Высокий риск пробоя |
| Идеальное состояние | > 100 МОм | Новый кабель |
Типичные промахи при диагностике
Многие новички допускают ошибки, которые могут стоить здоровья. Я часто вижу, как люди пытаются проводить проверку под напряжением — это смертельно опасно. Еще одна ошибка — неправильный выбор режима мультиметра, из-за чего прибор может просто сгореть. Никогда не игнорируйте отсутствие заземления, даже если кажется, что всё работает нормально.
Основные ошибки:
- Проверка цепи, находящейся под напряжением;
- Использование мультиметра в режиме измерения сопротивления на включенной сети;
- Игнорирование проверки заземляющего контура;
- Применение поврежденного или неисправного инструмента;
- Недостаточное обесточивание перед демонтажем розеток;
- Попытки соединить разные металлы напрямую;
- Пренебрежение мерами электробезопасности.
Я совершил ошибку, выставив мультиметр на измерение напряжения вместо сопротивления, что чуть не привело к поломке прибора, когда я начал прозвонку.
Экономическая целесообразность
Выбор между самостоятельной работой и вызовом мастера зависит от ваших навыков. Если вам нужно просто проверить наличие фазы, хватит индикаторной отвертки. Но для полноценной диагностики требуется дорогое оборудование. Ниже приведено сравнение затрат.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Инструменты | 2500 | 0 | -2500 |
| Работа по диагностике | 0 | 3000 | 3000 |
| Расходные материалы | 800 | 0 | 800 |
| 3300 | 3000 | 300 (в пользу мастера) |
Поддержание исправности сети
После завершения проверки важно составить регламент периодических осмотров. Я рекомендую раз в год проводить протяжку контактов в щитке, так как со временем винты могут ослабевать. Помните, что срок службы изоляции не бесконечен, особенно в старых домах. Соблюдайте правила эксплуатации сети и не допускайте перегрузок, подключая слишком много мощных приборов в одну линию.
Дополнительные методы контроля
Если стандартных методов недостаточно, существуют альтернативные варианты. Тепловизионное обследование позволяет увидеть перегрев контактов или кабеля еще до того, как появится запах гари. Профессиональный аудит электросети включает в себя глубокое изучение всей системы. Также можно использовать специализированные трассоискатели для поиска поврежденных участков кабеля под полом или в стенах.
Ответы на частые вопросы
Чем отличается прозвонка от замера напряжения?
Прозвонка — это проверка целостности проводника (есть ли контакт), а замер напряжения — это измерение силы электрического потенциала в точке.
Можно ли проверить проводку без мультиметра?
Минимально — с помощью индикаторной отвертки, но полноценная диагностика без мультиметра и мегаомметра невозможна.
Как понять, что изоляция изношена?
Визуально это проявляется трещинами, потемнением или хрупкостью. Также признаком являются частые срабатывания автоматов.
Что делать, если индикатор горит во всех проводах?
Это признак «отгорания нуля» или серьезной утечки тока. В такой ситуации нужно немедленно обесточить сеть и вызвать электрика.
Как часто нужно проверять электрику в квартире?
В современных домах — раз в 3-5 лет, в старых домах с алюминиевой проводкой — раз в год.
Безопасно ли использовать дешевые тестеры?
Не рекомендуется. Дешевые приборы могут не иметь защиты от перегрузок и давать ложные показания.
Что такое утечка тока и как ее найти?
Это протекание тока через поврежденную изоляцию на корпус или землю. Найти ее можно только с помощью мегаомметра или прибора для поиска утечек.
Я однажды столкнулся с тем, что старая алюминиевая проводка просто рассыпалась в руках при попытке подтянуть контакт, поэтому всегда работаю максимально деликатно.
